Инструкция по эксплуатации MACKIE 1202-VLZ3
Страница 10

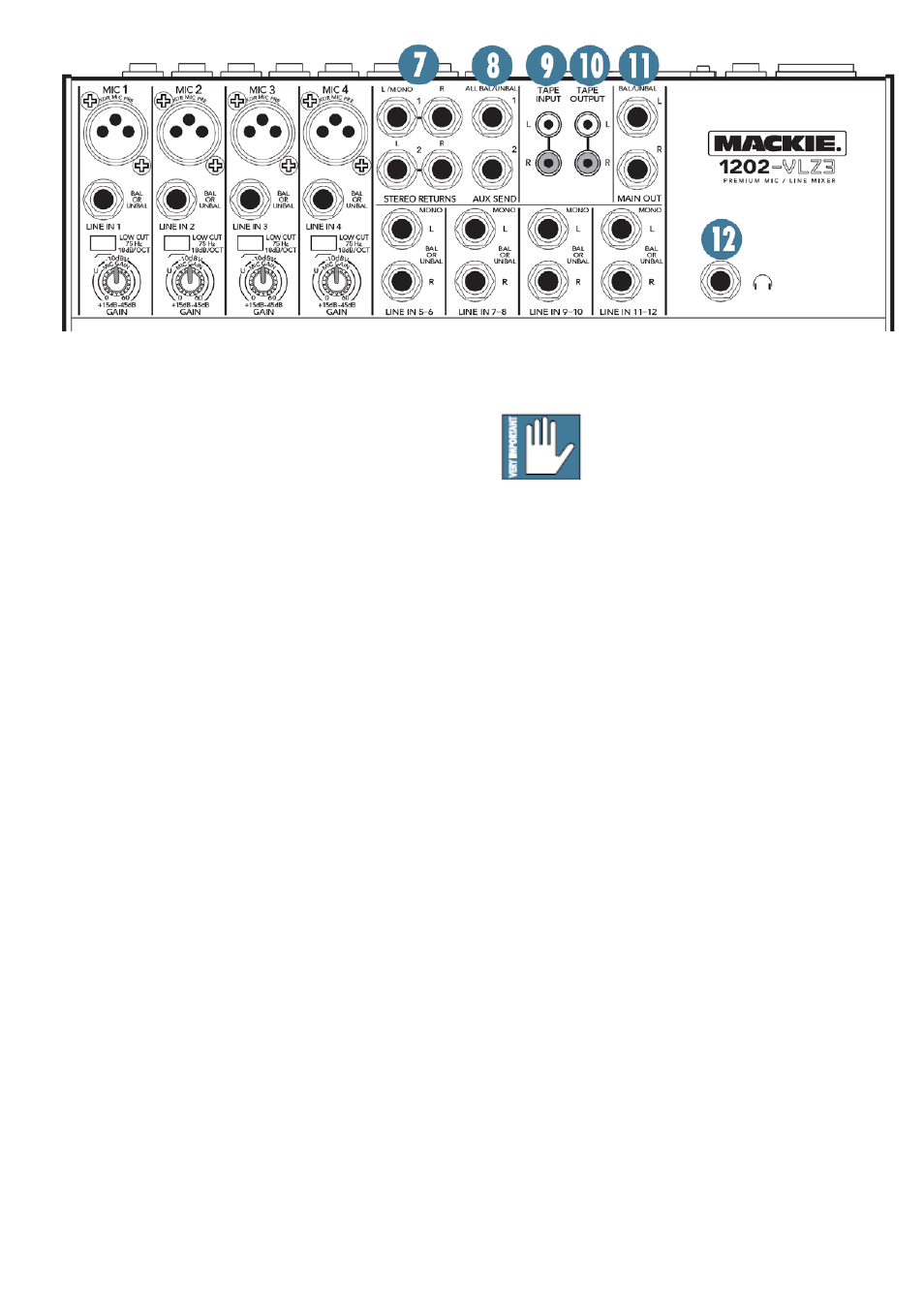

7. STEREO
RETURNS
В
эти
разъёмы
следует
подключать
параллельные устройства обработки эффектами (или
дополнительные источники звука). Эти балансные
входы идентичны стереовходам LINE IN [2], однако к
ним не прикреплены настройки EQ, Aux Sends, Pan,
Mute и Solo. Этот канал принимает стерео или
моносигналы балансных, небалансных и других
инструментальных источников с уровнем сигнала от -10
dBV до +4dBu. К ним можно подключать любое
профессиональное
или
полупрофессиональное
устройство
обработки
эффектами.
Перед
направлением этих сигналов в основной микс, их
уровень можно отрегулировать ручкой STEREO
RETURN [40] (см. стр. 19).
Одно дополнительное устройство: Используйте
разъём STEREO RETURN 1 для подключения
устройства обработки (с двумя кабелями). Не
подключайте ничего к разъёму STEREO RETURN 2.
Этот разъём можно использовать для посыла сигнала
STEREO RETURN 1 на мониторы с помощью
переключателя RETURN TO AUX [41].
Моноустройство: Устройства с монофоническим
выходом (один кабель) следует подключать к разъёму
STEREO RETURN 1, L/MONO, оставляя свободным
разъём STEREO RETURN 1, RIGHT. Сигнал будет
поступать на оба канала, непостижимым образом
превращаясь в моносигнал, звучащий в центре. Чтобы
подключиться таким же образом к STEREO RETURN 2
понадобится Y-образный кабель.
8. AUX SEND 1 и 2
Регуляторы AUX SEND [31] направляют часть
сигнала с каждого канала во внешние устройства
параллельных эффектов или в сценические мониторы.
Эти 1/4” балансные
разъёмы
способны
передавать сигналы с напряжением 22 dBu при
нагрузке до 600 Ом (как для балансных, так и
небалансных источников).
9. TAPE
INPUT
К этим RCA-разъёмам следует подключать
профессиональные
или
полупрофессиональные
рекордеры. Слабый входной сигнал, характерный для
таких рекордеров, автоматически усилится до 6 дБ.
Коммутация с магнитофоном осуществляется с
помощью стандартных RCA-кабелей.
Благодаря
этим
разъёмам
Вы
сможете
прослушать отрезок, а затем перемотать плёнку назад
и попробовать записать ещё один фрагмент, не меняя
при этом настройки микшера. В эти разъёмы также
можно подключать портативные плёночные или CD-
проигрыватели,
чтобы
проигрывать
музыку
в
промежутках между сетами.
ВНИМАНИЕ: О
нное включение
кнопок TAPE и ASSIGN TO MAIN MIX на
матрице CONTROL ROOM SOURCE [33]
может вызвать обратную связь между
сигналами TAPE INPUT и TAPE
OUTPUT. Если Вы решите включить обе функции,
убедитесь, что Ваш рекордер не работает в режиме
записи, не поставлен на паузу или не находится в
режиме
индикации
входного
сигнала.
Также
необходимо повернуть ручку CONTROL/SUBMIX [34]
против часовой стрелки до упора (выключить).
дновреме
10.
TAPE OUTPUT
Сигнал этих балансных RCA-разъёмов попадает
в основной микс, что существенно облегчает процесс
воспроизведения
и
параллельной
записи.
Подключайтесь к входам Вашего рекордера. (См. также
MAIN MIX [32] на стр. 16).
Моновыход: Если Вы хотите объединить эти
выходы и направить монофонический сигнал в
плёночный
рекордер
или
другое
устройство,
используйте Y-образный RCA-кабель. Не пытайтесь
повторить это с другими разъёмами 1202-VLZ3.
11. 1/4-ДЮЙМОВЫЕ ОСНОВНЫЕ ВЫХОДЫ
MAIN OUT
Через эти выходы звук основного микса
поступает на внешние источники, например в усилители
(для этого также подойдут разъёмы XLR MAIN OUT
[13]).
Эти 1/4” балансные
разъёмы
способны
передавать сигналы с напряжением 22 dBu на нагрузку
до 600 Ом (как для балансных, так и небалансных
источников).
Чтобы обеспечивать качественное соединение с
балансными входами подключайте 1/4” TRS-кабель
(Tip-Ring-Sleeve) со следующей конфигурацией:
Наконечник = + (горячий)
Кольцо = - (холодный)
Гильза = Заземляющий контакт
Для записи или концертов, как правило, подходит
балансный тип соединения. Для этого сюда следует
подключать 1/4” TS-кабель (Tip-Sleeve) со следующей
конфигурацией:
Наконечник = + (горячий)
Гильза = Заземляющий контакт
10
