MACKIE 1202-VLZ3 - Инструкция (Страница 18)

Помните, что индикаторы сигнала – всего лишь
вспомогательные инструменты, отображающие уровень
сигнала. Вы не обязаны следить за ними 24 часа в сутки.
НЕСКОЛЬКО СЛОВ ОБ AUX
Начнём с того, что между выходами AUX SEND 1
(или 2) и входами STEREO RETURN 1 (или 2) не
существует внутренней взаимосвязи. Это просто названия.
А на самом деле они даже не знакомы. Регуляторы AUX
[30 и 31] отрезают сигнал канала и направляют его на
выходы AUX SEND [8]. Прежде чем поступить на AUX
SEND 1 [8], посыл AUX 1 можно обработать регулятором
AUX 1 MASTER [39]. Посыл AUX 2 направляется
непосредственно на выход AUX SEND 2 [8].
Сигнал с этих разъёмов можно направить во
внешнее устройство, например ревербератор, а уже
оттуда – обратно на входы STEREO RETURN [7] микшера.
Только после этого, пройдя через настройки уровня
STEREO RETURN [40], сигнал смешивается с основным
миксом.
Подведём итог: необработанный сигнал проходит
через каналы микшера и поступает в основной микс, а
обработанный сигнал возвращается через вход STEREO
RETURN [7] в основной микс и смешивается с
оригинальным сигналом. Теперь Вам обеспечено
непревзойдённое звучание! А сейчас, когда мы
вооружены этими знаниями, пора войти во врата Мира
AUX:

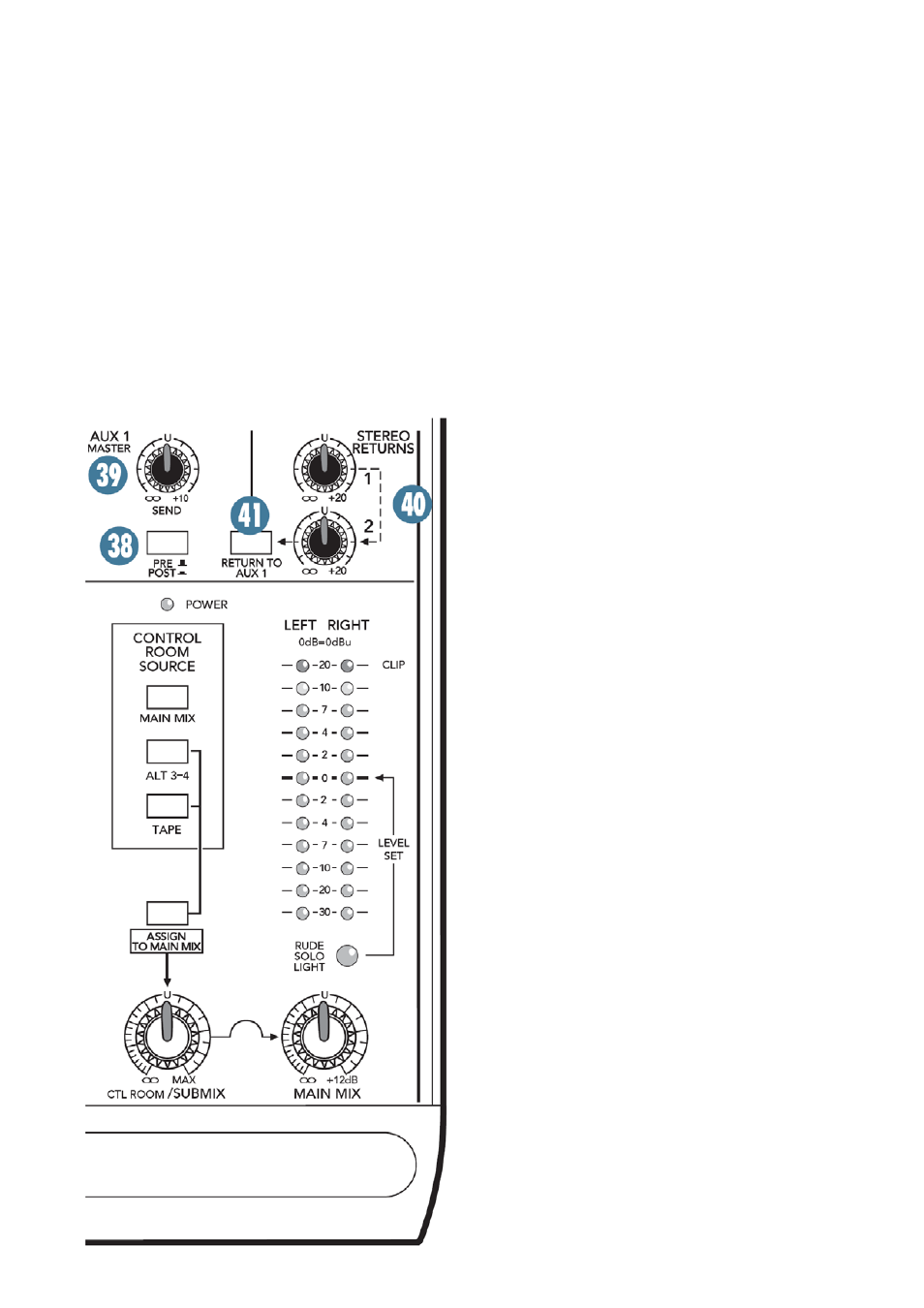

38. PRE или POST (для AUX 1)
Кроме работы с эффектами каналы посыла Aux
Sends могут отправлять независимый микс в
сценические мониторы. В зависимости от положения
переключателя выход AUX SEND 1 микшера 1202-VLZ3
можно применять по ещё нескольким назначениям.
В выключенном положении сигнал поступает на
AUX SEND 1 перед обработкой регуляторами LEVEL и
MUTE/ALT 3-4. Изменённые параметры не попадут в
основной микс. Такой вариант идеален при подзвучке
сценических мониторов, поскольку Вы можете настроить
эквалайзер на каналах AUX SEND.
Во включенном состоянии посыл AUX SEND 1
превращается в обычный канал эффектов после
обработки фейдерами (LEVEL) и регулятором MUTE/ALT
3-4. Обработку эффектами можно проводить, только
если
обработанный сигнал не смешивается с
необработанным.
39. AUX 1 MASTER
Этот регулятор отвечает за общий уровень
посыла AUX SEND 1, до того, как он попадёт на выход
AUX SEND 1 [8] (на шине дополнительного посыла AUX
SEND 2 нет такого регулятора). Уровень регулируется от
полностью выключенного, минуя точку «unity» (в
центральном фиксированном положении), до 10 дБ
дополнительного усиления (при повороте ручки до конца
направо). Как и на других регуляторах, здесь имеется
запас дополнительного усиления, которое, скорей всего
Вам никогда не понадобится. Но если дело дойдёт до
такого (постучим по дереву), Вы не пожалеете, что
выбрали именно Mackie.
Поверните этот регулятор вправо, если вокалист
бросает на Вас свирепые взгляды, тычет пальцем в
монитор на сцене, а затем поднимает вверх большой
палец. (В случае, если вокалист опускает большой палец
вниз, убавьте значение этого регулятора… Хотя,
откровенно говоря, вряд ли такое может произойти.)
40. STEREO RETURNS
Эти регуляторы отвечают за общий уровень
эффектов, поступающих на входы STEREO RETURN [7]
1
и 2. Уровень регулируется от полностью
выключенного, минуя точку «unity» (в центральном
фиксированном положении), до 20 дБ дополнительного
усиления (при повороте ручки до конца направо). Столь
высокое
предельное значение компенсирует
низкоуровневые эффекты.
Как правило, эти регуляторы следует выставлять в
центральную фиксированную позицию. Уровень
выходного сигнала внешнего устройства также должен
стоять там, где обычно находится отметка unity gain
(ознакомьтесь с мануалом используемого устройства,
чтобы узнать, как они называют эту отметку). Если Вы не
довольны уровнем громкости, изменяйте его на внешнем
устройстве, а не на микшере. Кстати, это ещё один
повод, чтобы выставлять все регуляторы микшера в
центральную позицию.
18
