УСТАНОВКА ЭЛЕКТРОПЛИТЫ
Электроподключение
Перед подключением к сети следует
проверить, соответствует ли сетевое
напряжение рабочему напряжению,
указанному в паспортной табличке.
Отверткой для винтов с крестообразным
шлицом вывинтите винты на задней стороне
электроплиты и снимите заднюю панель.
Защитный провод (РЕ) нужно отмерить так,
чтобы при выходе из строя клеммной
колодки, снимающей механическую нагрузку,
он нагружался только натяжением
токоведущих жил присоединительного
кабеля.
Подведите присоединительный кабель к
клеммной колодке.

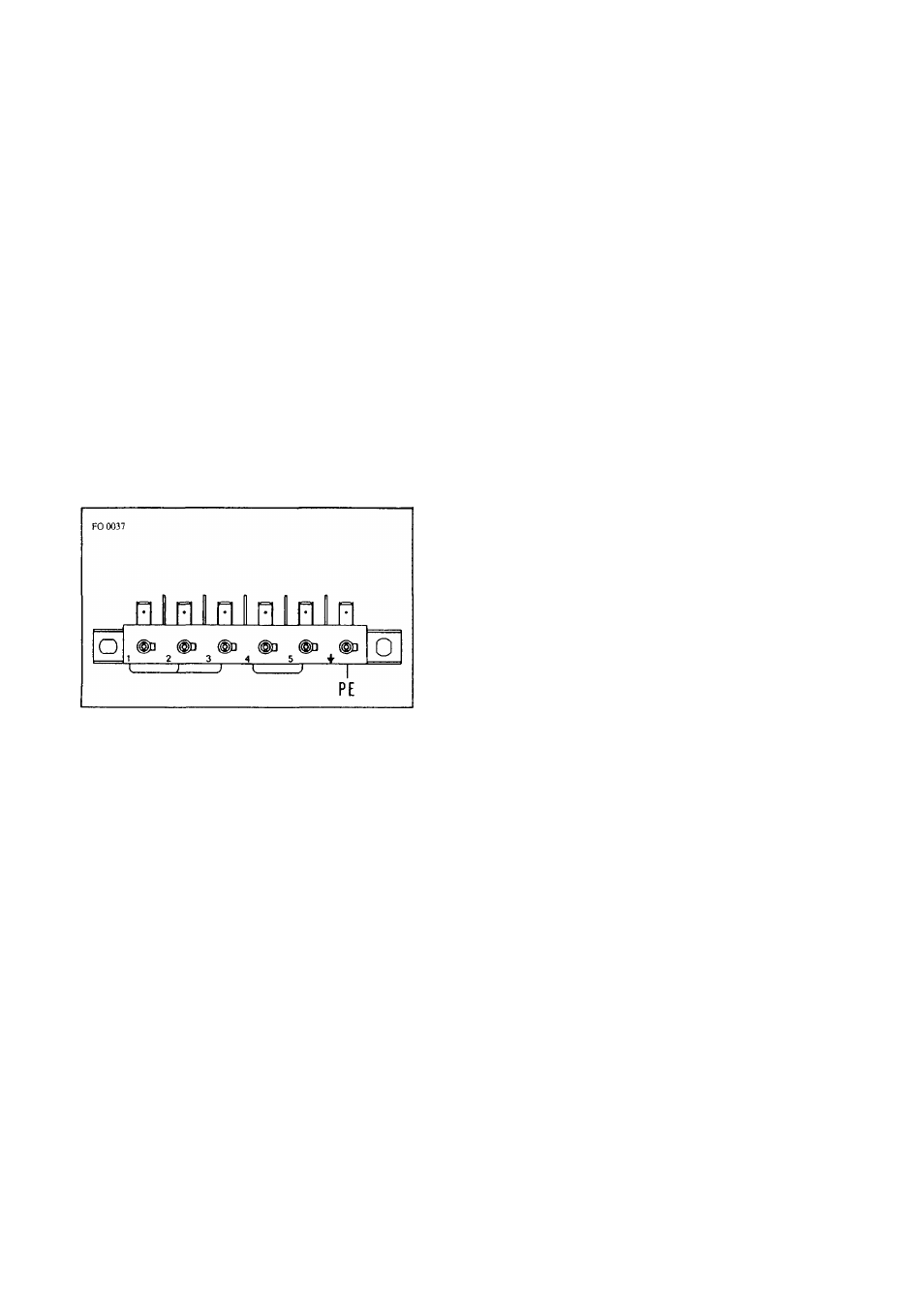

Выполните подключение в соответствии с
представленной ниже схемой.
Закрепите винтами клеммную колодку и
заднюю панель.
1. Номинальное
напряжение для
нагревательных
элементов 230 В ~
Сеть 400/230 В, одна фаза и
нейтраль (М). Перемычки 1-2-3 и 4- 230 В /1 ф. / N
5, фаза к 1-2-3, нейтраль к 4-5.
1 2 3 4 5
н
и
N РЕ
2. Номинальное
напряжение для
нагревательных
элементов 230 В
Сеть 400/230 В, две фазы и
нейтраль (Н). Перемычки 2-3 и 4-5, 400 В / 2 ф. / N
фаза и к 1, фаза
L2
к 1-2-3,
нейтраль к 4-5.
1
2
3
4
5
^
1 1
—
1 ^ — 1 0
и 12 N РЕ
3. Номинальное
напряжение для
нагревательных
элементов 230 В
Сеть 400/230 В, три фазы и
нейтраль (Н). Перемычка 4-5, фаза 400 В / 3 ф. / N
Е1 к 1, фаза 12 к 2, фаза ЕЗ к 3,
нейтраль к 4-5.
и 1213 N РЕ
4. Номинальное
напряжение для
нагревательных
элементов 230 В
Сеть 230/133 В, три фазы без
нейтрали. Перемычки 1-2 и 4-5,
230 В / 3 ф.
фаза 11 к 1-2, фаза Е2 к 3-4, фаза
ЕЗ к 5
1 2 3 4 5 т
Н Н I ©
и 12
13 РЕ
