ALLIGATOR SM-4200 “Инструкция по установке” rev A

© Saturn Marketing Ltd.

22

7) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “отрицательный выход для допол-
нительной блокировки двигателя
” (программируемая функция № 2.7). В этом случае данный выход
системы уже более не будет управляться нажатием кнопки

передатчика на 3 секунды. Вместо этого,

ТЕМНО-СИНИЙ провод будет автоматически замыкаться на “массу” при включенной охране и может ис-
пользоваться для управления дополнительным нормально замкнутым реле блокировки стартера или зажи-
гания.
ВНИМАНИЕ: Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и
должен использоваться только для управления катушкой дополнительного реле.

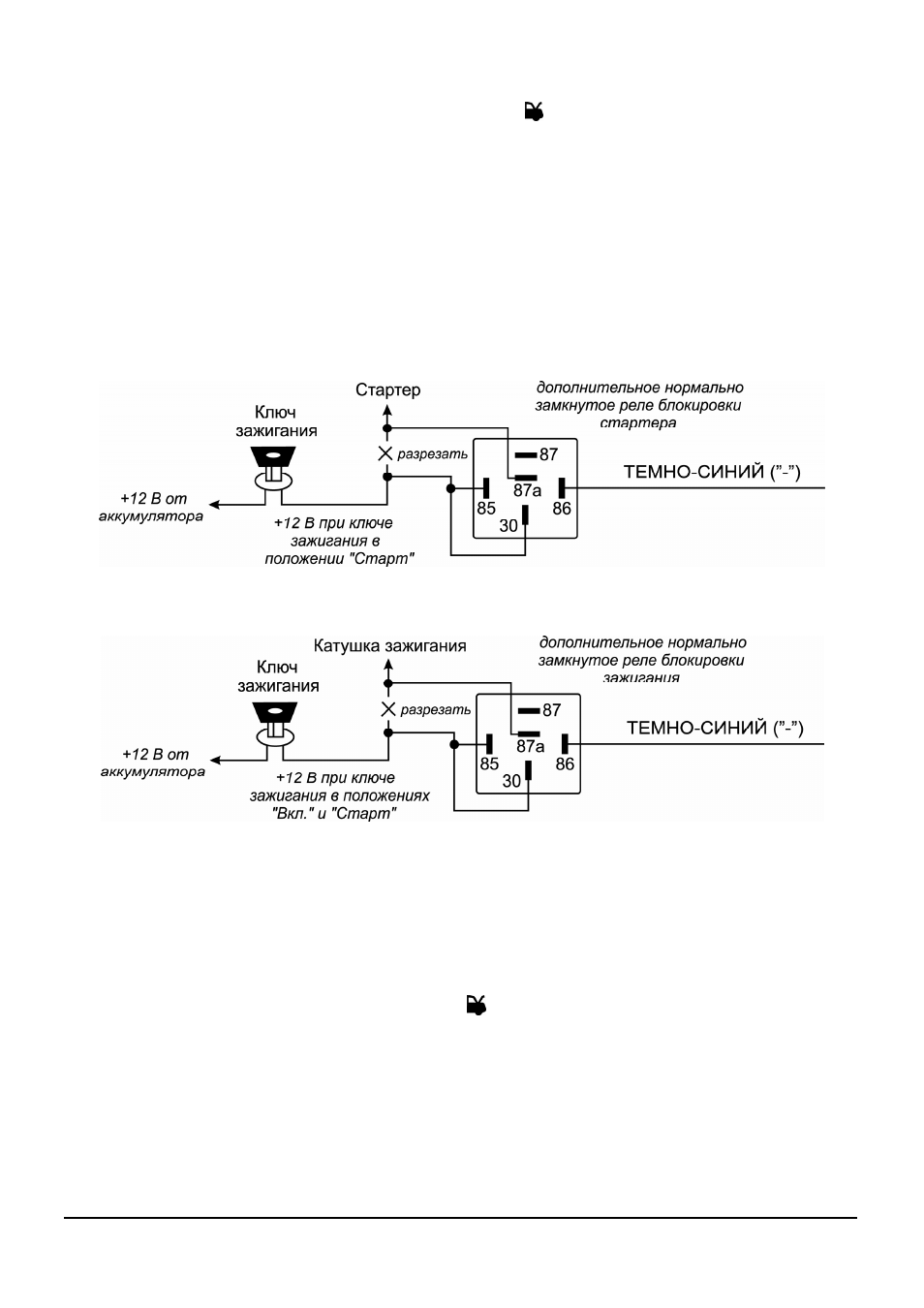

Подсоединение: Для блокировки цепи стартера подсоедините ТЕМНО-СИНИЙ провод системы к контакту
№ 86 дополнительного реле. Подсоедините контакт № 85 реле к проводу от замка зажигания, на который
поступает напряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и присутст-
вует напряжение 0В, когда ключ зажигания находится в любом ином положении
Перережьте вышенайденный провод, идущий от замка зажигания к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 87a реле. Подсое-
дините другую часть провода к контакту № 30 реле.

Схема подключения ТЕМНО-СИНЕГО провода для блокировки цепи зажигания автомобиля:

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЕМНО-
СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!

8) ТЕМНО-СИНИЙ провод может быть также запрограммирован как “отрицательный выход для управ-
ления внутрисалонным освещением автомобиля
” и в этом случае он также уже более не будет замы-
каться на “массу” при нажатии и удерживании кнопки

передатчика на 3 секунды. Вместо этого ТЕМНО-

СИНИЙ провод будет замыкаться на “массу” на 30 секунд после снятия системы с охраны и импульсно при
срабатывании системы, обеспечивая включения внутрисалонного освещения (при установке дополнитель-
ного реле).

Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 86 дополнительного 30А реле и под-
соедините контакт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в со-
ответствии с полярностью цепи внутрисалонного освещения автомобиля как показано выше на схемах под-
ключения СЕРОГО провода для выполнения аналогичной функции.
