ALLIGATOR SM-4200 “Инструкция по установке” rev A © Saturn Marketing Ltd.
12
5) Если автомобиль оборудован электрическими стеклоподъемниками СЕРЫЙ провод может быть также
запрограммирован как “отрицательный выход для закрывания окон автомобиля при постановке
системы на охрану” (программируемая функция № 2.9).
В этом случае СЕРЫЙ провод также уже более не будет замыкаться на “массу” при одновременном нажа-
тии кнопок и передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу” на 30 секунд
после постановки системы на охрану. Нажатие кнопки передатчика в течение этих 30 секунд остановит
работу данного выхода системы (система при этом останется в режиме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на массу происходит закрывание окон. Подсоедините СЕРЫЙ провод к
данному проводу. При необходимости используйте дополнительное реле.
6) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для управления
внутрисалонным освещением автомобиля” и в этом случае он также уже более не будет замыкаться
на “массу” при одновременном нажатии кнопок и передатчика. Вместо этого СЕРЫЙ провод будет
замыкаться на “массу” на 30 секунд после снятия системы с охраны и импульсно при срабатывании систе-
мы, обеспечивая включения внутрисалонного освещения (при установке дополнительного реле).

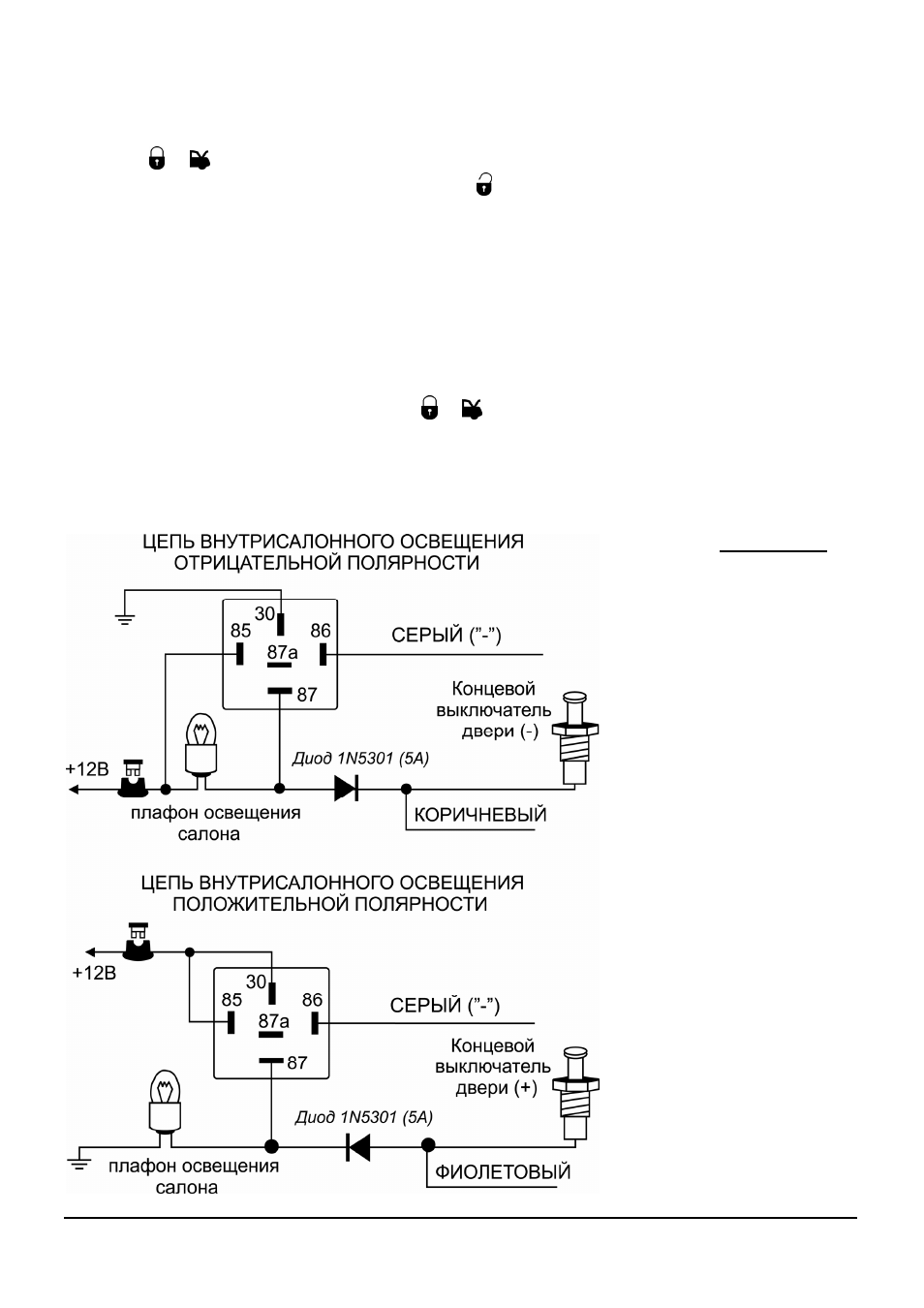

Подсоединение: Подсоедините СЕРЫЙ провод к контакту № 86 дополнительного 30А реле и подсоедини-
те контакт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в соответст-
вии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.
ВНИМАНИЕ: Обязательно ис-
пользуйте диод для изолирова-
ния цепи управления внутриса-
лонным освещением от цепи
триггера двери. В противном
случае не сможет правильно ра-
ботать функция пассивной по-
становки на охрану и функция
автоматической повторной по-
становки системы в режим охра-
ны.
