Если же выход канала 2 активизирован при включенном режиме охраны, то в этом случае система одно-
временно отключит вход датчика удара, вход дополнительного датчика и триггер капота/багажника для то-
го, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как ба-
гажник будет закрыт, система опять автоматически возьмет эти цепи под охрану.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен ис-
пользоваться только для управления катушкой дополнительного реле.

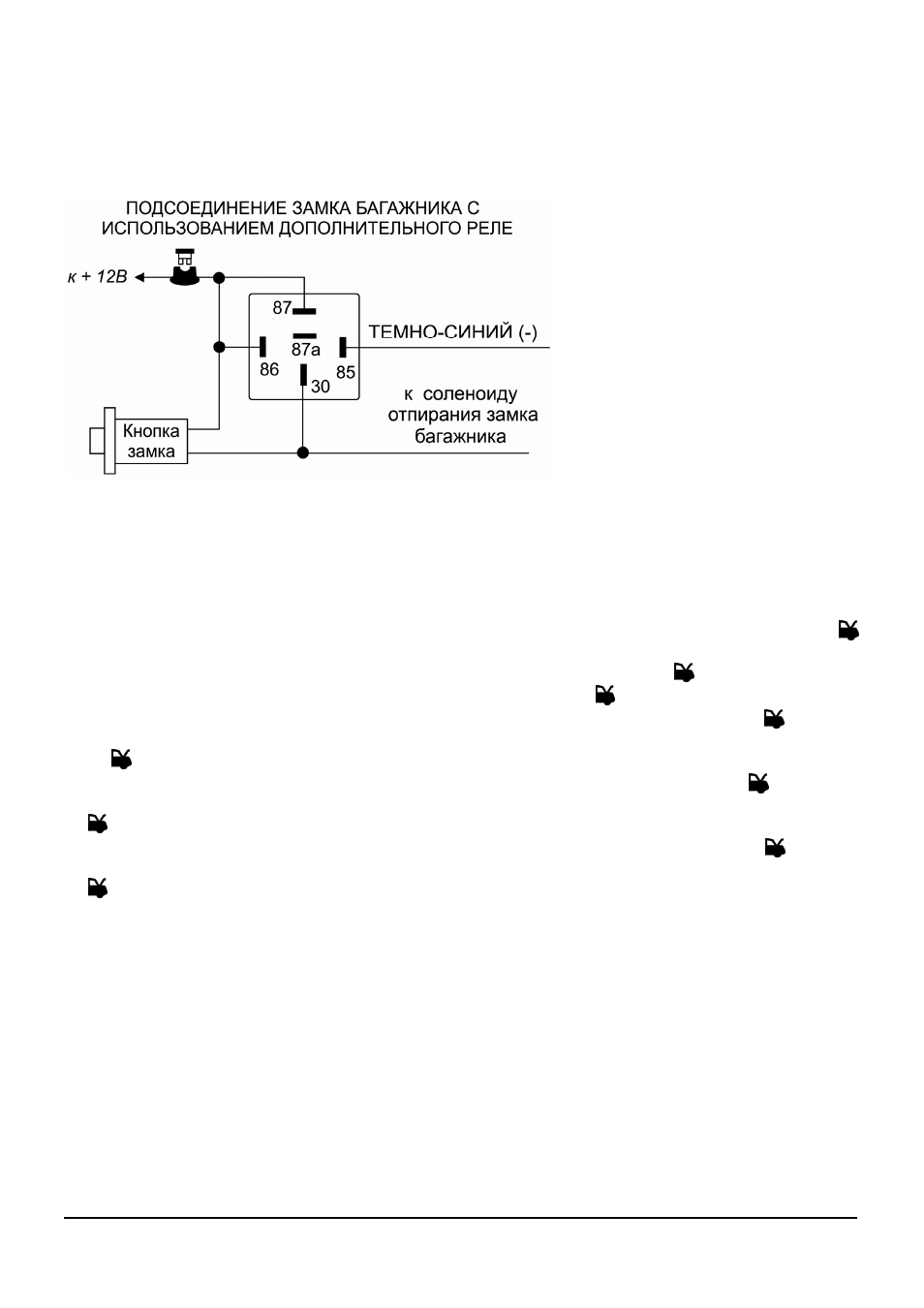

Подсоединение: Подсоедините ТЕМ-
НО-СИНИЙ провод к контакту № 85 до-
полнительного 30А реле, подсоедините
контакт № 86 реле к +12В. Подсоедини-
те остальные контакты реле как показа-
но на схеме или в соответствии с вы-
бранной функцией канала 2 системы.
ВНИМАНИЕ: Подсоединение ТЕМНО-СИНЕГО провода непосредственно к сильноточным цепям замка ба-
гажника или к некоторым устройствам дистанционного запуска двигателя приведет к повреждению основно-
го блока системы.
2) Выход канала 2 системы (ТЕМНО-СИНИЙ провод) может также использоваться для управления различ-
ными иными дополнительными устройствами. Режим работы выхода канала 2 в этом случае может быть
запрограммирован при установке системы (программируемая функция № 2.6) как:
♦ Отрицательный “импульсный” сигнал, активизируемый на 1 секунду или на все время, пока кнопка
передатчика удерживается в нажатом положении, но не более 25 секунд;
♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии кнопки передатчика на 3 се-
кунды и работающий до следующего нажатия и удерживания кнопки передатчика на 3 секунды.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии кнопки передат-
чика на 3 секунды и работающий в течение 30 секунд либо до следующего нажатия и удерживания кноп-
ки
передатчика на 3 секунды.
♦ Отрицательный “таймерный 1-минутный” сигнал, активизируемый при нажатии кнопки передатчи-
ка на 3 секунды и работающий в течение 1 минуты либо до следующего нажатия и удерживания кнопки
передатчика на 3 секунды.
♦ Отрицательный “таймерный 3-х минутный” сигнал, активизируемый при нажатии кнопки передат-
чика на 3 секунды и работающий в течение 3 минут либо до следующего нажатия и удерживания кнопки
передатчика на 3 секунды.
В любом из описанных выше случаев:
♦ выход канала 2 системы может быть активизирован в любое время (при включенном или при выключен-
ном режиме охраны, при включенном или при выключенном зажигании и т.д.);
♦ для того, чтобы работа дополнительных устройств, управляемых каналом 2, не вызывала срабатывания
системы, в режиме охраны система автоматически отключит вход датчика удара, вход дополнительного
датчика и вход зажигания на все время, пока выход канала 2 активизирован, + еще 3 секунды. Если вход
одного из датчиков или вход зажигания остается активным после окончания работы выхода 2-го канала
– данная зона будет обойдена, сирена подаст 3 сигнала, а указатели поворота включатся 3 раза.
Подсоединение: Подсоедините ТЕМНО-СИНИЙ провод к контакту № 85 дополнительного 30А реле, под-
соедините контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной
функцией канала 2 системы.
