ином положении. Если используется блокировка цепи зажигания (что необходимо, например, для реализа-
ции функции активного глушения двигателя автомобиля или для реализации функции постановке на охрану
с включенным двигателем), то Вы также можете подключить ЖЕЛТЫЙ провод колодки реле к ЖЕЛТОМУ
проводу системы.

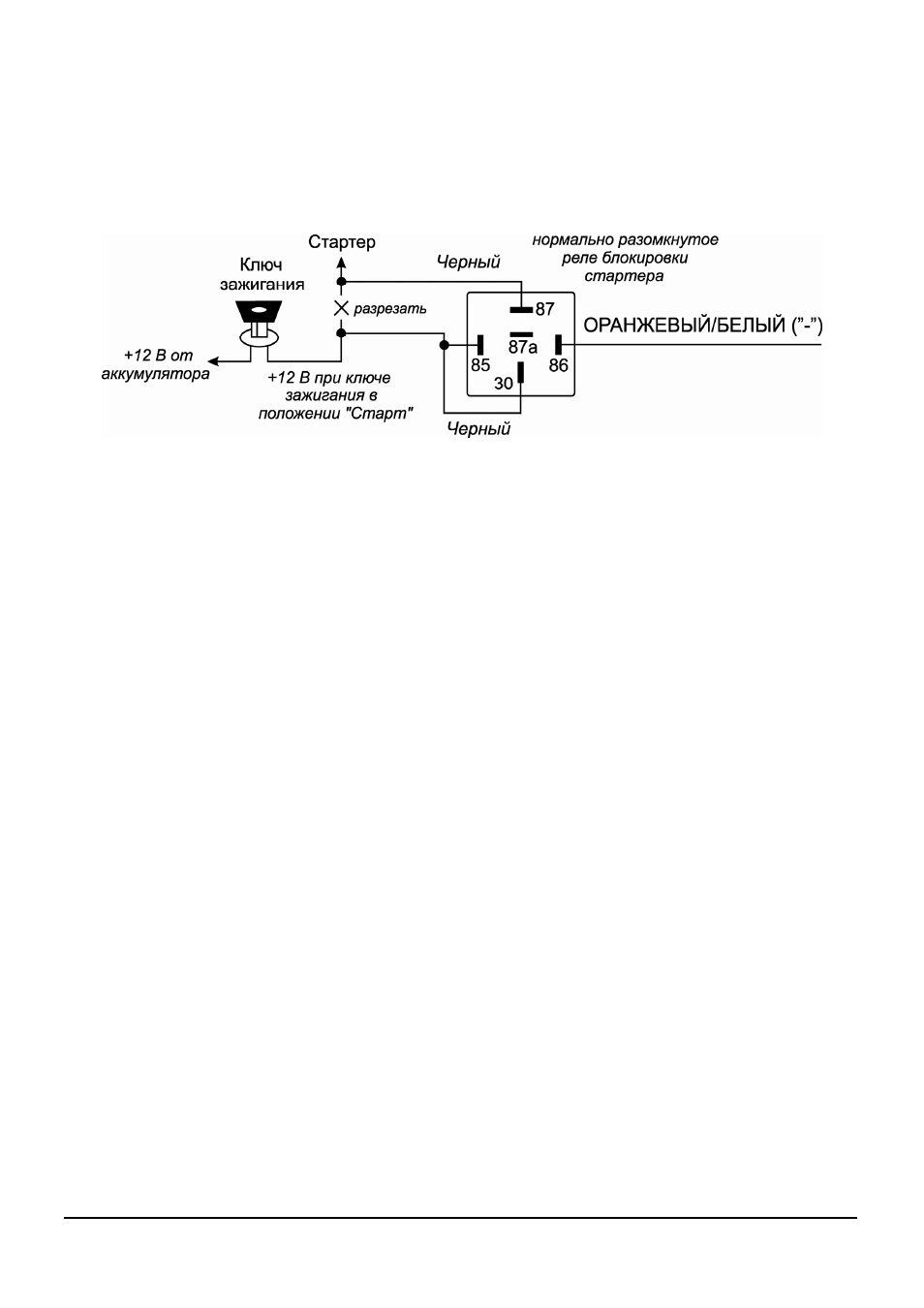

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть перерезанного провода, которая идет от замка зажигания, к ЧЕРНОМУ проводу, идуще-
му от контакта № 30 реле. Подсоедините другую часть перерезанного провода к ЧЕРНОМУ проводу, иду-
щему от контакта № 87 реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения реле бло-
кировки стартера питание на реле блокировки будет подаваться только в момент попытки завести двига-
тель, таким образом, реле блокировки будет потреблять энергию аккумулятора только в момент попытки
запуска двигателя (или только при включении зажигания).
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАНЖЕ-
ВЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера.
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-
изойдет немедленное срабатывание системы.
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концевому
выключателю багажника отрицательной полярности.
КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТО-
РА
Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5A к КРАС-
НОМУ проводу системы.
ЖЕЛТЫЙ ПРОВОД: +12В ПОСТОЯННОГО ТОКА НА ЗАМКЕ ЗАЖИГАНИЯ
Данный провод информирует систему о наличии/отсутствии питания на замке зажигания. Таким образом,
система определяет, находитесь ли Вы внутри или вне автомобиля
Подсоединение: Подсоедините ЖЕЛТЫЙ провод к проводу от замка зажигания, на котором имеется на-
пряжение + 12В, когда ключ зажигания находится в положениях “ВКЛ.” (ON) И “ЗАПУСК” (CRANK), и напря-
жение 0В, когда ключ зажигания находится в положениях “ВЫКЛ.” (OFF) и “ACC”.
ВНИМАНИЕ: Если используется дополнительная блокировка цепи зажигания автомобиля, то ЖЕЛТЫЙ
провод системы должен быть подключен ДО места установки реле блокировки зажигания (если данная
цепь используется).
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТ. ТОКА (2 x 7.5A
МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы и при срабатывании режима “Anti-HiJack” (если данная функция включе-
на).
Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота автомо-
биля.
