ALLIGATOR SM-4200 “Инструкция по установке” rev A © Saturn Marketing Ltd.
13
7) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход при включенном
режиме охраны” (программируемая функция № 2.9) и тогда СЕРЫЙ провод также уже более не будет за-
мыкаться на “массу” при одновременном нажатии кнопок и передатчика. Вместо этого СЕРЫЙ про-
вод будет замыкаться на “массу” при включении режима охраны и может использоваться для управления

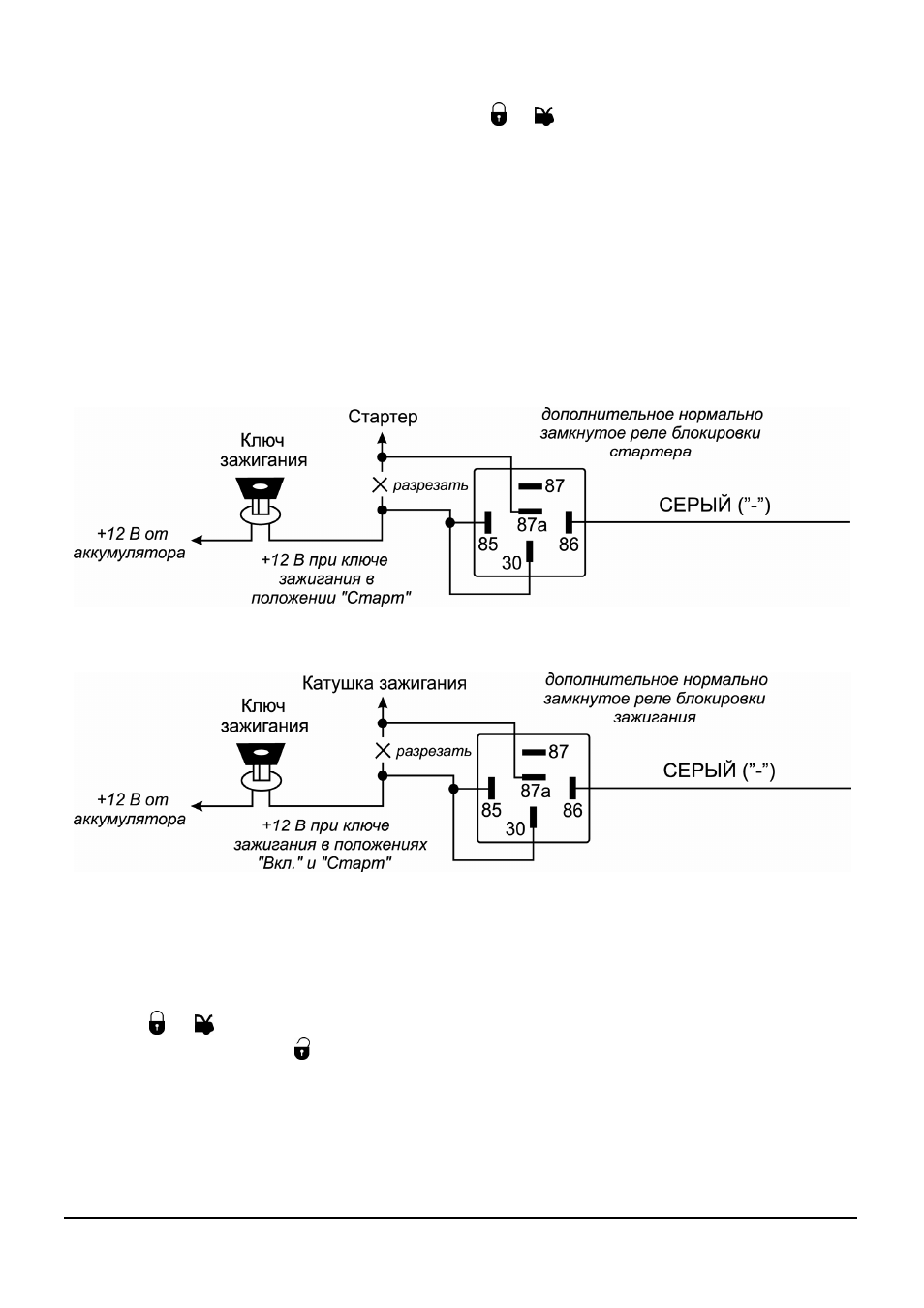

дополнительным нормально замкнутым реле блокировки стартера или зажигания. Ниже описан вариант
подключения для дополнительной блокировки стартера.
Подсоединение: Подсоедините СЕРЫЙ провод системы к клемме № 86 дополнительного реле. Подсоеди-
ните клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ
зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ зажига-
ния находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87А реле. Подсое-
дините другую часть провода к клемме № 30 реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
Схема подключения СЕРОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
8) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход для отпирания
всех дверей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.
В этом случае СЕРЫЙ провод также уже более не будет замыкаться на “массу” при одновременном нажа-
тии кнопок и передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на “массу” на 1 секунду
при повторном нажатии кнопки передатчика после снятия системы с охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ
провод отпирания 6-контактного разъема системы только к электроприводу, установленному в двери води-
теля. Подсоедините СЕРЫЙ провод, запрограммированный как “отрицательный выход для отпирания всех
дверей” (программируемая функция # 2.9), используя, при необходимости, дополнительные реле, к прово-
дам отпирания всех остальных дверей
