Копирование с помощью контроллера
редактирования
Если Вы подсоедините видеокамеру к контроллеру
редактирования, снабженному 5-штырьковым гнездом
редактирования, возможно управление функциями
воспроизведения этой видеокамеры с помощью контроллера
редактирования.
(Требуется блок с выходными разъёмами
[AV ONE TOUCH STATION].)

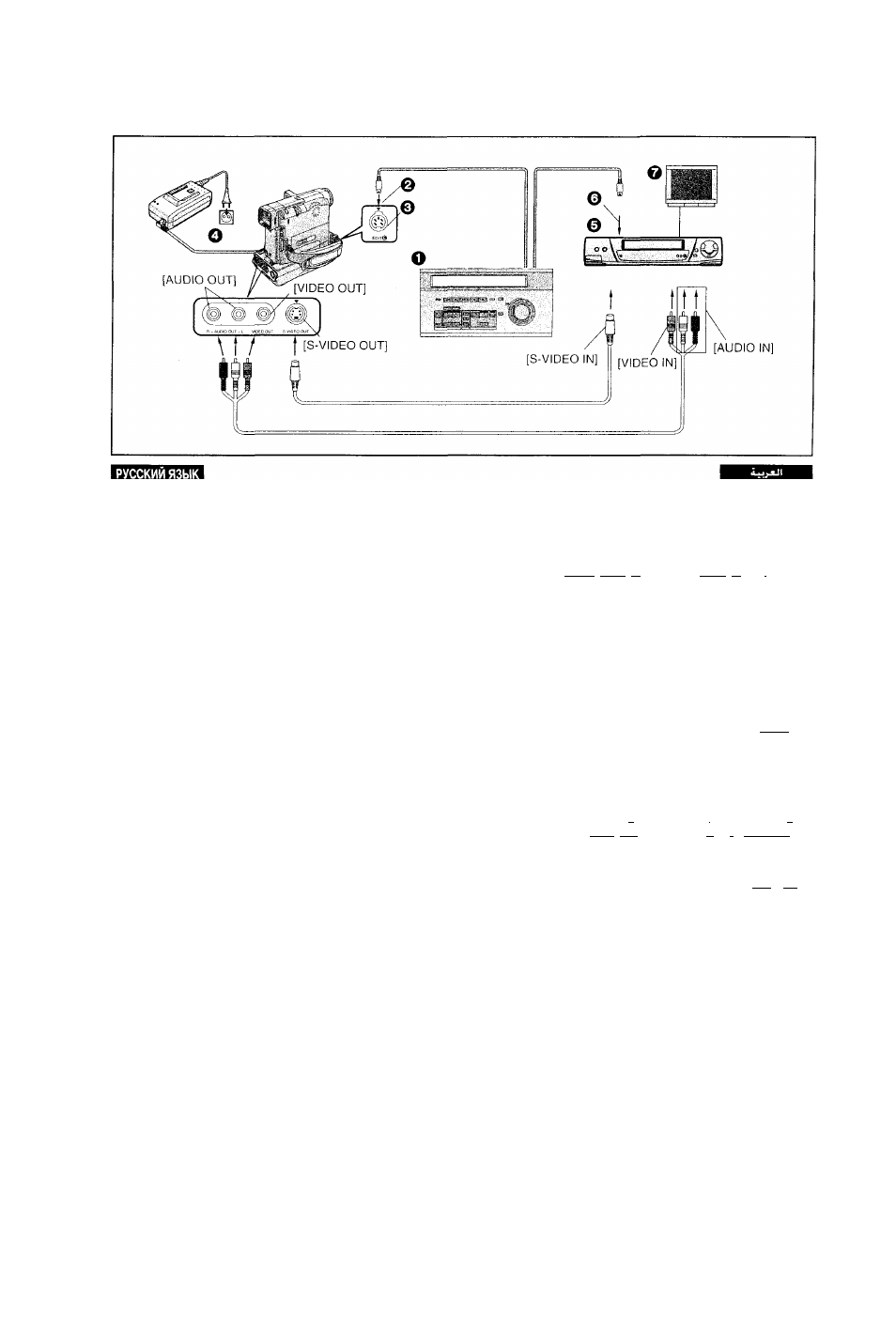

После подсоединения всего оборудования, как
показано выше, выполните необходимые операции.
При подсоединении контроллера редактирования
VW-EC500E О (поставляется за отдельную плату)
• Требуется ВКМ, снабженный 5-штырьковым гнездом
редактирования.
• Если Вы подсоедините VW-EC500E к видеокамере.
Требуется регулировка VW-EC500E. Для управления
контроллером редактирования обращайтесь к его инструкции
по эксплуатации.
При редактировании с временным кодом
Установите режим [TIMECODE] для пункта [DISPLAY] в
подменю [DISPLAY SETUP] главного меню [VCR FUNCTIONS]
для инициирования появления временного кода.
• Когда высвечивается временной код, сигнал временного
кода является выходным сигналом с гнезда редактирования.
• Когда высвечивается индикация счетчика, сигнал линейного
счетчика ленты является выходным сигналом,
Q к гнезду редактирования
0 Гнездо редактирования
Q Подсоедините адаптер переменного тока,
0 ВКМ (не поставляется)
0
К гнезду редактирования
0ТВ (не поставляется)
