ALLIGATOR “BILARM” S-875RS “Инструкция по установке”
© Saturn Marketing Ltd.
28
СИНИЙ/БЕЛЫЙ: ВЫХОД ДЛЯ ПОСТАНОВКИ НА ОХРАНУ ШТАТНОЙ СИГНАЛИЗАЦИИ АВТОМОБИЛЯ /
ОТРИЦАТЕЛЬНЫЙ ВЫХОД 200 мА ДЛЯ ПИТАНИЯ 3-Й ЦЕПИ ЗАЖИГАНИЯ
1) Штатная функция СИНЕГО/БЕЛОГО провода системы - выход для постановки на охрану штатной систе-
мы сигнализации автомобиля после остановки двигателя, запущенного с помощью системы дистанционно-
го запуска (программируемая функция № 2.15). В этом случае на СИНИЙ/БЕЛЫЙ провод будет подаваться
короткий импульс отрицательной полярности каждый раз через 1 с после того, как заканчивается время ра-
боты двигателя после дистанционного запуска или когда двигатель выключается с брелока-передатчика.
Данная функция может использоваться для повторной постановки на охрану большинства штатных систем
сигнализации автомобиля после того, как они были отключены при запуске двигателя автомобиля или для
повторного запирания дверей.
Подсоединение: Подключите СИНИЙ/БЕЛЫЙ провод системы к (-) или (+) проводу постановки штатной
сигнализации на охрану, используя дополнительное реле.
2) СИНИЙ/БЕЛЫЙ провод системы может быть запрограммирован для питания 3-й цепи зажигания (про-
граммируемая функция № 2.15). В этом случае СИНИЙ/БЕЛЫЙ провод будет замыкаться на “массу” каж-
дый раз при дистанционном или автоматическом запуске двигателя автомобиля. Данный провод может ис-
пользоваться для управления дополнительным реле, подающим питание +12 В в третью цепь зажигания
автомобиля (если это необходимо).

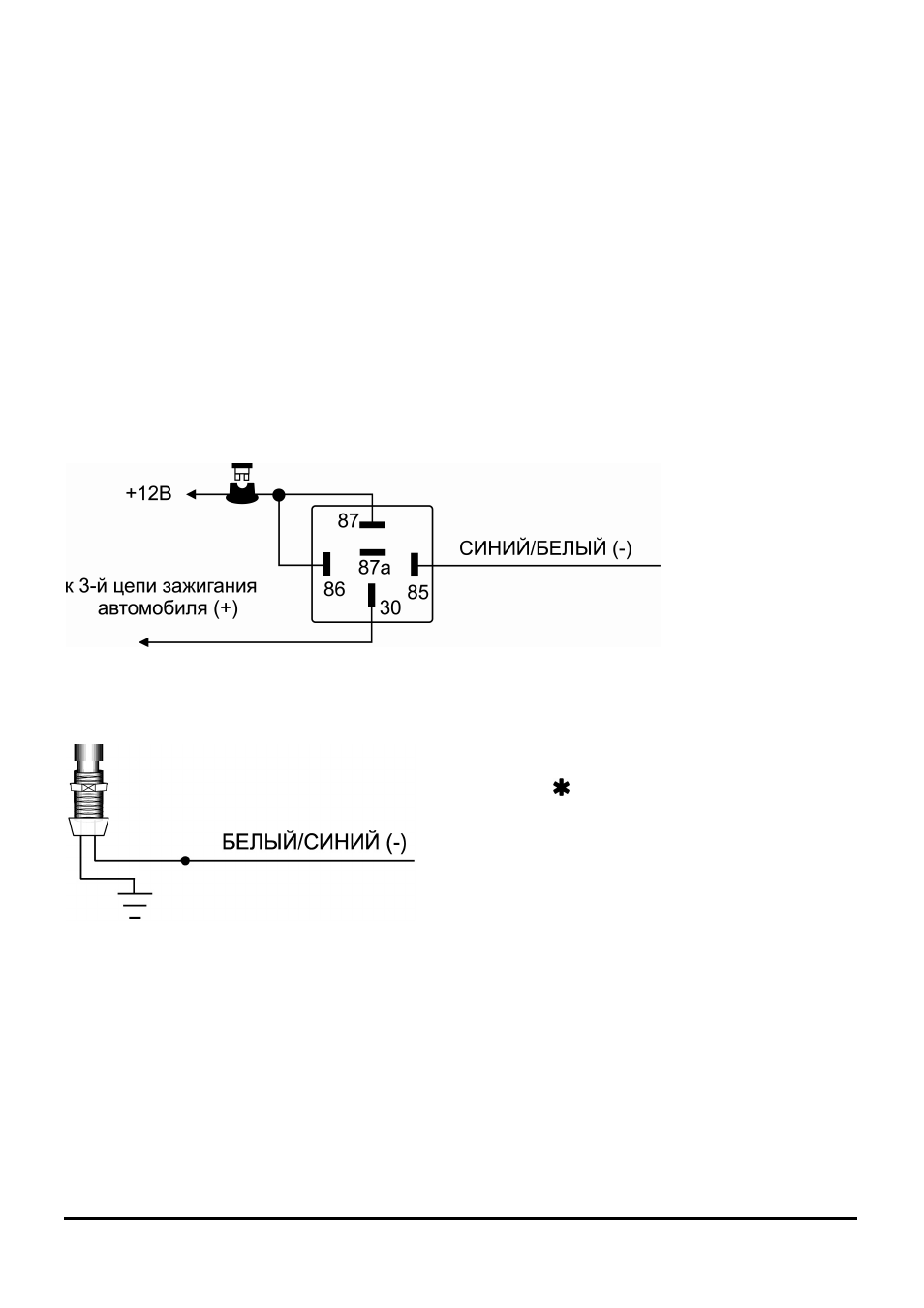

Подсоединение: Подсоедините СИНИЙ/БЕЛЫЙ провод к клемме № 85 дополнительного 30А реле, под-
соедините остальные контакты реле как показано на схеме ниже:
БЕЛЫЙ/СИНИЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВХОД УПРАВЛЕНИЯ ДИСТАНЦИОННЫМ ЗАПУСКОМ
ДВИГАТЕЛЯ АВТОМОБИЛЯ
Кратковременная подача сигнала отрицательной поляр-
ности на данный вход системы аналогичен 2-кратному
нажатию кнопки
передатчика в течение 3 секунд и бу-
дет вызывать запуск или глушение двигателя.
Подсоединение: Вы можете подсоединить этот провод к
дополнительному выключателю для ручного включения
или выключения дистанционного запуска двигателя авто-
мобиля.
