ALLIGATOR “BILARM” S-875RS “Инструкция по установке”

© Saturn Marketing Ltd.

19


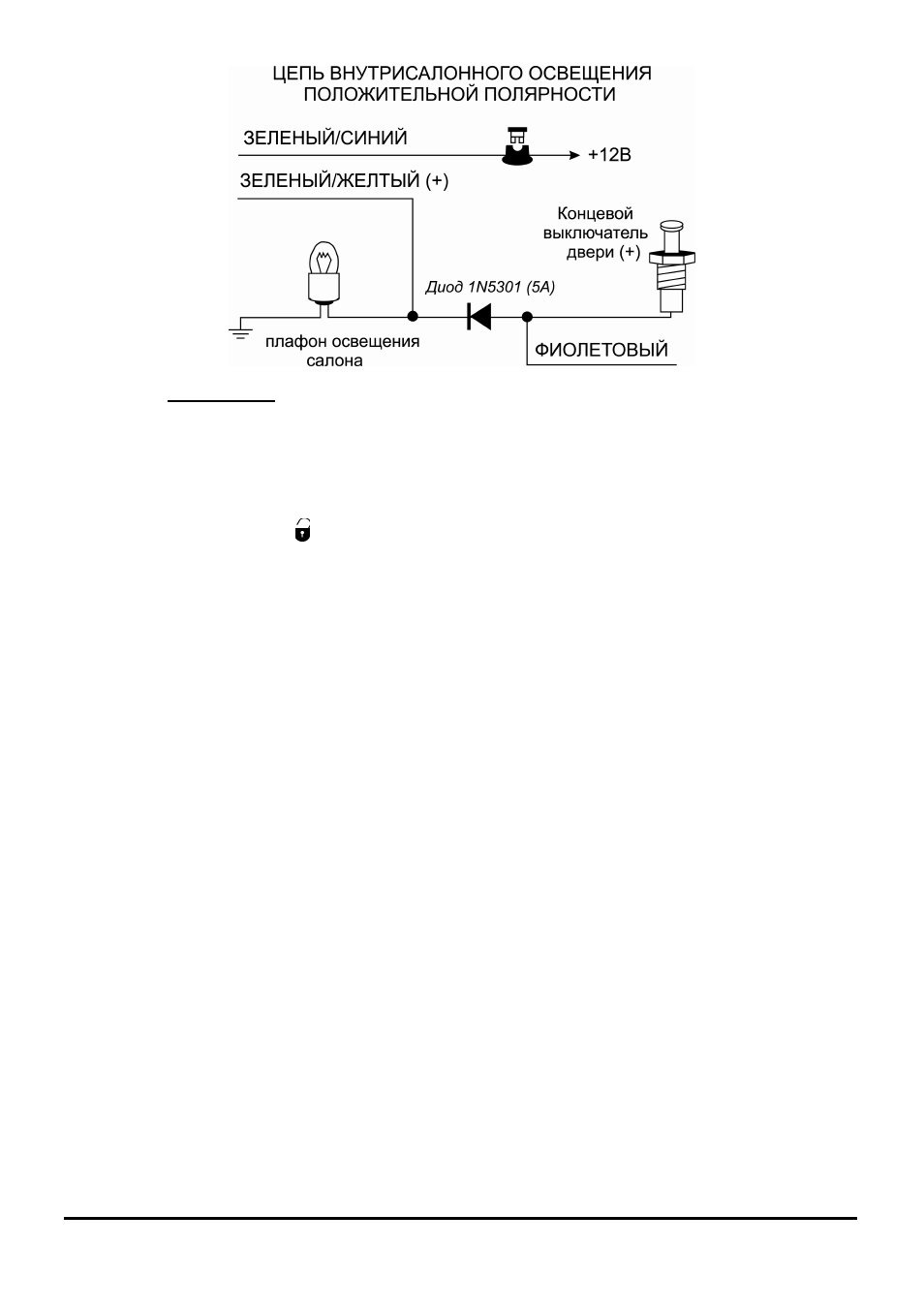

ВНИМАНИЕ: Обязательно используйте диод для изолирования цепи управления внутрисалонным осве-
щением от цепи триггера двери. В противном случае не сможет правильно работать функция пассивной
постановки на охрану и функция автоматической повторной постановки системы в режим охраны.

5)
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “выход для отпирания всех
дверей
” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.
В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться с ЗЕЛЕНЫМ/СИНИМ проводом на 1 секунду

при повторном нажатии кнопки

передатчика в течение 5 секунд после снятия системы с охраны.

Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ
провод 6-контактного разъема управления замками только к электроприводу, установленному в двери во-
дителя. Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод (используя, при необходимости, дополнительные реле)
к проводам отпирания всех остальных дверей.

6)
ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “выход управления 2-й цепью
стартера
”. В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет дублировать работу ФИОЛЕТОВОГО прово-
да 6-контактного силового разъема системы при дистанционном или автоматическом запуске двигателя.
Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/ЖЕЛТЫЙ
провод к проводу включения 2-й цепи стартера автомобиля. Подсоедините ЗЕЛЕНЫЙ/СИНИЙ провод к по-
стоянному питанию +12В.

ТЕМНО-СИНИЙ/ЖЕЛТЫЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА
КАНАЛА 2 СИСТЕМЫ
Подсоединение данного провода определяет полярность сигнала силового выхода канала 2 системы (см.
ТЕМНО-СИНИЙ провод выше)
Подсоединение:
♦ Для того чтобы силовой выход канала 2 был отрицательной полярности, подсоедините ТЕМНО-

СИНИЙ/ЖЕЛТЫЙ провод к “массе”.

♦ Для того чтобы силовой выход канала 2 был положительной полярности, подсоедините ТЕМНО-

СИНИЙ/ЖЕЛТЫЙ провод к +12В через предохранитель.

ЗЕЛЕНЫЙ/СИНИЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА ЗЕЛЕ-
НОГО/ЖЕЛТОГО ПРОВОДА СИСТЕМЫ
Подсоединение данного провода определяет полярность сигнала силового выхода ЗЕЛЕНОГО/ЖЕЛТОГО
провода системы (см. выше)
Подсоединение:
♦ Для того чтобы силовой выход ЗЕЛЕНОГО/ЖЕЛТОГО провода был отрицательной полярности,

подсоедините ЗЕЛЕНЫЙ/СИНИЙ провод к “массе”.

♦ Для того чтобы силовой выход ЗЕЛЕНОГО/ЖЕЛТОГО провода был положительной полярности, под-

соедините ЗЕЛЕНЫЙ/СИНИЙ провод к +12В через предохранитель.
