ALLIGATOR “BILARM” S-875RS “Инструкция по установке”

© Saturn Marketing Ltd.

26

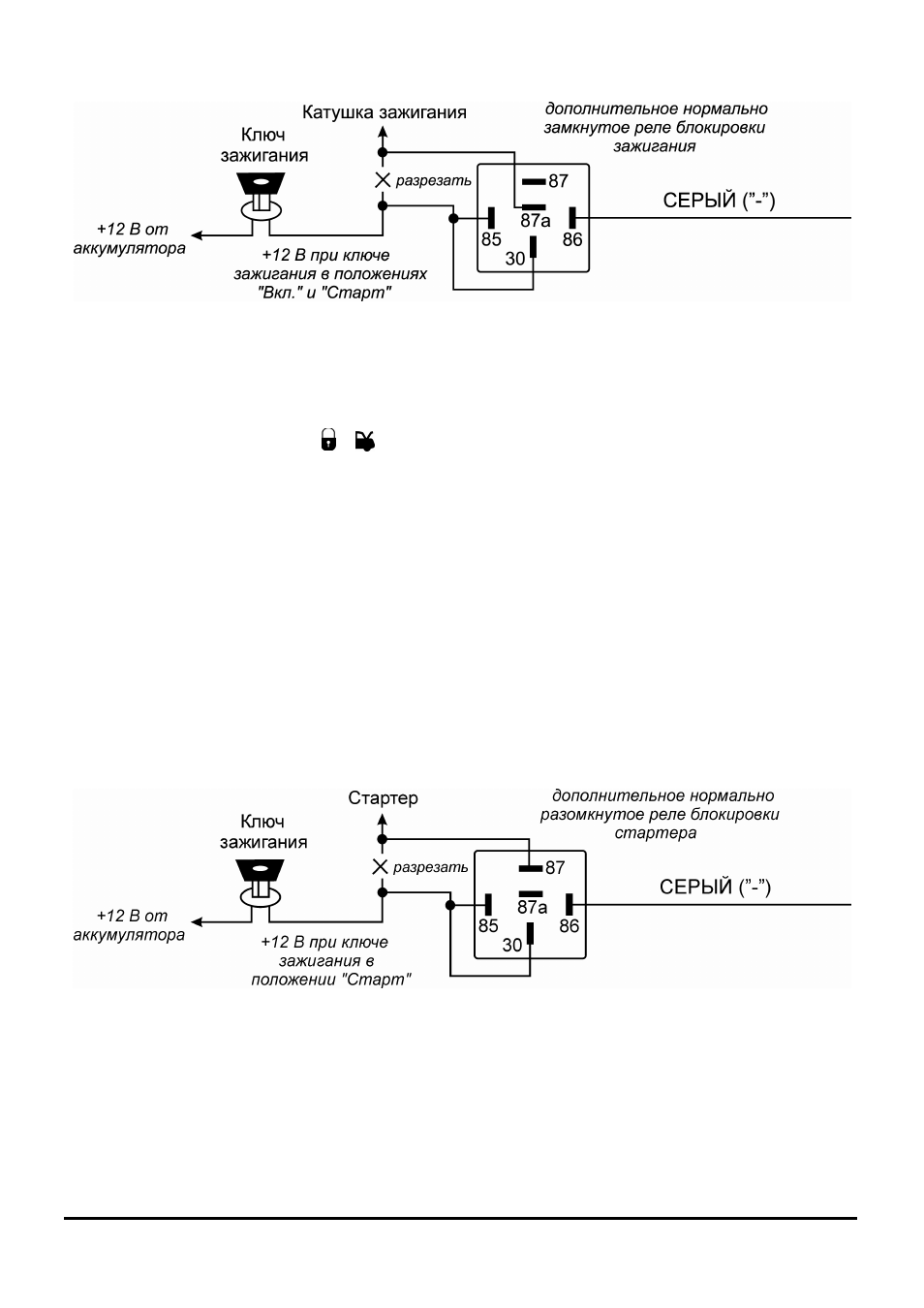

Схема подключения СЕРОГО провода для блокировки цепи зажигания автомобиля:

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!

3) СЕРЫЙ провод может быть также запрограммирован как “отрицательный выход при выключенном
режиме охраны
” (программируемая функция № 2.6) и тогда СЕРЫЙ провод уже более не будет замыкать-
ся на “массу” при нажатии кнопок и

передатчика. Вместо этого СЕРЫЙ провод будет замыкаться на

“массу” при выключении режима охраны и может использоваться для управления дополнительным нор-
мально разомкнутым реле блокировки стартера или зажигания. Ниже описан вариант подключения для до-
полнительной блокировки стартера.

ВНИМАНИЕ: Если при помощи программируемой функции №2.12 выбран режим работы блокировок №1
или №2, то дополнительное реле блокировки стартера должно быть подключено к цепи включения
стартера между замком зажигания и местом подсоединения ФИОЛЕТОВОГО провода 6-контактного
силового разъема системы. Если используется блокировка цепи зажигания, то данное реле должно
быть подключено к проводу, идущему от замка зажигания, между замком зажигания и местом подклю-
чения РОЗОВОГО провода 6-контактного силового разъема системы.
Подсоединение: Подсоедините СЕРЫЙ провод системы к клемме № 86 дополнительного реле. Подсоеди-
ните клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В, когда ключ
зажигания находится в положении “ЗАПУСК” (CRANK), и присутствует напряжение 0В, когда ключ зажига-
ния находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87 реле. Подсое-
дините другую часть провода к клемме № 30 реле.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать СЕРЫЙ про-
вод для блокировки какой-либо иной цепи, кроме цепи стартера!
