ALLIGATOR “BILARM” S-875RS “Инструкция по установке”
© Saturn Marketing Ltd.
15
ТЕМНО-ЗЕЛЕНЫЙ ПРОВОД: (-) ТРИГГЕР БАГАЖНИКА (ЗОНА ОХРАНЫ 2)
Когда система находится в режиме охраны, при замыкании ТЕМНО-ЗЕЛЕНОГО провода на “массу” про-
изойдет немедленное срабатывание системы (зона охраны 2).
Подсоединение: Подсоедините ТЕМНО-ЗЕЛЕНЫЙ провод к предварительно установленному концевому
выключателю багажника отрицательной полярности.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12 В (15А МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы, при включении режима “Паника” и при срабатывании режима “Anti-
HiJack” (если данная функция включена).

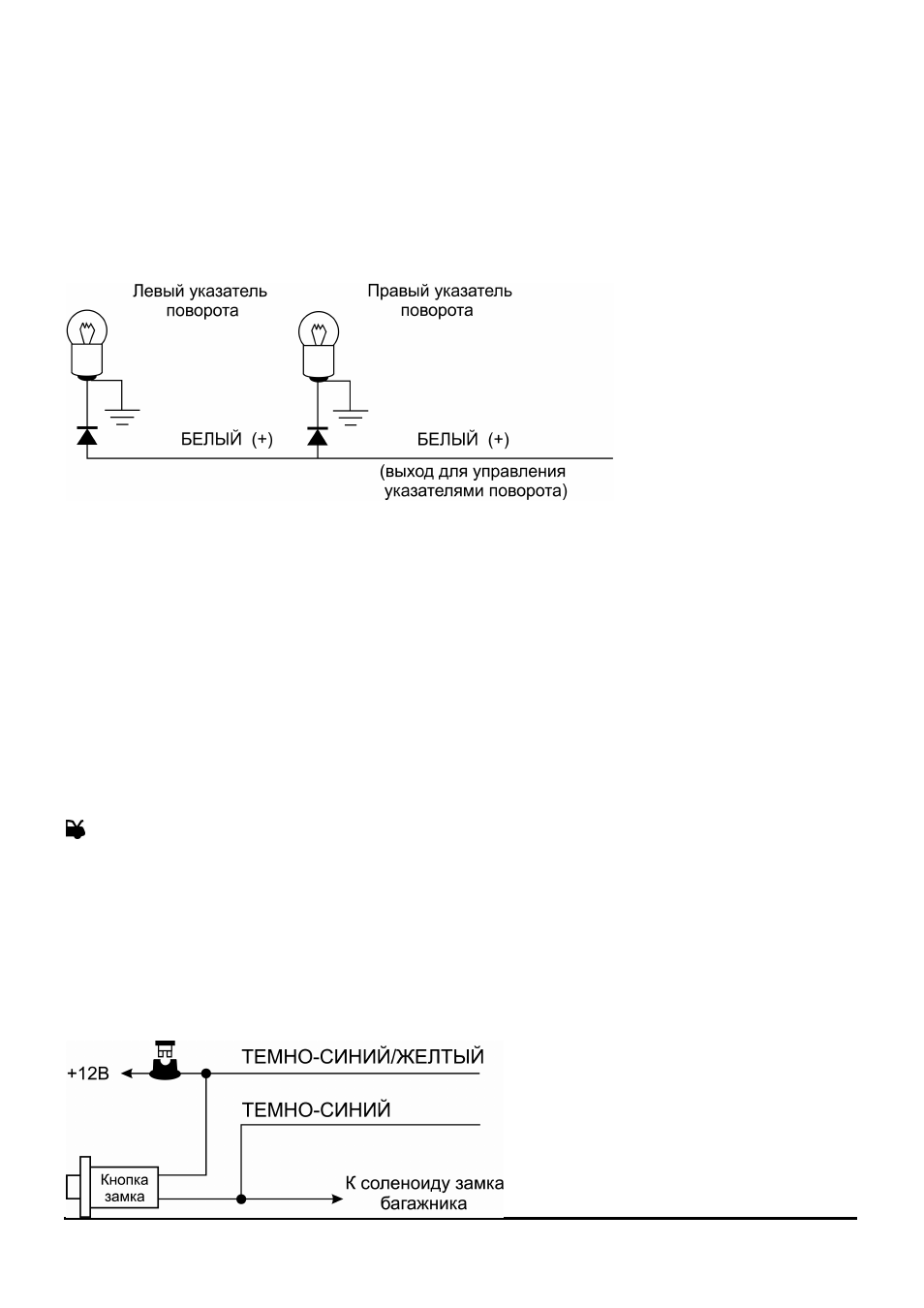

Подсоединение: Подсоедини-
те БЕЛЫЕ провода системы к
правым и левым указателям
поворота автомобиля, как по-
казано на схеме.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней авто-
мобиля.
♦ Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве авто-
мобилей японского производства), необходимо использовать дополнительные реле.
ЧЕРНЫЙ ПРОВОД: “МАССА” (ЗОНА ОХРАНЫ 7)
Черный провод подает “массу” на основной блок системы.
Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора или к за-
земленным частям корпуса автомобиля.
ТЕМНО-СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 (15А)
На ТЕМНО-СИНЕМ проводе появится сигнал определенной полярности на 1 секунду при нажатии кнопки
передатчика на 2 секунды при снятой охране и выключенном зажигании. Данный выход используется в
первую очередь для дистанционного открывания электрического замка крышки багажника (если автомо-
биль им оборудован).
Примечание: Выход для отпирания крышки багажника будет также работать при включенном зажигании, но
только если в этот момент открыта одна из дверей автомобиля. Это предотвратит случайное открывание
багажника при движении автомобиля.
Если же данный выход системы активизирован при включенном режиме охраны, то в этом случае система
одновременно на 3 секунды отключит датчик удара и триггер багажника для того, чтобы открывание багаж-
ника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, система
опять автоматически возьмет эти цепи под охрану.
Подсоединение: Для дистанционного отпи-
рания замка багажника подсоедините ТЕМНО-
СИНИЙ провод и ТЕМНО-СИНИЙ/ ЖЕЛТЫЙ
провод системы как показано на схеме.
