ALLIGATOR “BILARM” S-875RS “Инструкция по установке” © Saturn Marketing Ltd.
18
3) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “выход для дополнительной
блокировки двигателя Н.Р. реле”. В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться с ЗЕЛЕ-
НЫМ/СИНИМ проводом при выключенном режиме охраны и при включенном зажигании и может использо-
ваться для блокировки двигателя. Максимальный ток нагрузки встроенного реле 15А, при необходимости
используйте дополнительное реле

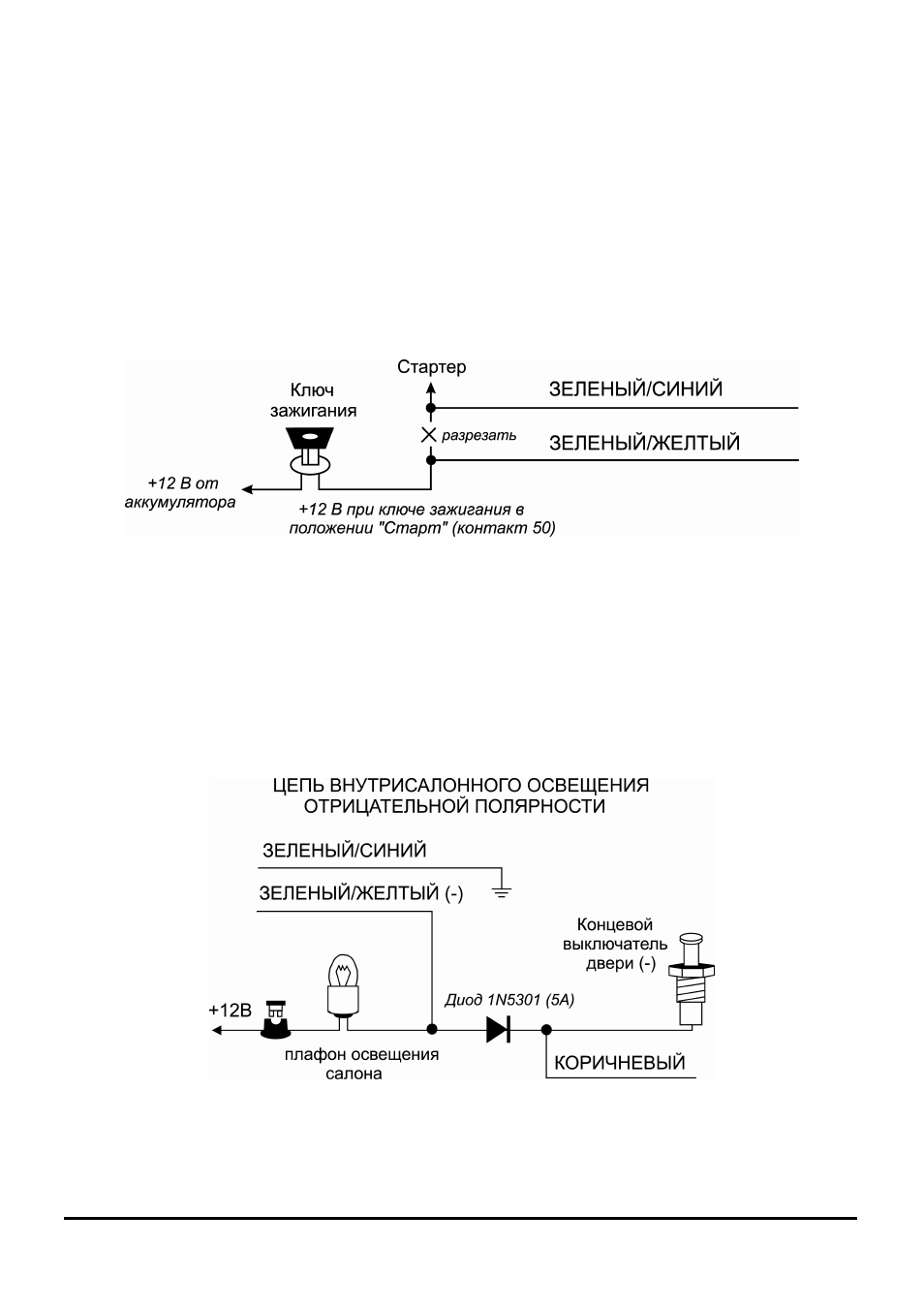

Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод системы к проводу от замка зажигания, на ко-
торый поступает напряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК” (CRANK), и
присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от соленоида стартера к ЗЕЛЕНОМУ/СИНЕМУ про-
воду системы..
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ЗЕЛЕ-
НЫЙ/ЖЕЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
4) ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может быть также запрограммирован как “выход для управления внутри-
салонным освещением”. В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться с ЗЕЛЕ-
НЫМ/СИНИМ проводом на 30 секунд после снятия системы с охраны и импульсно замыкаться при сраба-
тывании системы, обеспечивая включения внутрисалонного освещения.
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод к проводу лампы внутрисалонного освещения.
Подсоедините ЗЕЛЕНЫЙ/СИНИЙ провод к +12В или к "массе" в зависимости от полярности управляющего
провода лампы внутрисалонного освещения.
