ЗЕЛЕНЫЙ/ЧЕРНЫЙ: (-) ТРИГГЕР КАПОТА (ЗОНА ОХРАНЫ 6) / ВХОД ДЛЯ ПОДКЛЮЧЕНИЯ ДАТЧИКА
ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ
ВНИМАНИЕ: Для обеспечения работы системы дистанционного запуска двигателя автомобиля ЗЕЛЕ-
НЫЙ/ЧЕРНЫЙ провод системы должен быть подключен к концевому выключателю капота.
a) Когда система находится в режиме охраны, при замыкании ЗЕЛЕНОГО/ЧЕРНОГО провода на “массу”
произойдет немедленное срабатывание системы (зона охраны 6).
Данный вход используется также для блокировки запуска двигателя при открытом капоте автомобиля и для
выключения двигателя, работающего под управлением системы дистанционного запуска, при открывании
капота автомобиля.
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод к предварительно установленному концевому
выключателю капота автомобиля.
b) К ЗЕЛЕНОМУ/ЧЕРНОМУ проводу также
подключается датчик температуры двига-
теля, установленный под капотом авто-
мобиля. В этом случае при закрытом ка-
поте система сможет получать информа-
цию о температуре двигателя и сможет
использовать ее при автоматическом за-
пуске двигателя по датчику температуры.

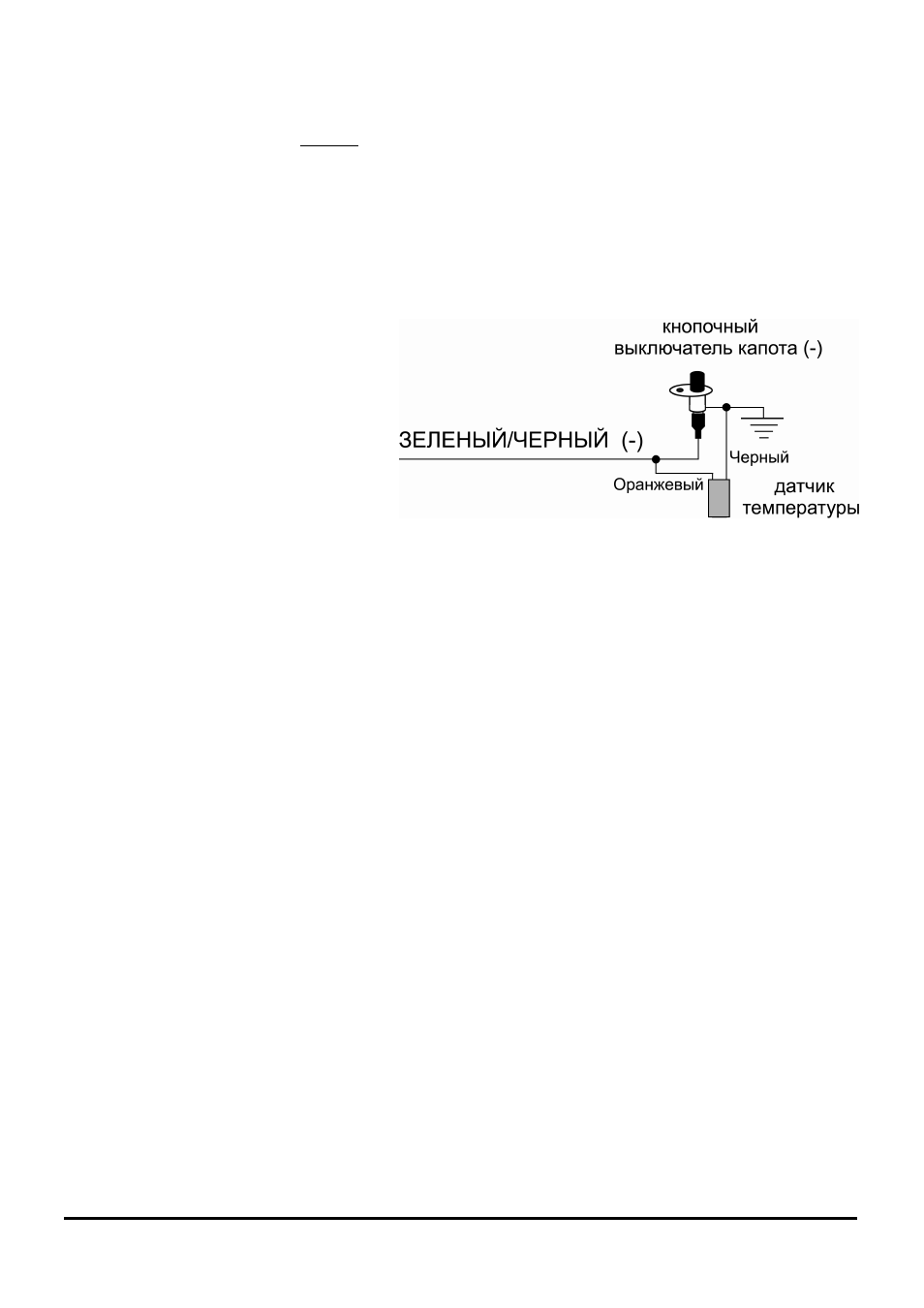

Подключите датчик температуры как пока-
зано на схеме:
КОРИЧНЕВЫЙ ПРОВОД: (-) ТРИГГЕР ДВЕРИ (ЗОНА ОХРАНЫ 3)
1) Замыкание КОРИЧНЕВОГО провода на “массу” при открывании двери автомобиля при включенном ре-
жиме охраны обеспечивает немедленное срабатывание системы. Подсоединение триггера двери также
необходимо для обеспечения работы функции пассивной постановки на охрану.
Подсоединение: Если штатный концевой выключатель двери замыкается на “массу” при открывании две-
рей (это типично для большинства автомобилей), Вы должны подсоединить КОРИЧНЕВЫЙ провод к одно-
му из штатных концевых выключателей. В большинстве случаев КОРИЧНЕВЫЙ провод достаточно под-
соединить только к одному концевому выключателю независимо от количества дверей в автомобиле.
ВНИМАНИЕ: Не используйте КОРИЧНЕВЫЙ провод, если полярность концевых выключателей дверей в
автомобиле +12В (См. подключение ФИОЛЕТОВОГО провода выше).
2) Если в автомобиле используются концевые выключатели дверей положительной полярности, КОРИЧ-
НЕВЫЙ провод может быть также запрограммирован как “(-) вход для подключения 5-проводного электро-
привода” (программируемая функция № 2.2). В этом случае, при замыкании КОРИЧНЕВОГО провода на
“массу” система будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключе-
нии от "массы" - импульс для запирания дверей автомобиля, но только при выключенном режиме охра-
ны.
Использование данной функции позволит Вам реализовать функцию “центрального замка” без необходи-
мости использования дополнительного модуля, достаточно будет только установить один 5-проводный
электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-
пирании или отпирании двери водителя система будет автоматически запирать или отпирать все двери ав-
томобиля.
Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-
те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-
ните к нему КОРИЧНЕВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-
дом встроенной контактной группы, когда дверь не заперта. Подключите этот провод к "массе" автомобиля.
Третий провод встроенной контактной группы заизолируйте.
