ALLIGATOR “BILARM” S-875RS “Инструкция по установке” © Saturn Marketing Ltd.
17
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если при помощи программируемой функции №2.12 выбран режим работы блокировок №1
или №2, то дополнительное реле блокировки стартера должно быть подключено к цепи включения
стартера между замком зажигания и местом подсоединения ФИОЛЕТОВОГО провода 6-контактного
силового разъема системы. Если используется блокировка цепи зажигания, то данное реле должно
быть подключено к проводу, идущему от замка зажигания, между замком зажигания и местом подклю-
чения РОЗОВОГО провода 6-контактного силового разъема системы.

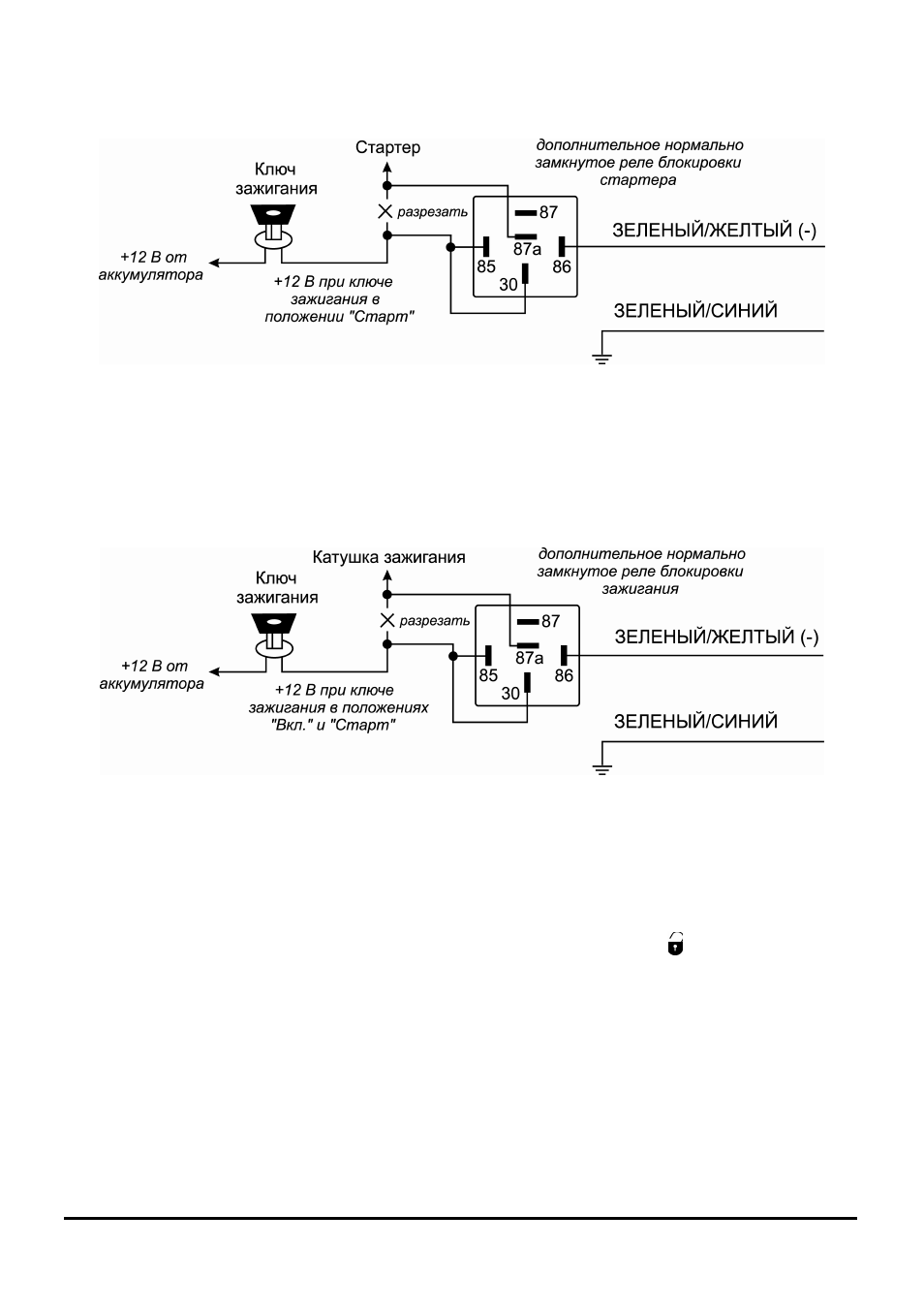

Схема подключения ЗЕЛЕНОГО/ЖЕЛТОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ЗЕЛЕ-
НЫЙ/ЖЕЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
2) Если автомобиль оборудован электрическими стеклоподъемниками ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод может
быть запрограммирован как “выход для закрывания окон автомобиля при постановке системы на
охрану”.
В этом случае ЗЕЛЕНЫЙ/ЖЕЛТЫЙ провод будет замыкаться с ЗЕЛЕНЫМ/СИНИМ проводом на 30 секунд
после постановки системы на охрану с помощью передатчика. Нажатие кнопки передатчика в течение
этих 30 секунд остановит работу данного выхода системы (система при этом останется в режиме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками ав-
томобиля, при замыкании которого на массу или на +12 В происходит закрывание окон. Подсоедините ЗЕ-
ЛЕНЫЙ/ЖЕЛТЫЙ провод к данному проводу. Подсоедините ЗЕЛЕНЫЙ/СИНИЙ провод системы к массе
или к +12 В в зависимости от полярности управляющего провода.
