ALLIGATOR “BILARM” S-400/500 “Инструкция по установке” © Saturn Marketing Ltd.
38
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR S-400/500
НА АВТОМОБИЛИ ВАЗ

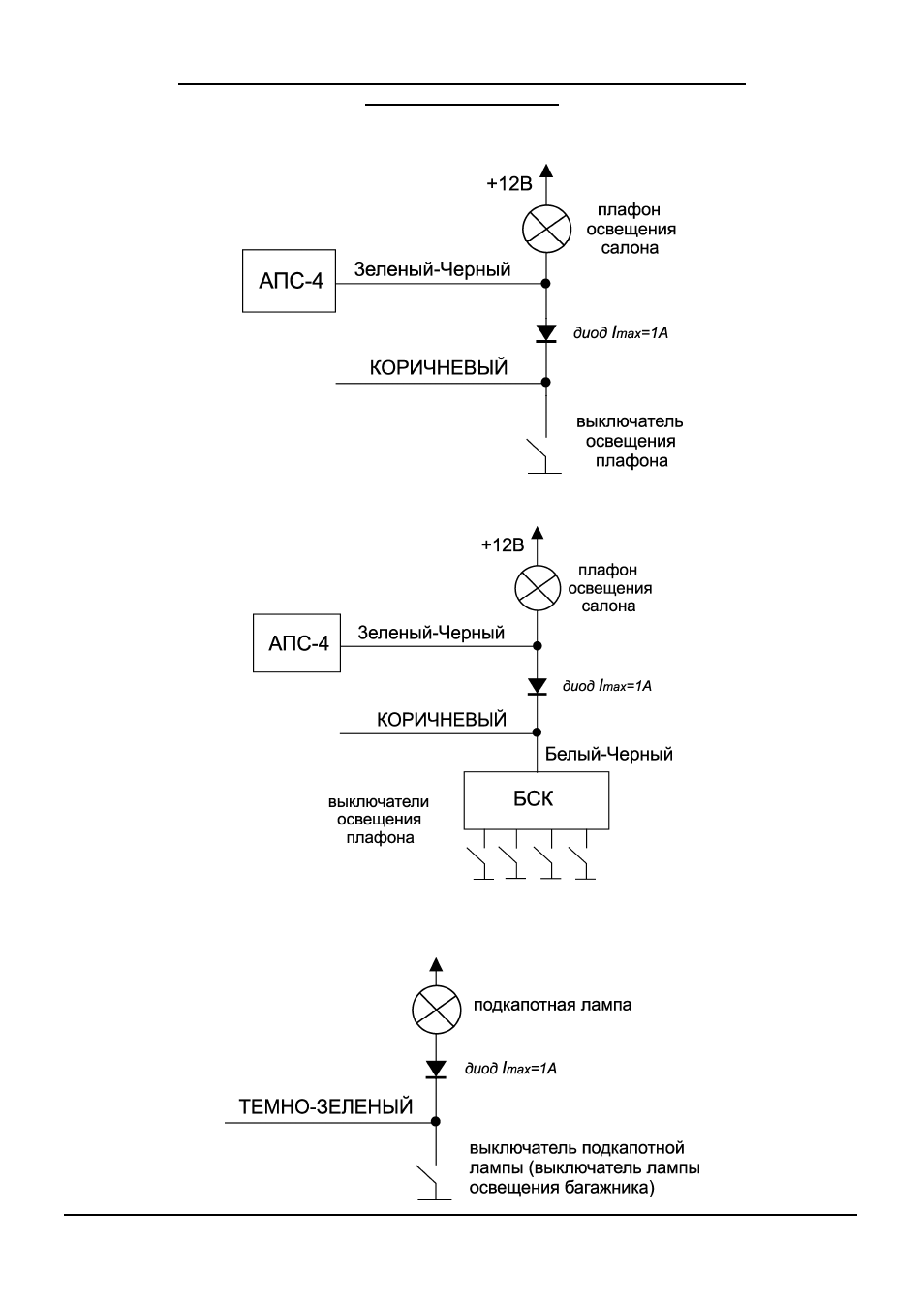

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер двери”) к
проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный триггер двери”) к
проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
3. Рекомендуемая схема подключения ТЁМНО-ЗЕЛЁНОГО провода системы (“отрицательный триггер ба-
гажника”) к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения багаж-
ника автомобилей ВАЗ семейства 2115:
