ALLIGATOR “BILARM” S-400/500 “Инструкция по установке”
© Saturn Marketing Ltd.
12
2) Если автомобиль оборудован электрическими стеклоподъемниками, то ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод мо-
жет быть запрограммирован как “выход для закрывания окон автомобиля при постановке систе-
мы на охрану”.
ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод будет замыкаться на “массу” на 30 секунд после постановки системы на ох-
рану с помощью брелка-передатчика или при пассивной постановке. Нажатие кнопки передатчика в
течение этих 30 секунд остановит работу данного выхода системы (система при этом останется в режи-
ме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система
автоматически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный
выход активизирован + еще 3 секунды.
Подсоединение: Найдите провод штатного модуля управления электрическими стеклоподъемниками
автомобиля, при замыкании которого на “массу” происходит закрывание окон. Подсоедините ЗЕЛЁ-
НЫЙ/ЖЁЛТЫЙ провод к данному проводу.
3) ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод может быть также запрограммирован как “выход для отпирания всех две-
рей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.
В этом случае ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод будет замыкаться на “массу” на 1 секунду при повторном на-
жатии кнопки передатчика после снятия системы с охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЕНЫЙ/БЕЛЫЙ
провод отпирания системы только к электроприводу, установленному в двери водителя. Подсоедините
ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод, используя, дополнительные реле, к проводам отпирания всех остальных
дверей.
4) ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод может быть также запрограммирован как “выход для управления внутри-
салонным освещением”. В этом случае на ЗЕЛЕНЫЙ/ЖЁЛТЫЙ провод будет автоматически подавать-
ся постоянный отрицательный сигнал в течение 30 секунд (или до включения зажигания, если это про-
изойдёт ранее) после снятия системы с охраны и импульсно при срабатывании системы, обеспечивая
включения внутрисалонного освещения.
Подсоединение:

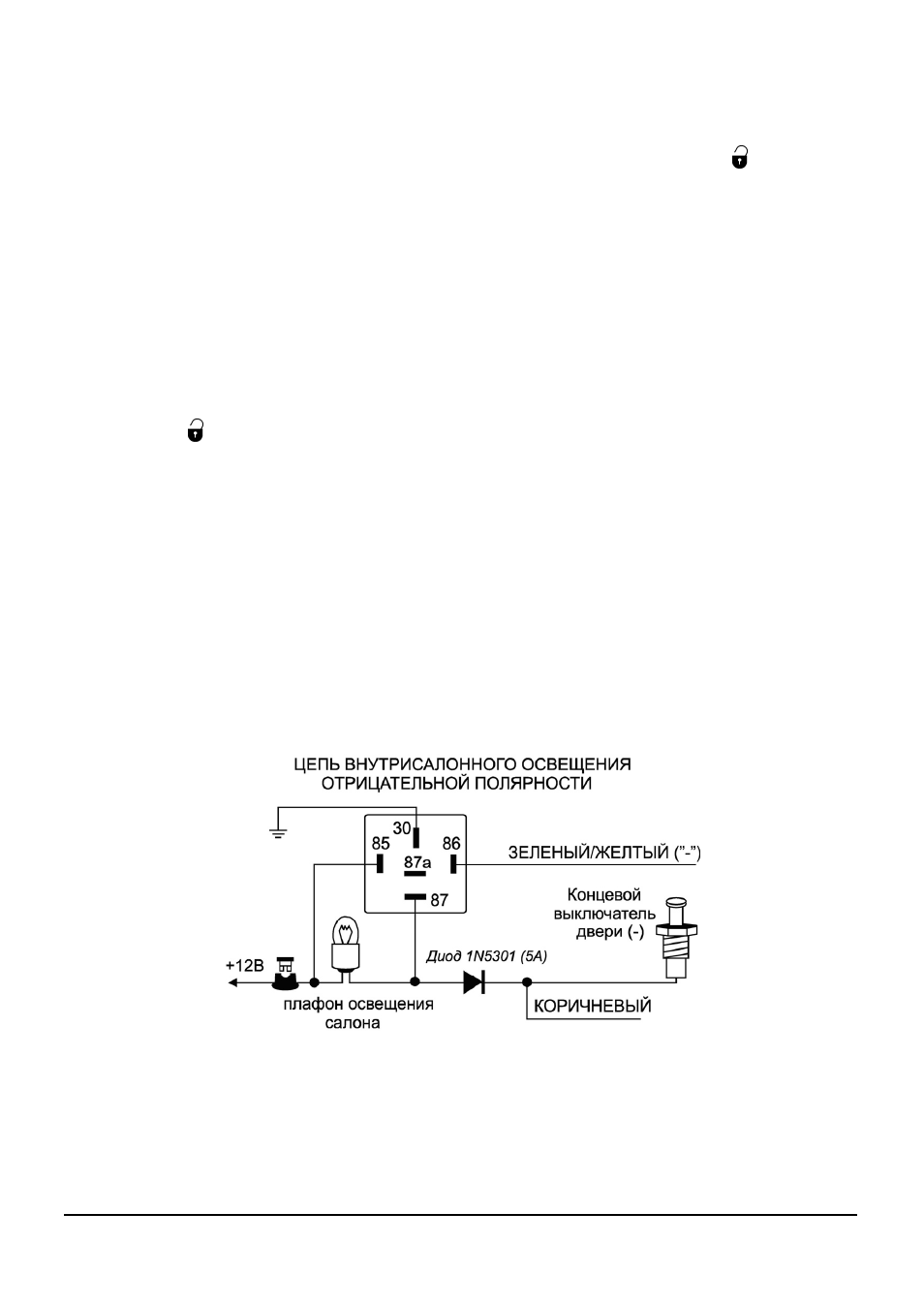

Подсоедините ЗЕЛЕНЫЙ/ЖЁЛТЫЙ провод к контакту № 86 дополнительного 30А реле и подсоедините
контакт № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в соответст-
вии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах.
