ALLIGATOR “BILARM” S-400/500 “Инструкция по установке”
© Saturn Marketing Ltd.
11
ПОДСОЕДИНЕНИЕ ПРОВОДОВ СИСТЕМЫ
16-КОНТАКТНЫЙ РАЗЪЁМ (верхний ряд):
ЗЕЛЁНЫЙ/ЖЁЛТЫЙ ПРОВОД: (-) ВЫХОД (-200мА) НА ОХРАНЕ ДЛЯ УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬ-
НЫМ НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ БЛОКИРОВКИ ДВИГАТЕЛЯ / (-) ВЫХОД ДЛЯ ЗАКРЫВАНИЯ
ОКОН / ВЫХОД ДЛЯ ОТПИРАНИЯ ВСЕХ ДВЕРЕЙ / ВЫХОД ДЛЯ УПРАВЛЕНИЯ ВНУТРИСАЛОННЫМ
ОСВЕЩЕНИЕМ
ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод системы может быть запрограммирован для выполнения различных функций.
В зависимости от состояния программируемой функции № 2.10, ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод может исполь-
зоваться как:
1) (“-“) выход для управления дополнительным Н.З. реле блокировки двигателя (заводская установка);
2) (“-“) выход для закрывания окон автомобиля;
3) (“-“) выход для отпирания всех дверей;
4) (“-“) выход для управления внутрисалонным освещением.
1) Штатная функция ЗЕЛЕНОГО/ЖЕЛТОГО провода - управление нормально замкнутым реле блокировки
стартера. Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и
должен использоваться только для управления катушкой реле блокировки стартера.
Подсоединение: Для блокировки цепи запуска стартера подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод
системы к контакту № 86 дополнительного реле. Подсоедините контакт № 85 реле к проводу от замка
зажигания, на который поступает напряжение +12В, когда ключ зажигания находится в положении
“СТАРТ”, и присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и
подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле.
Подсоедините другую часть провода к контакту № 87A реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения пита-
ние на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом,
реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

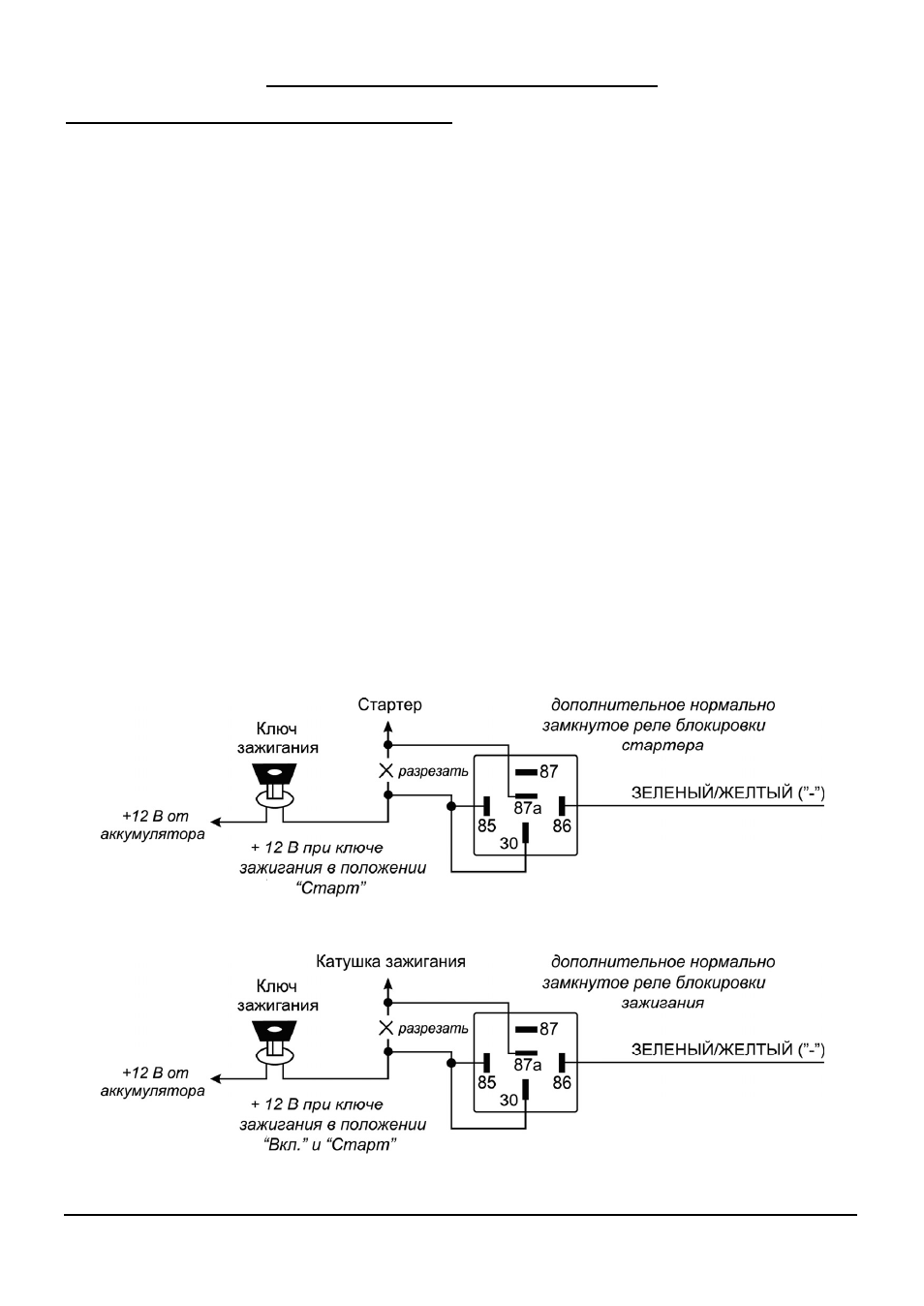

Схема подключения ЗЕЛЁНОГО/ЖЁЛТОГО провода для блокировки цепи стартера автомобиля
Схема подключения ЗЕЛЁНОГО/ЖЁЛТОГО провода для блокировки цепи зажигания автомобиля:
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ЗЕЛЁ-
НЫЙ/ЖЁЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
