ALLIGATOR “BILARM” S-400/500 “Инструкция по установке” © Saturn Marketing Ltd.
19

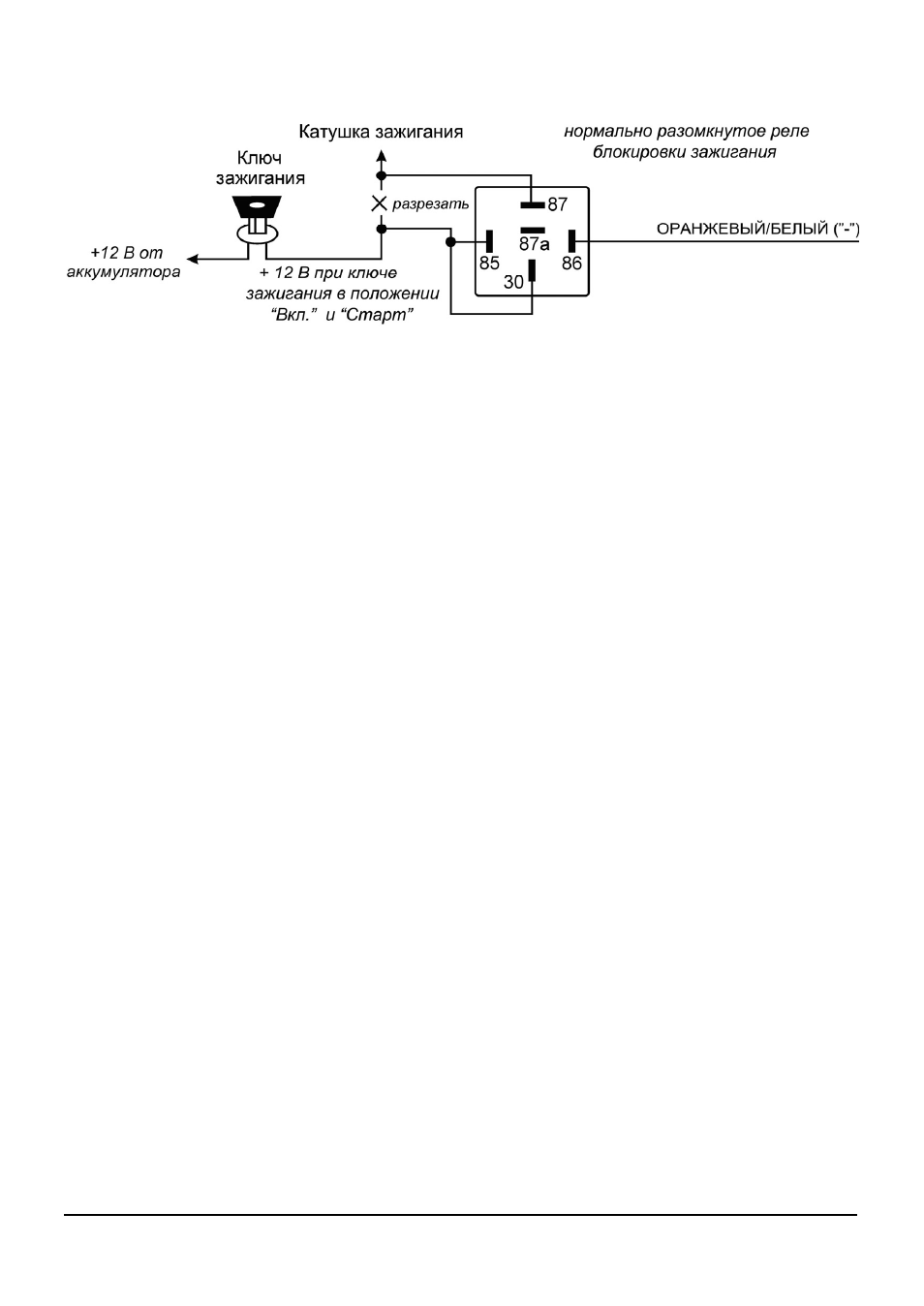

Схема подключения ОРАНЖЕВОГО/БЕЛОГО провода для блокировки цепи зажигания автомобиля:
Примечание: Обратите внимание на то, что питание на реле блокировки будет подаваться только в мо-
мент попытки завести двигатель. Таким образом, рее блокировки будет потреблять энергию аккумулятора
только в момент попытки запуска в то время, когда система находится в режиме охраны.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАНЖЕ-
ВЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА
Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5A к КРАС-
НОМУ проводу системы.
2 БЕЛЫХ ПРОВОДА: ИМПУЛЬСНЫЙ ВЫХОД НА УКАЗАТЕЛИ ПОВОРОТА +12В ПОСТ. ТОКА (2 x 10A
МАКС.)
1) Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а
также при срабатывании системы и при срабатывании режима “Anti-HiJack” (если данная функция вклю-
чена).
Подсоединение: Подсоедините БЕЛЫЕ провода системы к правым и левым указателям поворота авто-
мобиля.
2) Вы также можете использовать БЕЛЫЕ провода системы для управления габаритными огнями автомо-
биля вместо указателей поворота:
♦ Если в автомобиле цепь управления габаритными огнями положительной полярности, подсоедините 2
БЕЛЫХ провода системы непосредственно к цепям управления правых и левых габаритных огней авто-
мобиля.
♦ Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве автомо-
билей японского производства), отсоедините КРАСНЫЙ/БЕЛЫЙ провод питания основного блока систе-
мы от КРАСНОГО провода системы, нарастите его и подсоедините к +12В аккумулятора. КРАСНЫЙ
провод системы подсоедините к “массе” через предохранитель. и подсоедините 2 БЕЛЫХ провода сис-
темы непосредственно к цепям управления правых и левых габаритных огней.
