ALLIGATOR “BILARM” S-400/500 “Инструкция по установке” © Saturn Marketing Ltd.
17
c) Перережьте вышенайденный провод и подсоедините ту часть обрезанного провода, которая идет от
замка зажигания, к ТЁМНО-СИНЕМУ/ЖЁЛТОМУ проводу системы.
d) Подсоедините ТЁМНО-СИНИЙ провод к другой части обрезанного провода.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ТЁМНО-
СИНИЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
7) ТЁМНО-СИНИЙ провод может быть запрограммирован как “отрицательный выход для управления
внутрисалонным освещением автомобиля” (программируемая функция № 2.7). В этом случае ТЁМ-
НО-СИНИЙ провод уже более не будет управляться при нажатии и удерживании кнопки
передатчика
2 секунды; вместо этого на этот провод будет автоматически подаваться постоянный сигнал в течение
30 секунд после снятия системы с охраны и импульсно при срабатывании системы, обеспечивая вклю-
чения внутрисалонного освещения.

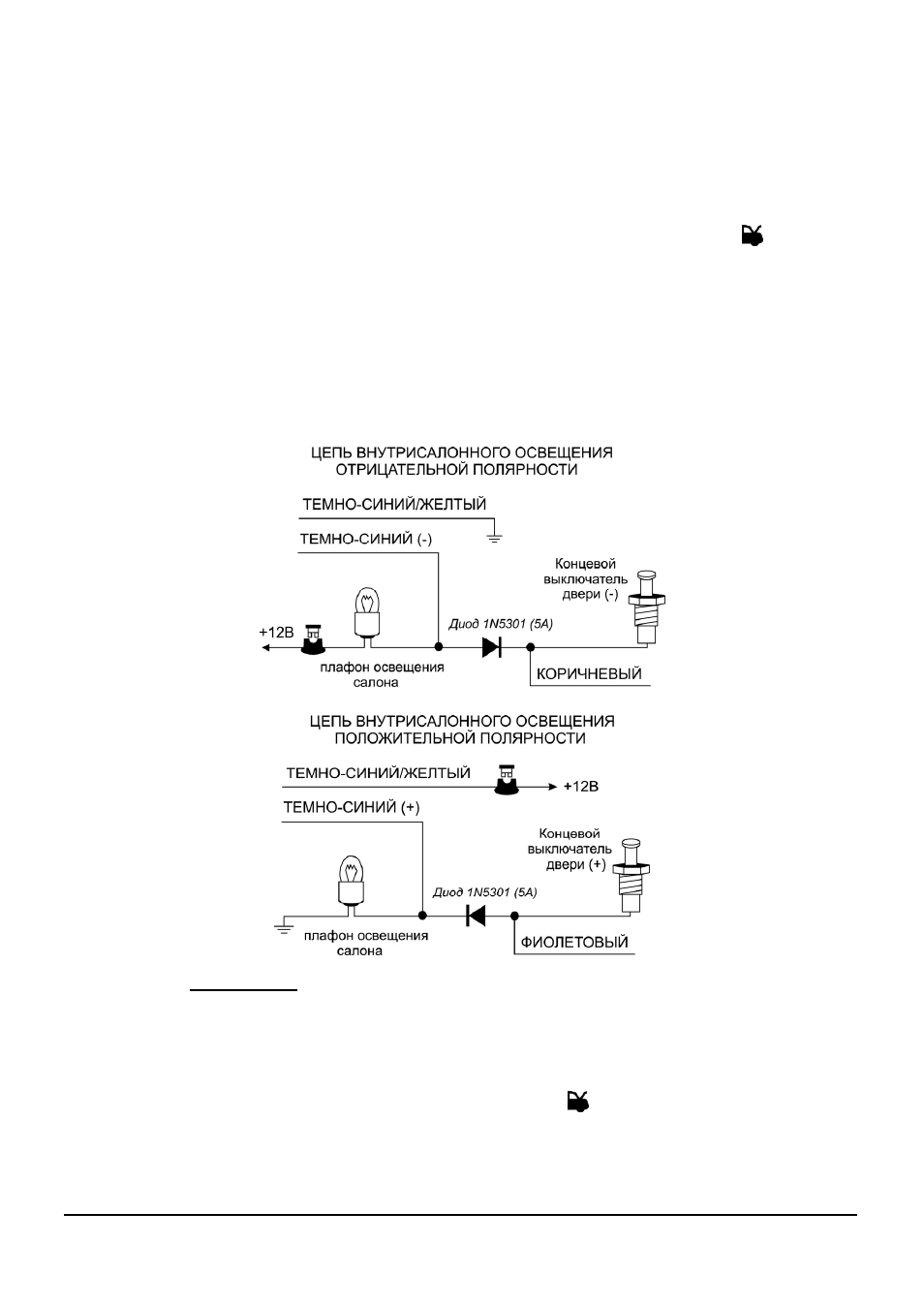

Подсоединение. Для реализации данной функции:
a) Запрограммируйте функцию № 2.7 для исполнения функции управления внутрисалонным освещени-
ем.
b) Подсоедините ТЁМНО-СИНИЙ провод к плафону внутрисалонного освещения.
c) Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к «массе» или к «+12В» через предохранитель в за-
висимости от полярности сигнала управления цепи внутрисалонного освещения.
ВНИМАНИЕ: Обязательно используйте диод для изолирования цепи управления внутрисалонным ос-
вещением от цепи триггера двери. В противном случае не сможет правильно работать функция пассив-
ной постановки на охрану и функция автоматической повторной постановки системы в режим охраны.
8) ТЁМНО-СИНИЙ провод может быть использован как “отрицательный выход для управления допол-
нительным пейджером.
При использовании ТЁМНО-СИНЕГО провода для реализации данной функции этот выход системы уже
более не будет управляться при нажатии и удерживании кнопки
передатчика 2 секунды. Вместо это-
го ТЁМНО-СИНИЙ провод будет автоматически замыкаться на “массу” или на «+12 В» при срабатыва-
нии системы.
Подсоединение. Для реализации данной функции:
a) Запрограммируйте функцию № 2.7 для исполнения функции управления пейджером.
b) Подсоедините ТЁМНО-СИНИЙ провод системы к проводу управления пейджером.
