ALLIGATOR “BILARM” S-400/500 “Инструкция по установке” © Saturn Marketing Ltd.
25
1) Если СЕРЫЙ провод запрограммирован как “отрицательный выход канала 3 системы” он будет за-
мыкаться на “массу” на 1 секунду при нажатии и удерживании 2 секунды кнопки «AUX» передатчика и
должен использоваться для дистанционного управления дополнительными устройствами. Это отрица-
тельный транзисторный слаботочный выход (максимальный ток нагрузки 200 мА) и должен использо-
ваться только для управления катушкой дополнительного реле.
Режим работы выхода канала 3 может быть запрограммирован при установке системы (программи-
руемая функция № 2.8) как:
♦ Отрицательный “импульсный” сигнал (заводская установка функции № 2.8), активизируемый на 1
секунду или на все время, пока кнопка «AUX» передатчика удерживается в нажатом положении, но не
более 30 секунд;
♦ Отрицательный “постоянный” сигнал, активизируемый при нажатии и удерживании 2 секунды кноп-
ки «AUX» передатчика и работающий до следующего нажатия и удерживании 2 секунды кнопки «AUX»
передатчика.
♦ Отрицательный “постоянный до выключения зажигания” сигнал, активизируемый при нажатии и
удерживании 2 секунды кнопки «AUX» передатчика и работающий до момента выключения зажигания,
либо до следующего нажатия и удерживания 2 секунды кнопки «AUX» передатчика, но только при сня-
той охране.
♦ Отрицательный “таймерный 30-секундный” сигнал, активизируемый при нажатии и удерживании 2
секунды кнопки «AUX» передатчика и работающий в течение 30 секунд либо, до следующего нажатия и
удерживания 2 секунды кнопки «AUX» передатчика.
♦ Отрицательный “таймерный 1-минутный” сигнал, активизируемый при нажатии и удерживании 2
секунды кнопки «AUX» передатчика и работающий в течение 1 минуты, либо до следующего нажатия и
удерживания 2 секунды кнопки «AUX» передатчика.
♦ Отрицательный “таймерный 3-минутый” сигнал, активизируемый при нажатии и удерживании 2 се-
кунды кнопки «AUX» передатчика и работающий в течение 3 минут, либо до следующего нажатия и
удерживания 2 секунды кнопки «AUX»передатчика.
♦ Отрицательный “таймерный 5-минутный” сигнал, активизируемый при нажатии и удерживании 2
секунды кнопки «AUX» передатчика и работающий в течение 5 минут, либо до следующего нажатия и
удерживания 2 секунды кнопки «AUX»передатчика.
В любом из описанных выше случаев:
♦ выход канала 3 системы может быть активизирован в любое время (при включенном или при выклю-
ченном режиме охраны, при включенном или при выключенном зажигании и т.д.);
♦ для того, чтобы работа дополнительных устройств, управляемых каналом 3, не вызывала срабатыва-
ния системы, в режиме охраны система автоматически отключит вход датчика удара, вход дополнитель-
ного датчика и вход зажигания на все время, пока выход канала 3 активизирован, + еще 3 секунды. Если
вход одного из датчиков системы или вход зажигания остается активным после окончания работы выхо-
да 3-го канала системы – данная зона будет обойдена, сирена системы подаст 3 сигнала, а указатели
поворота включатся 3 раза.

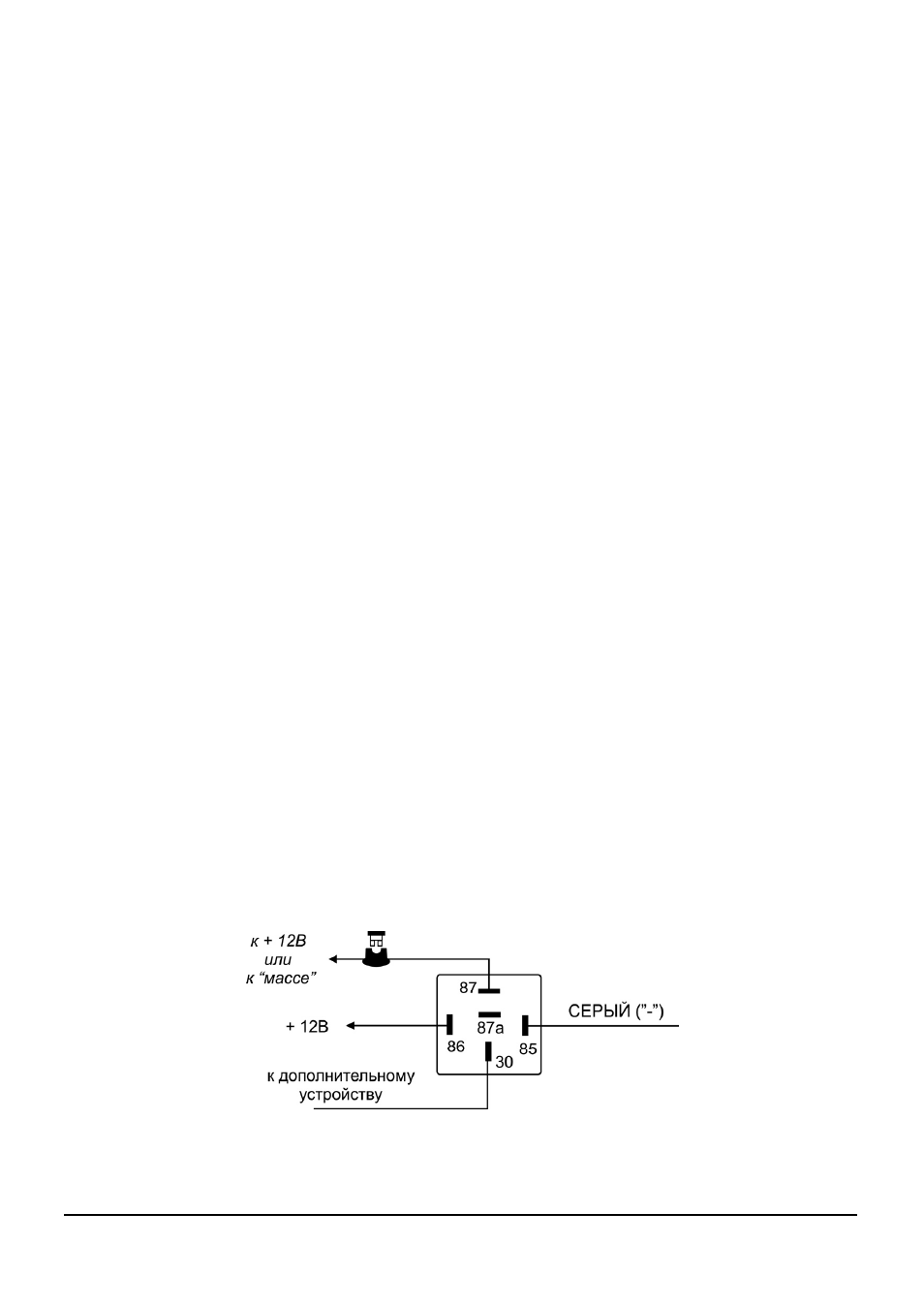

Подсоединение: Подсоедините СЕРЫЙ провод к контакту № 85 дополнительного 30А реле, подсоеди-
ните контакт № 86 реле к +12В. Подсоедините остальные контакты реле в соответствии с выбранной
функцией канала 3 системы.
