ALLIGATOR “BILARM” S-400/500 “Инструкция по установке” © Saturn Marketing Ltd.
18

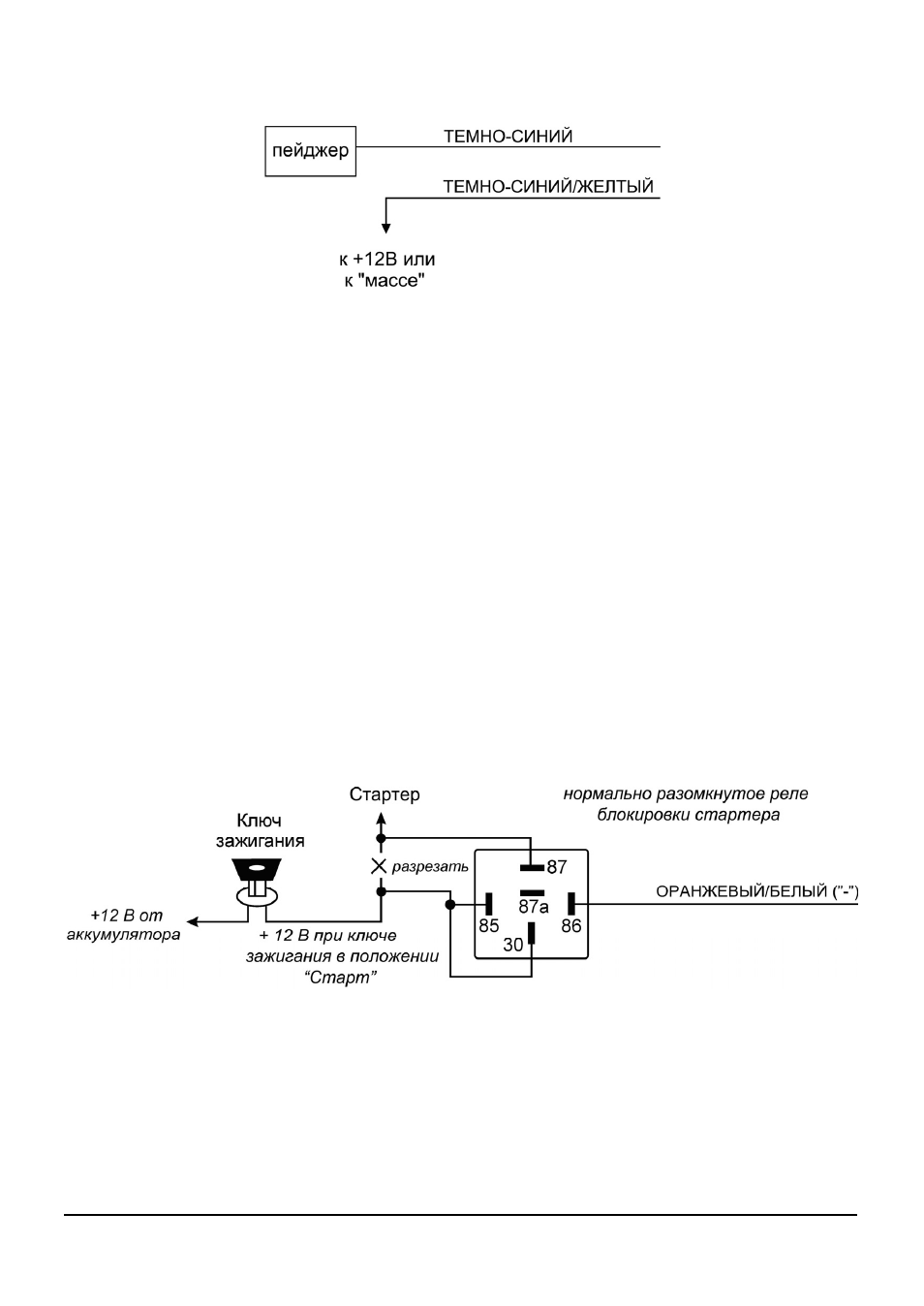

c) Подсоедините ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к «массе» или к «+12В» через предохранитель в за-
висимости от полярности сигнала управления пейджером.
ТЁМНО-СИНИЙ/ЖЁЛТЫЙ ПРОВОД: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА
ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 СИСТЕМЫ
Подсоединение данного провода определяет полярность сигнала силового выхода дополнительного кана-
ла 2 системы (см. ТЁМНО-СИНИЙ провод выше)
Подсоединение:
a) Для того, чтобы силовой выход дополнительного канала 2 был отрицательной полярности, подсоедини-
те ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к “массе”.
b) Для того, чтобы силовой выход дополнительного канала 2 был положительной полярности, подсоедини-
те ТЁМНО-СИНИЙ/ЖЁЛТЫЙ провод к +12В через предохранитель.
ОРАНЖЕВЫЙ/БЕЛЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВЫКЛЮЧЕННОЙ ОХРАНЕ
ДЛЯ БЛОКИРОВКИ СТАРТЕРА НОРМАЛЬНО РАЗОМКНУТЫМ РЕЛЕ
ОРАНЖЕВЫЙ/БЕЛЫЙ провод служит для управления нормально разомкнутым реле блокировки стартера.
Это отрицательный транзисторный слаботочный выход (максимальный ток нагрузки 500 мА) и должен ис-
пользоваться только для управления катушкой реле блокировки стартера.
Подсоединение: Подсоедините ОРАНЖЕВЫЙ/БЕЛЫЙ провод системы к клемме № 86 реле (входит в ком-
плект). Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение
+12В, когда ключ зажигания находится в положении “СТАРТ” (для схемы блокировки стартера) или «ВКЛ. И
СТАРТ» (для схемы блокировки цепи зажигания), и присутствует напряжение 0В, когда ключ зажигания на-
ходится в любом ином положении.
Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87 реле. Подсое-
дините другую часть провода к клемме № 30 реле как показано на схеме.
