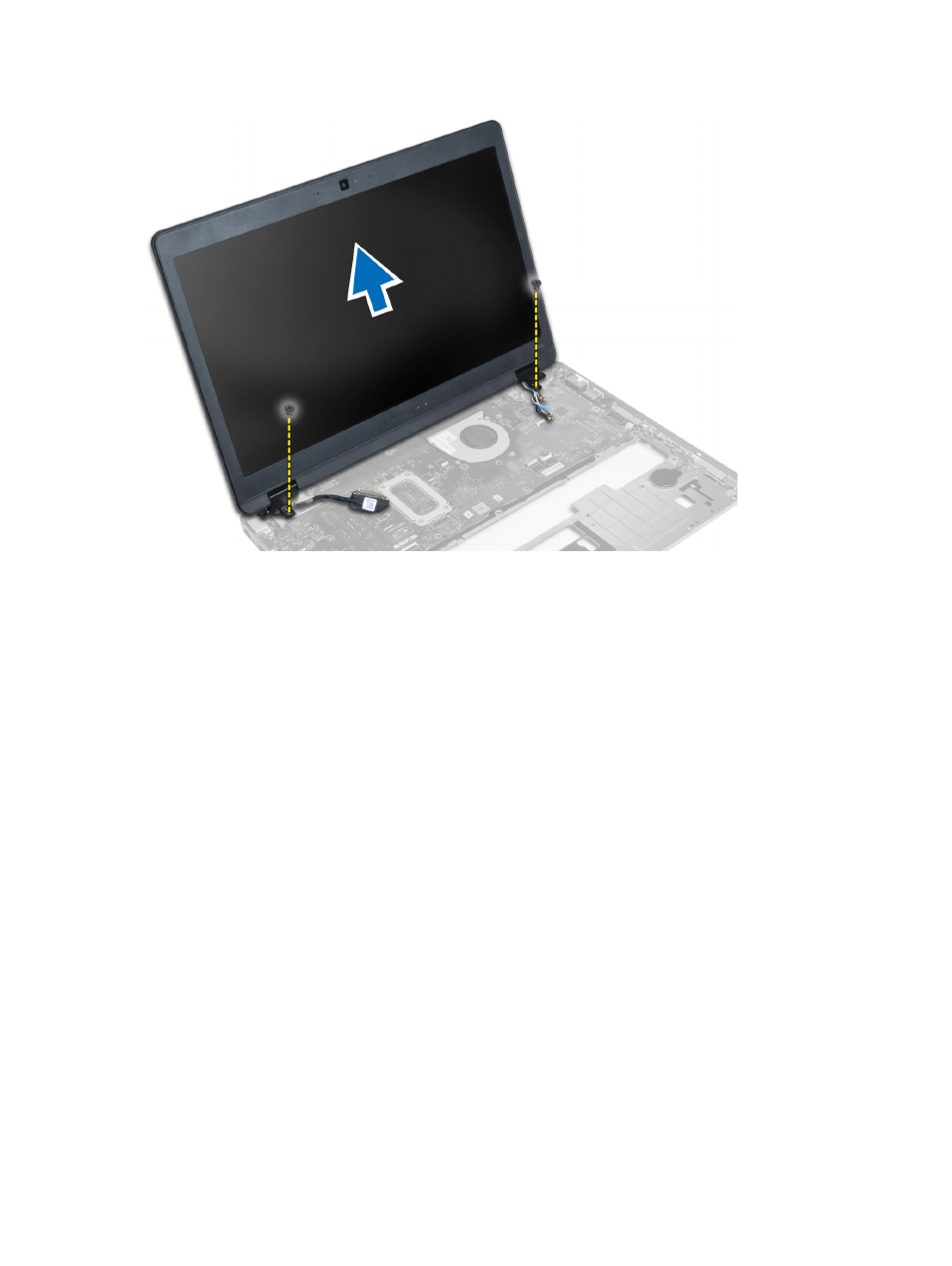

Установка
дисплея в сборе
1.
Протяните
кабели LVDS и антенны беспроводной связи через отверстия в основании шасси и подсоедините
их
.
2.
Установите
дисплей в сборе на компьютер.
3.
Затяните
винты с обеих сторон, которыми крепится дисплей в сборе.
4.
Уложите
кабель LVDS и антенный кабель в направляющий желобок.
5.
Подсоедините
кабель LVDS и камеры к компьютеру.
6.
Подсоедините
антенные кабели к плате беспроводного сети.
7.
Установите
:
a) упор для рук в сборе
b) клавиатура
c) нижнюю крышку
d) карту SD
e) аккумулятор
8.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
разъема питания
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) карту SD
c) нижнюю крышку
