3.

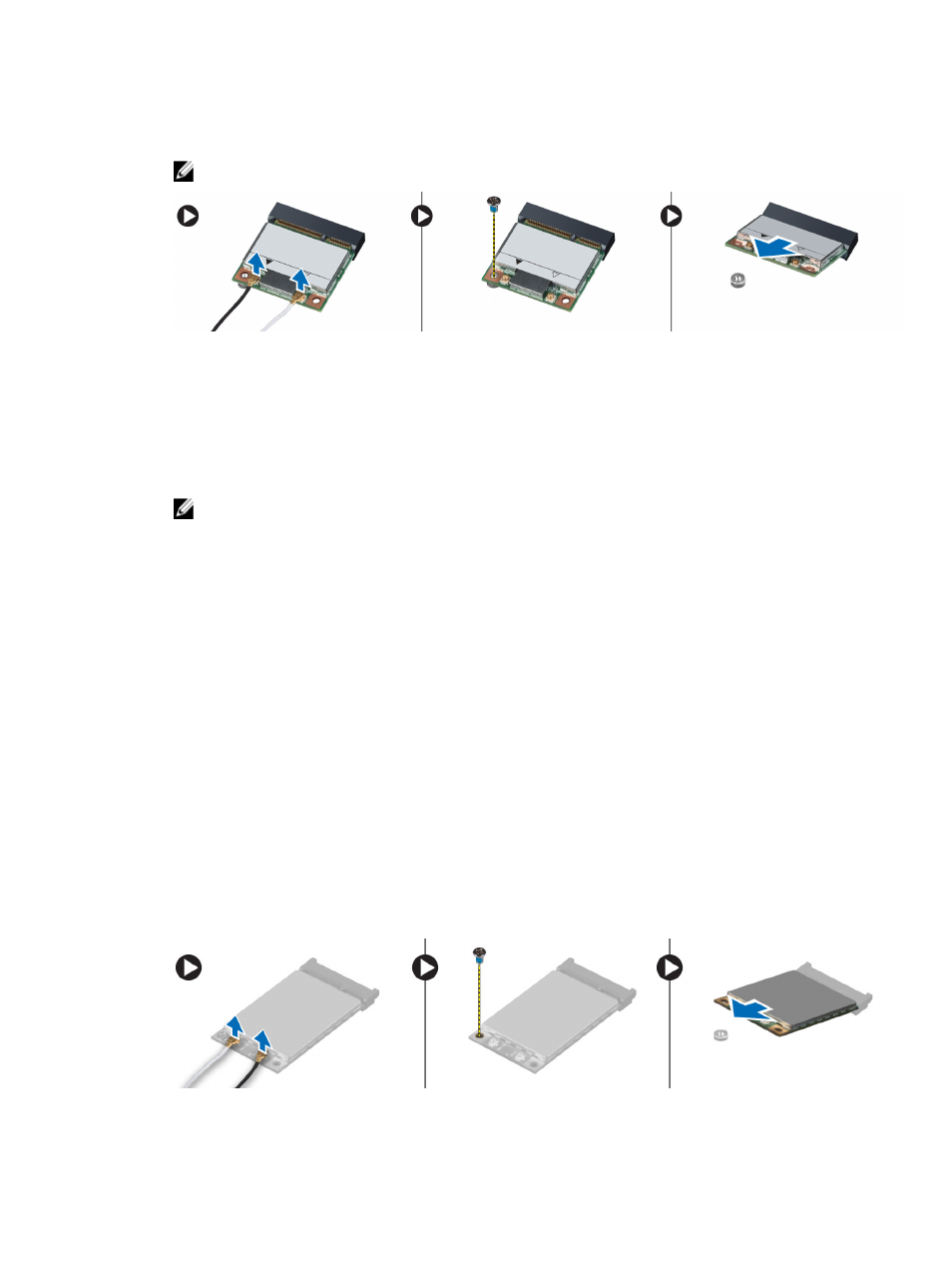

Отсоедините
антенные кабели от платы WLAN/WiGig и выверните винт, которым плата WLAN/WiGig
крепится
к компьютеру. Извлеките плату WLAN/WiGig из компьютера.
ПРИМЕЧАНИЕ
: Плата WiGig имеет три антенных кабеля.
Установка
платы WLAN / WiGig
1.
Вставьте
плату WLAN/WiGig в соответствующий разъем под углом в 45 градусов.
2.
Нажмите
на плату WLAN/WiGig и затяните винт, которым плата WLAN/WiGig крепится к корпусу
компьютера
.
3.
Подсоедините
антенные кабели к соответствующим разъемам, обозначенным на плате WLAN/WiGig.
ПРИМЕЧАНИЕ
: Плата WiGig имеет три антенных кабеля, которые должны быть подсоединены во
время
установки.
4.
Установите
:
a) нижнюю крышку
b) карту SD
c) батарею
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
платы беспроводной глобальной сети (WWAN)
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) карту SD
c) нижнюю крышку
3.
Отсоедините
антенные кабели от платы WWAN.
4.
Выверните
винт, которым плата WWAN крепится к корпусу компьютера.
5.
Отсоедините
антенные кабели от платы WWAN. Выверните винт, которым плата WWAN крепится к корпусу
компьютера
, и извлеките ее.
