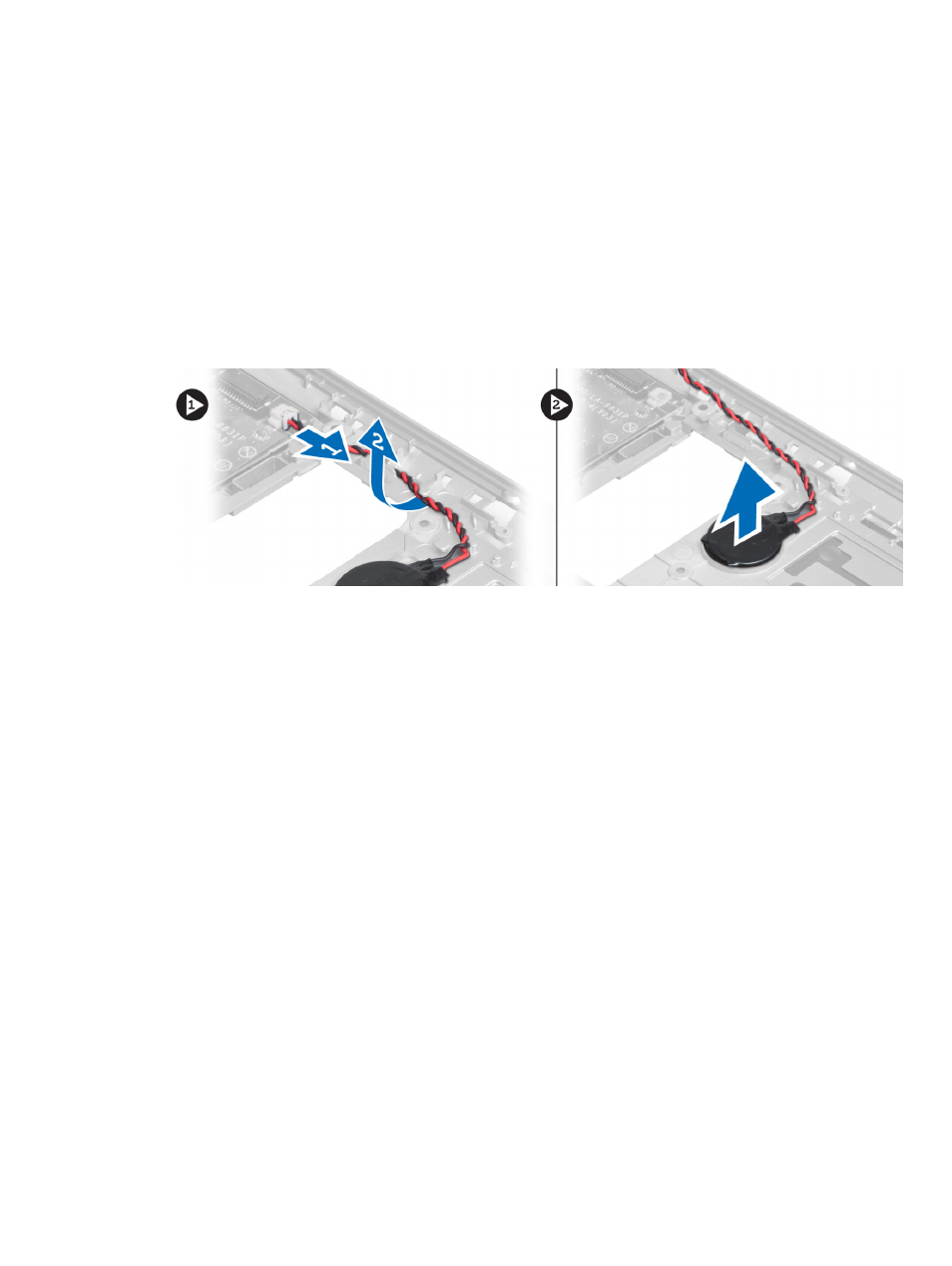

Извлечение
батареи типа «таблетка»
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) карту SD
c) нижнюю крышку
d) клавиатура
e) упор для рук в сборе
3.
Отсоедините
кабель батарейки типа «таблетка». Подденьте батарейку вверх и снимите ее с компьютера.
Установка
батареи типа «таблетка»
1.
Установите
батарейку типа «таблетка» на место.
2.
Подключите
кабель батарейки типа «таблетка».
3.
Установите
:
a) упор для рук в сборе
b) клавиатура
c) нижнюю крышку
d) карту SD
e) аккумулятор
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
платы Bluetooth
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) карту SD
c) нижнюю крышку
d) клавиатуру
e) упор для рук
3.
Отключите
кабель Bluetooth от системной платы и выверните винт, которым закреплен модуль Bluetooth.
31
