Снятие дисплея в сборе, Извлечение, Платы детектора сигналов беспроводной сети – Инструкция по эксплуатации Dell Latitude 6430u (Late 2012)
Страница 36: Установка, Снятие, Дисплея в сборе
e) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.

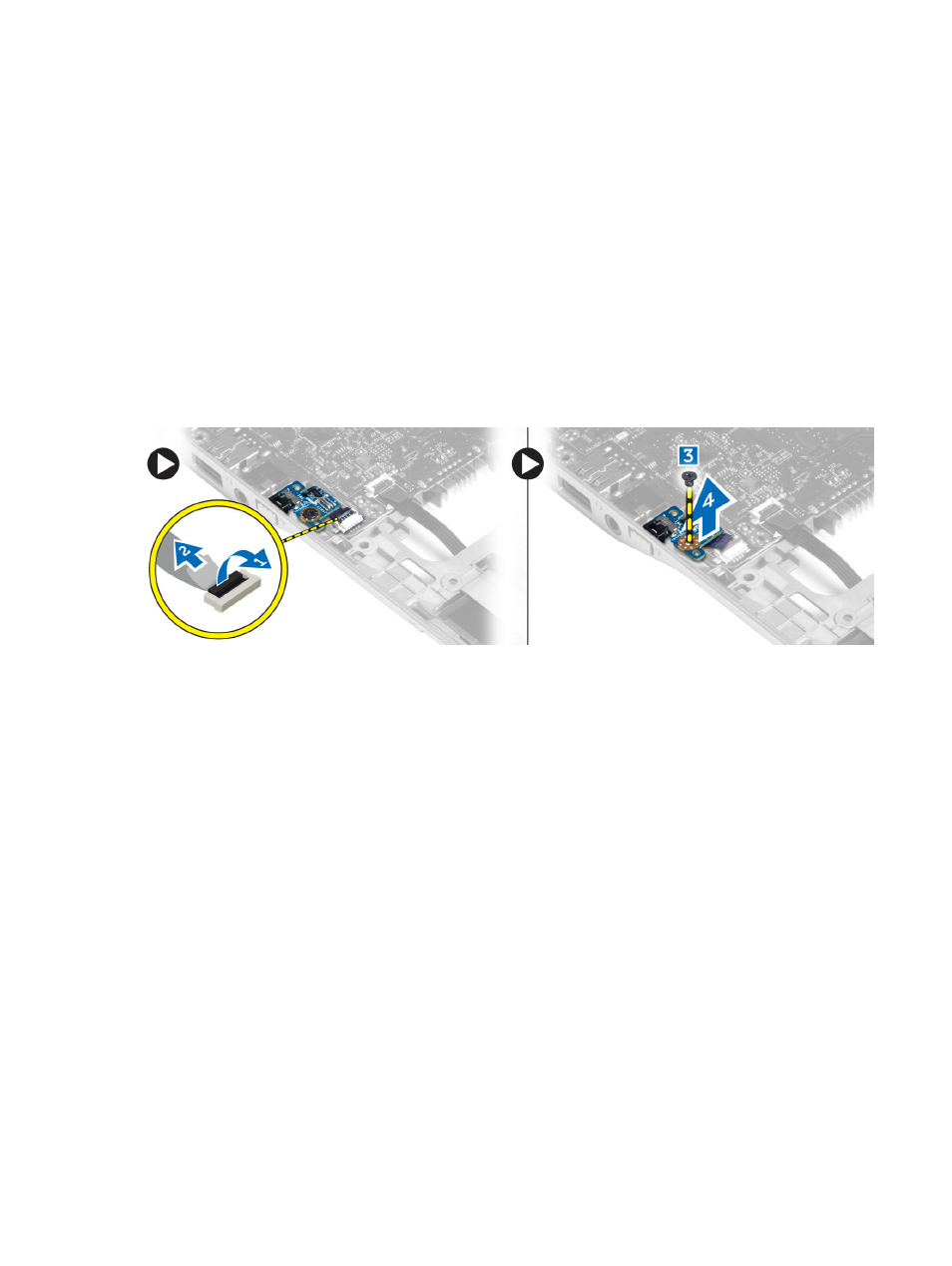

Извлечение
платы детектора сигналов беспроводной сети
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) карту SD
c) нижнюю крышку
d) клавиатура
e) упор для рук в сборе
3.
Отсоедините
кабель платы детектора сигналов беспроводной сети. Выверните винт, которым плата
детектора
сигналов беспроводной сети крепится к корпусу компьютера, и извлеките ее.
Установка
платы детектора сигналов беспроводной сети
1.
Установите
плату детектора сигналов беспроводной сети в соответствующий слот в компьютере.
2.
Затяните
винт, которым плата детектора сигналов беспроводной сети крепится к корпусу компьютера.
3.
Подсоедините
кабель платы детектора сигналов беспроводной сети.
4.
Снимите
:
a) упор для рук в сборе
b) клавиатура
c) нижнюю крышку
d) карту SD
e) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
дисплея в сборе
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) карту SD
36
