Установка твердотельного накопителя msata, Извлечение модуля памяти, Установка модуля памяти – Инструкция по эксплуатации Dell Latitude 6430u (Late 2012)
Страница 16: Извлечение платы wlan / wigig, Установка, Твердотельного накопителя msata, Извлечение, Модуля памяти, Платы wlan / wigig
Установка
твердотельного накопителя mSATA
1.
Вставьте
твердотельный накопитель mSATA в соответствующий слот в корпусе компьютера.
2.
Затяните
винт, которым твердотельный накопитель mSATA крепится к корпусу компьютера.
3.
Установите
:
a) нижнюю крышку
b) карту SD
c) аккумулятор
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.

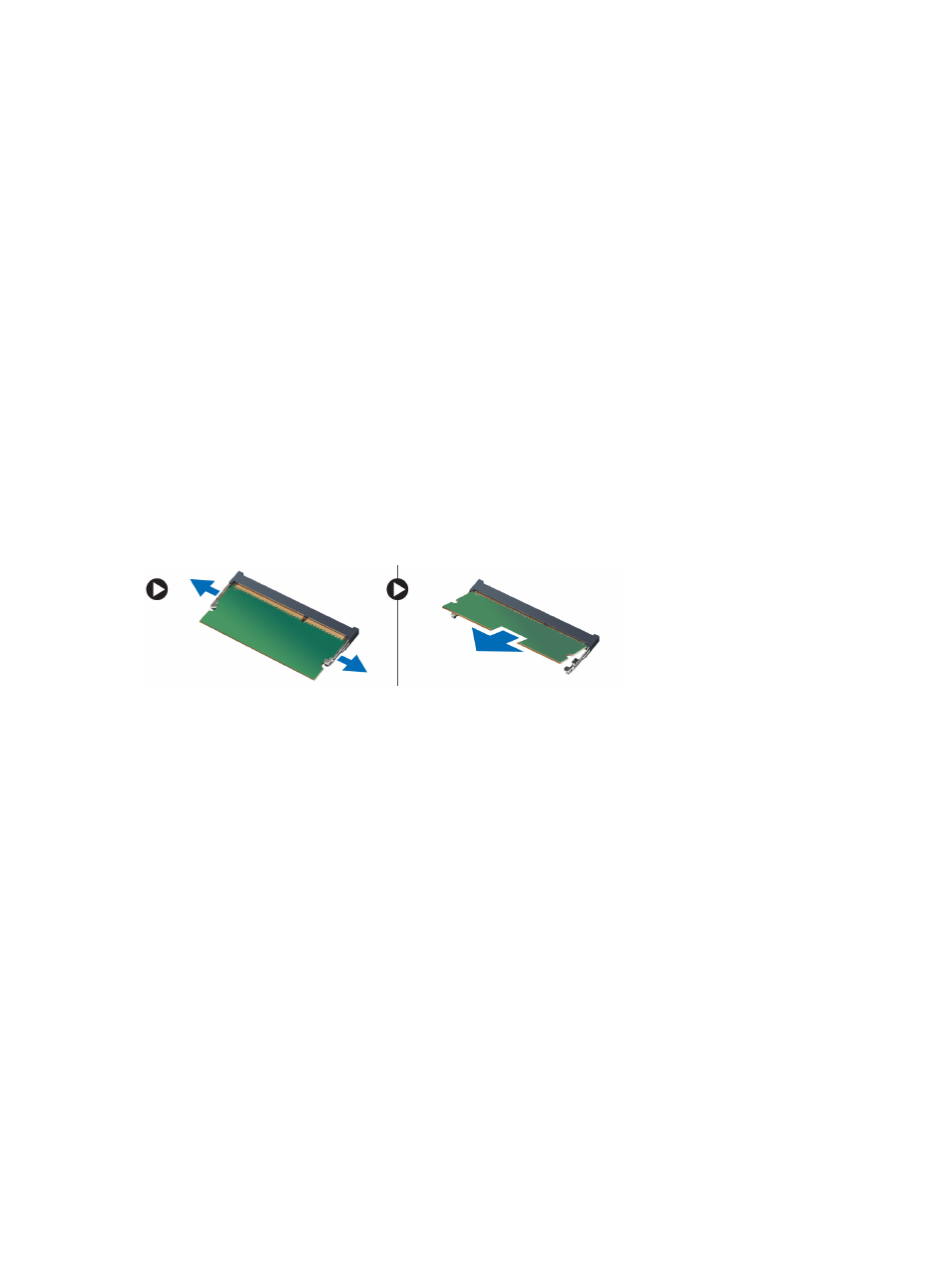

Извлечение
модуля памяти
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) карту SD
c) нижнюю крышку
3.
Отведите
фиксаторы от модуля памяти, чтобы он выскочил из разъема. Извлеките модуль памяти из
разъема
на системной плате.
Установка
модуля памяти
1.
Вставьте
модуль памяти в разъем памяти.
2.
Нажмите
на модуль памяти, чтобы он встал на место со щелчком.
3.
Установите
:
a) нижнюю крышку
b) карту SD
c) аккумулятор
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
платы WLAN / WiGig
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) карту SD
c) нижнюю крышку
16
