Dell Latitude 6430u (Late 2012) - Инструкция (Страница 28)

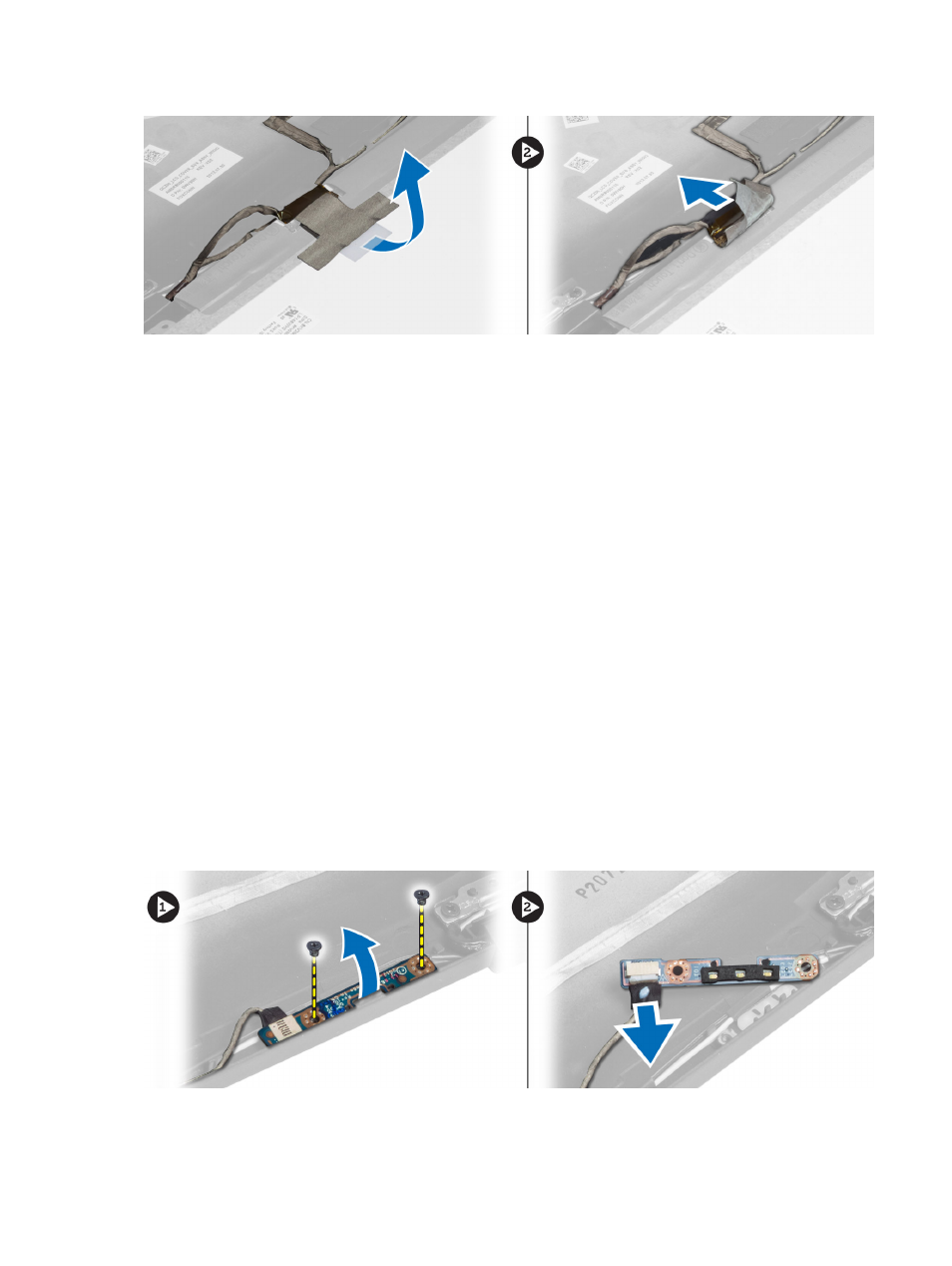

5. Снимите панель дисплея с дисплея в сборе.
Установка панели дисплея
1. Установите панель дисплея на дисплей в сборе.
2. Подсоедините кабель LVDS, прикрепите кабельный разъем LVDS лентой к панели дисплея и переверните
панель дисплея.
3. Затяните винты, которыми панель дисплея крепится к дисплею в сборе.
4. Установите :
a) лицевую панель дисплея
b) аккумулятор
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение платы светодиодного индикатора питания
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) аккумулятор
b) лицевую панель дисплея
c) панель дисплея
3. Выверните винты, которыми плата светодиодного индикатора питания крепится к корпусу компьютера, и
переверните плату светодиодного индикатора питания.
4. Отсоедините кабель светодиодного индикатора питания от платы светодиодного индикатора питания.
28
