Установка
платы светодиодного индикатора питания
1.
Подсоедините
кабель светодиодного индикатора питания к плате светодиодного индикатора питания.
2.
Установите
плату светодиодного индикатора питания на ее место в компьютере.
3.
Затяните
винты, которыми плата светодиодного индикатора питания крепится к корпусу компьютера.
4.
Установите
:
a) панель дисплея
b) лицевую панель дисплея
c) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.

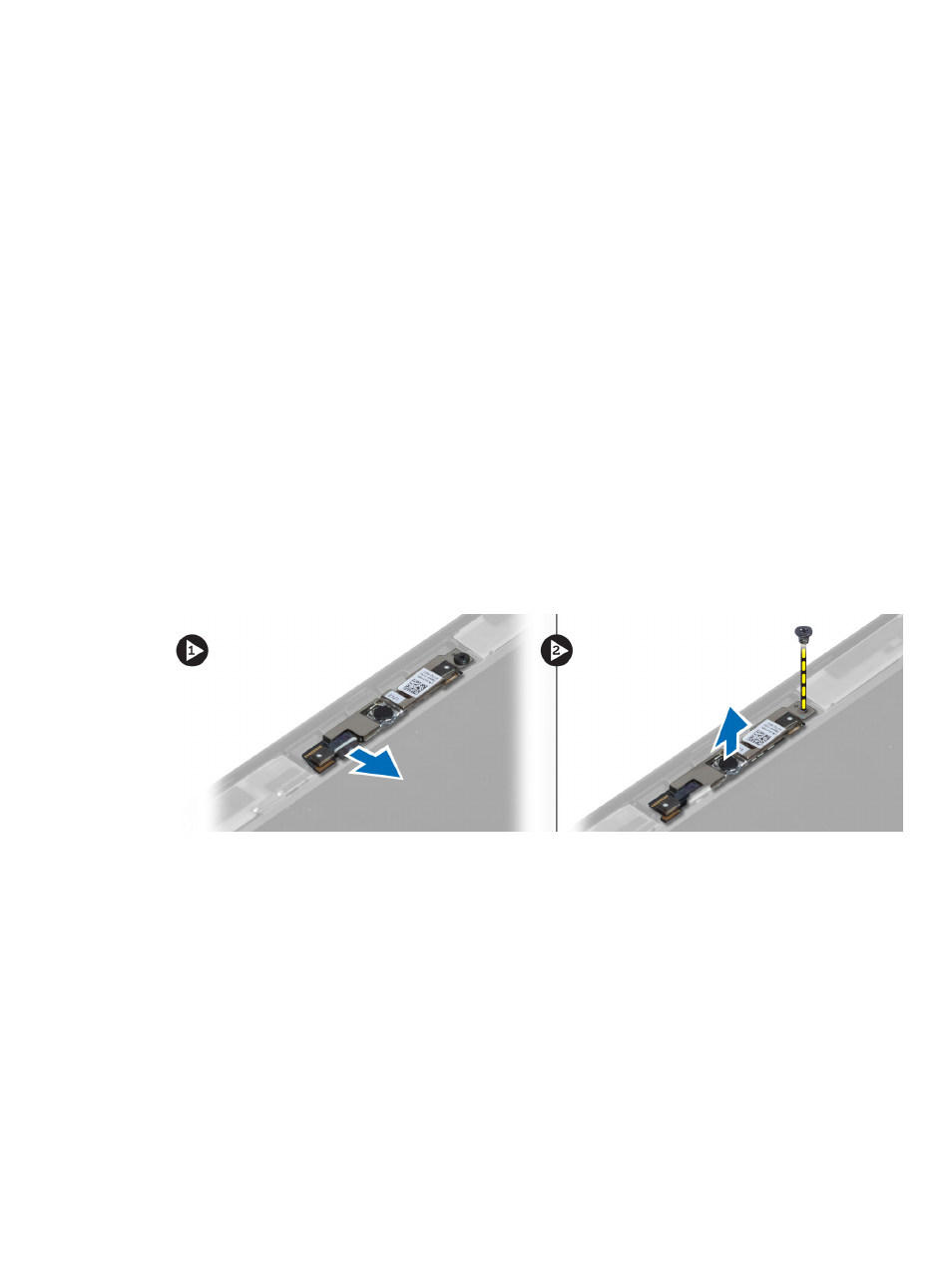

Извлечение
камеры
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) лицевую панель дисплея
3.
Подсоедините
кабель LVDS и кабель камеры.
4.
Выверните
винт, которым крепится модуль камеры, и извлеките его.
Установка
камеры
1.
Подсоедините
кабель LVDS и кабель камеры.
2.
Установите
модуль камеры в соответствующий слот в компьютере.
3.
Затяните
винт, которым крепится модуль камеры.
4.
Установите
:
a) лицевую панель дисплея
b) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
