Установка
лицевой панели дисплея
1.
Установите
лицевую панель дисплея на дисплей в сборе.
2.
Начиная
с верхнего угла, нажимайте на лицевую панель дисплея, двигаясь вдоль ее периметра, чтобы она
встала
на место на дисплее в сборе со щелчком.
3.
Установите
батарею.
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
панели дисплея
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) лицевую панель дисплея

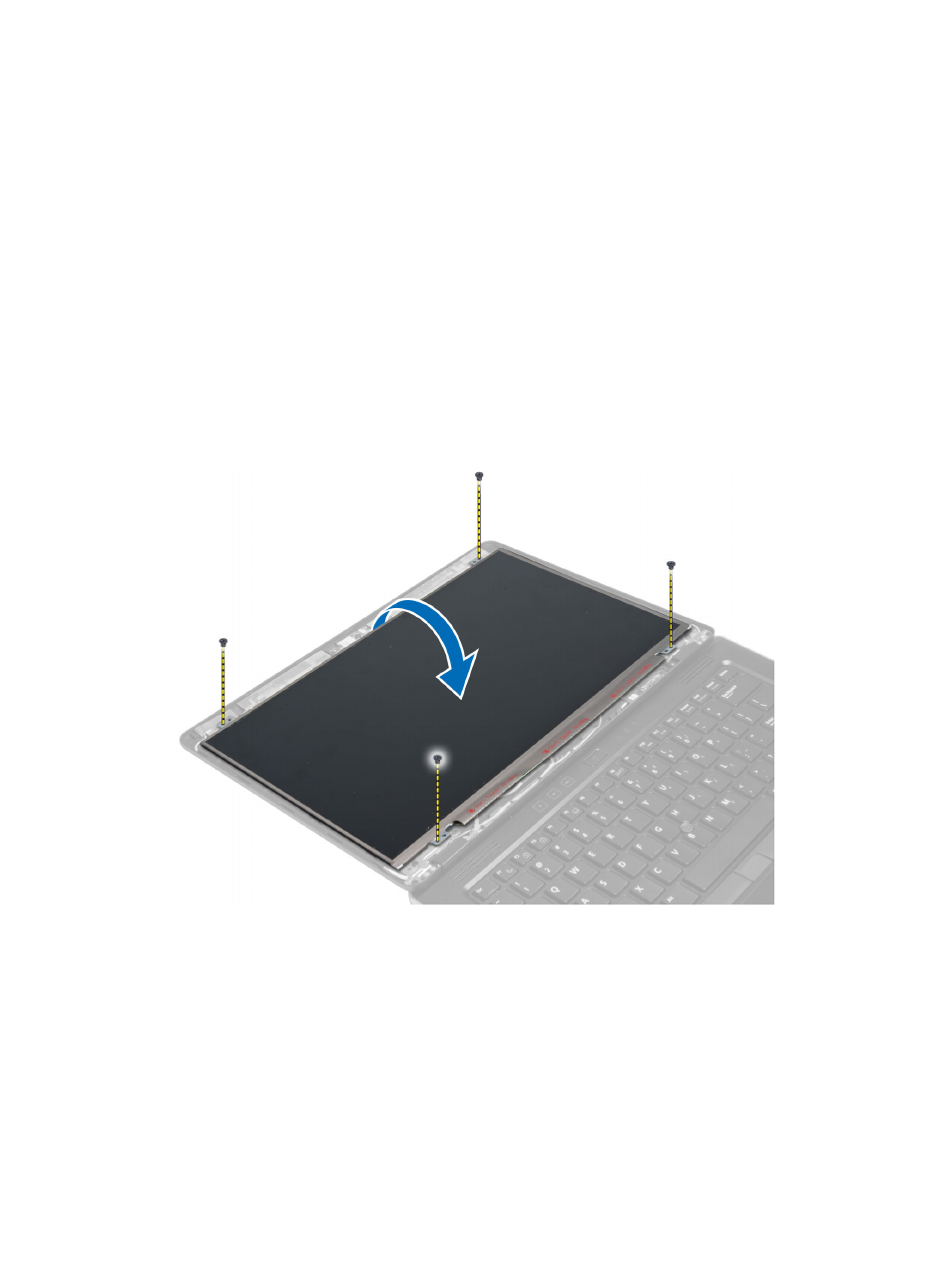

3.
Выверните
винты, которыми панель дисплея крепится к дисплею в сборе, и переверните панель дисплея.
4.
Отклейте
ленту, которой кабель LVDS закрепляется в разъеме, и отсоедините кабель LVDS от панели
дисплея
.
27
