Dell Latitude 6430u (Late 2012) - Инструкция (Страница 13)

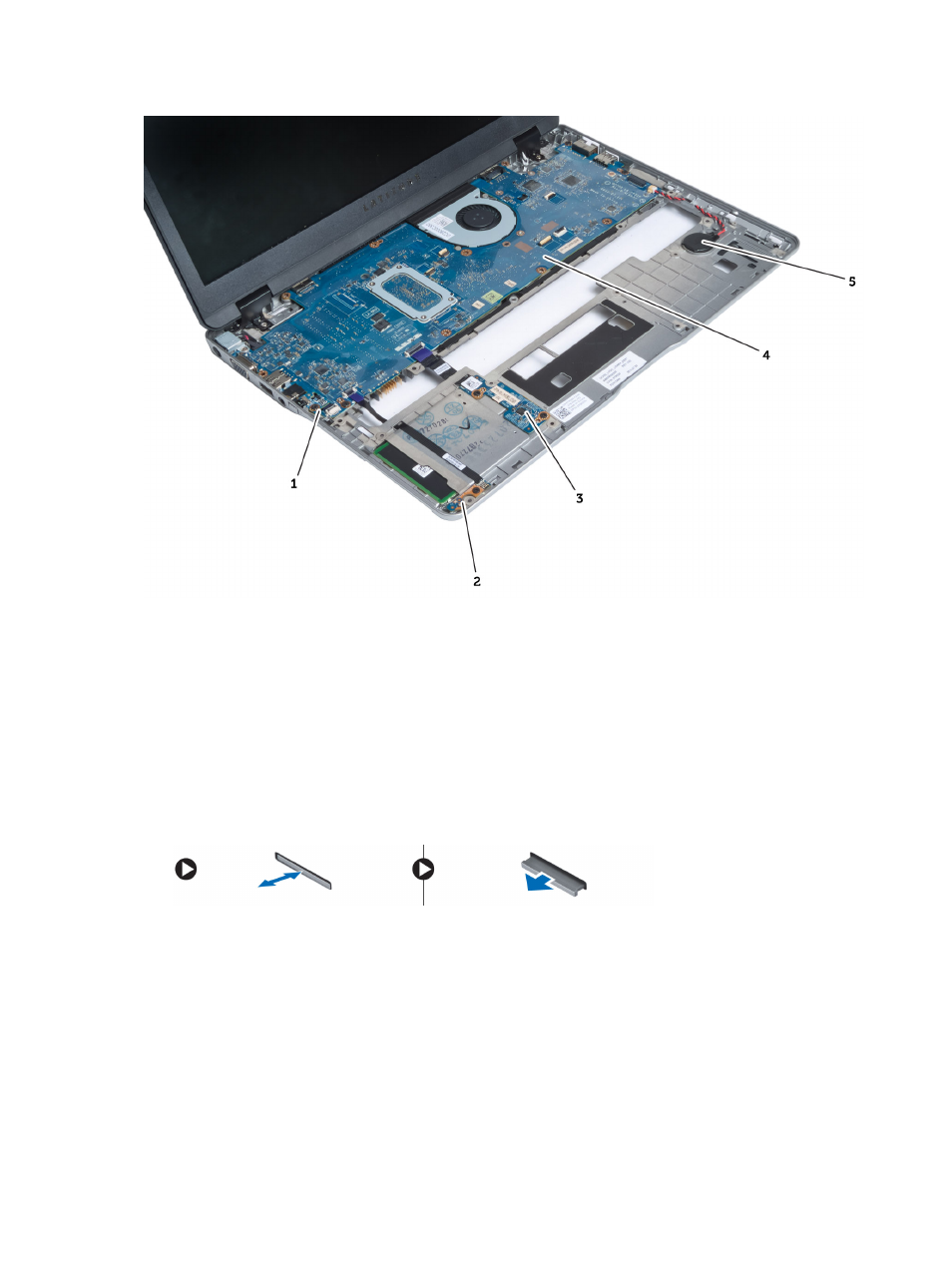

Рисунок 3. Вид изнутри — спереди
1. плату детектора сигналов беспроводной сети
2. датчик Холла
3. плата смарт-карты 4. системную плату
5. батарейка типа «таблетка»
Снятие карты Secure Digital (SD)
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Нажмите на карту SD, чтобы высвободить ее из корпуса компьютера.
3. Выньте карту SD из компьютера.
Установка карты Secure Digital (SD)
1. Вставьте карту SD в соответствующий отсек до щелчка.
2. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
13
