Извлечение датчика холла, Установка датчика холла, Извлечение – Инструкция по эксплуатации Dell Latitude 6430u (Late 2012)
Страница 35: Датчика холла, Установка
3.
Подсоедините
кабель смарт-карты.
4.
Установите
:
a) упор для рук в сборе
b) клавиатура
c) нижнюю крышку
d) карту SD
e) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.

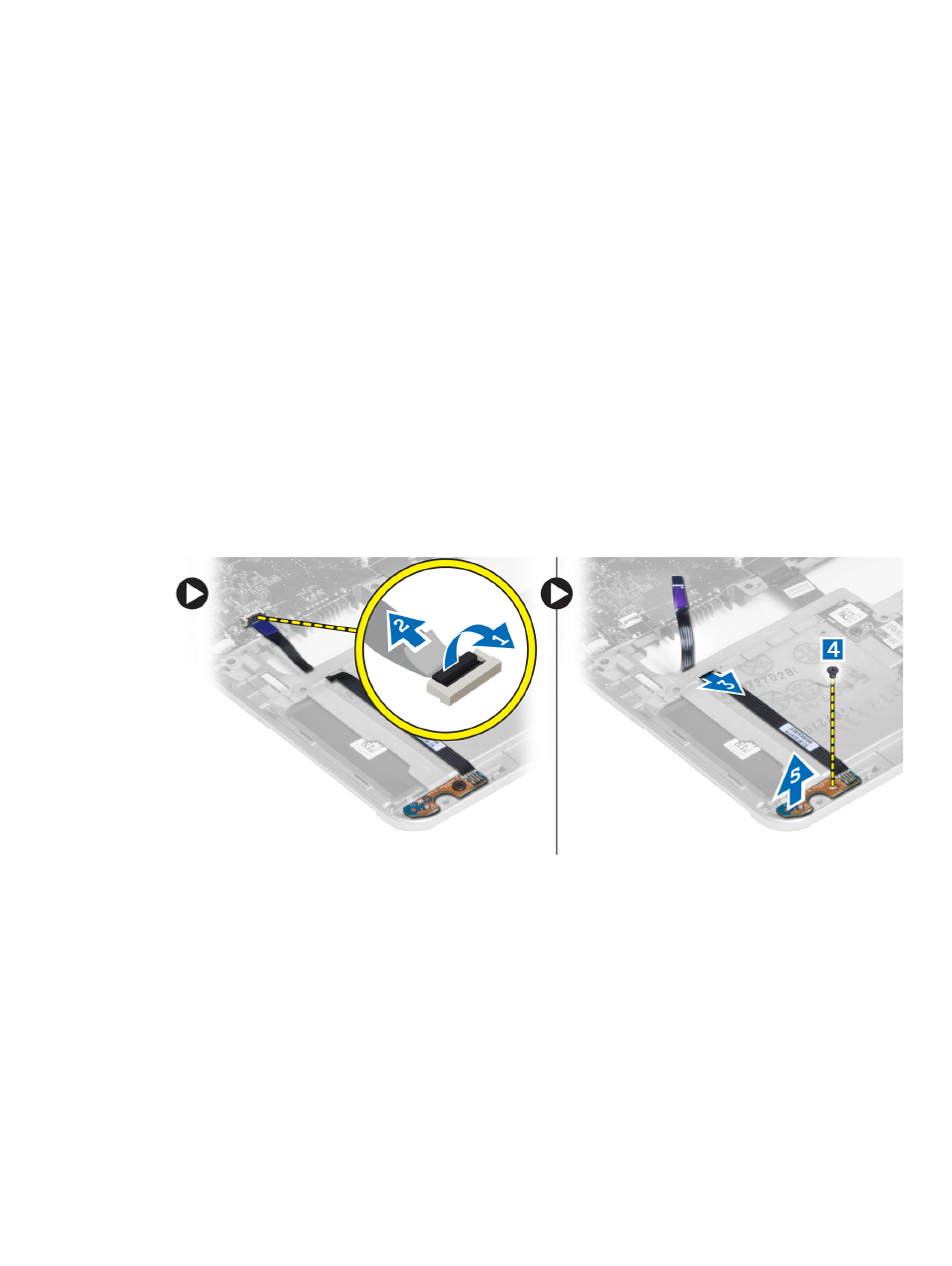

Извлечение
датчика Холла
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) карту SD
c) нижнюю крышку
d) клавиатура
e) упор для рук в сборе
3.
Отсоедините
кабель датчика Холла и извлеките из направляющего желобка.
4.
Выверните
винт, которым датчик Холла крепится к корпусу компьютера, и извлеките его.
Установка
датчика Холла
1.
Установите
датчик Холла на его место в компьютере.
2.
Затяните
винт, которым датчик Холла крепится к корпусу компьютера.
3.
Проложите
и подсоедините кабель датчика Холла.
4.
Снимите
:
a) упор для рук в сборе
b) клавиатура
c) нижнюю крышку
d) карту SD
35
