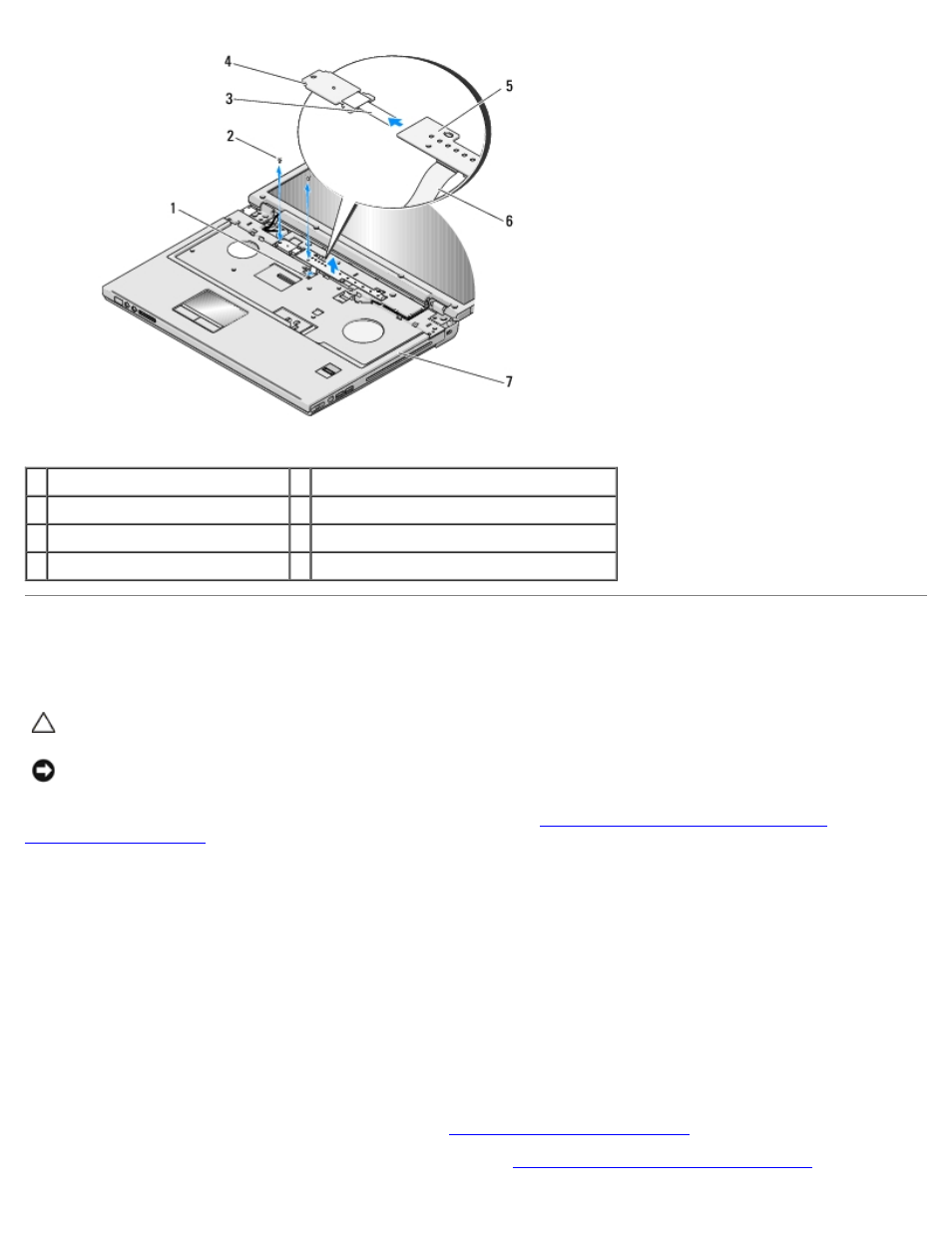

1 разъем на системной плате 2 винты M2 x 3 мм (2)
3 кабель панели кнопки питания 4 панель кнопки питания
5 мультимедийная панель
6 кабель панели мультимедийных кнопок
7 упор для рук
Установка панелей кнопки питания и мультимедийных
кнопок
ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению операций данного раздела, выполните
инструкции по технике безопасности, прилагаемые к компьютеру.
ВНИМАНИЕ: Панель кнопки питания и мультимедийных кнопок следует извлекать и устанавливать как единое
целое.
Данная процедура предполагает завершение процедуры извлечения Извлечение панелей кнопки питания и
мультимедийных кнопок .
1. Вставьте кабель панели кнопки питания в разъем, расположенный снизу панели мультимедийных кнопок.
2. Установите панель кнопки питания, расположив ее под выступами упора для рук и совместив резьбовые
отверстия.
3. Аккуратно проложите кабель панели мультимедийных кнопок под упором для рук.
4. Сдвигая панель мультимедийных кнопок вправо, выровняйте ее под выступами упора для рук и совместите
резьбовые отверстия.
5. Установите винт M2 x 3 мм, фиксирующий панель кнопки питания на подставке для рук.
6. Установите винт M2 x 3 мм, фиксирующий панель мультимедийных кнопок на подставке для рук.
7. Подсоедините кабель панели мультимедийных кнопок к разъему системной платы.
8. Установите на место клавиатуру (смотрите раздел Обратная установка клавиатуры ).
9. Установите на место шарнирную крышку (смотрите раздел Обратная установка шарнирной крышки ).
