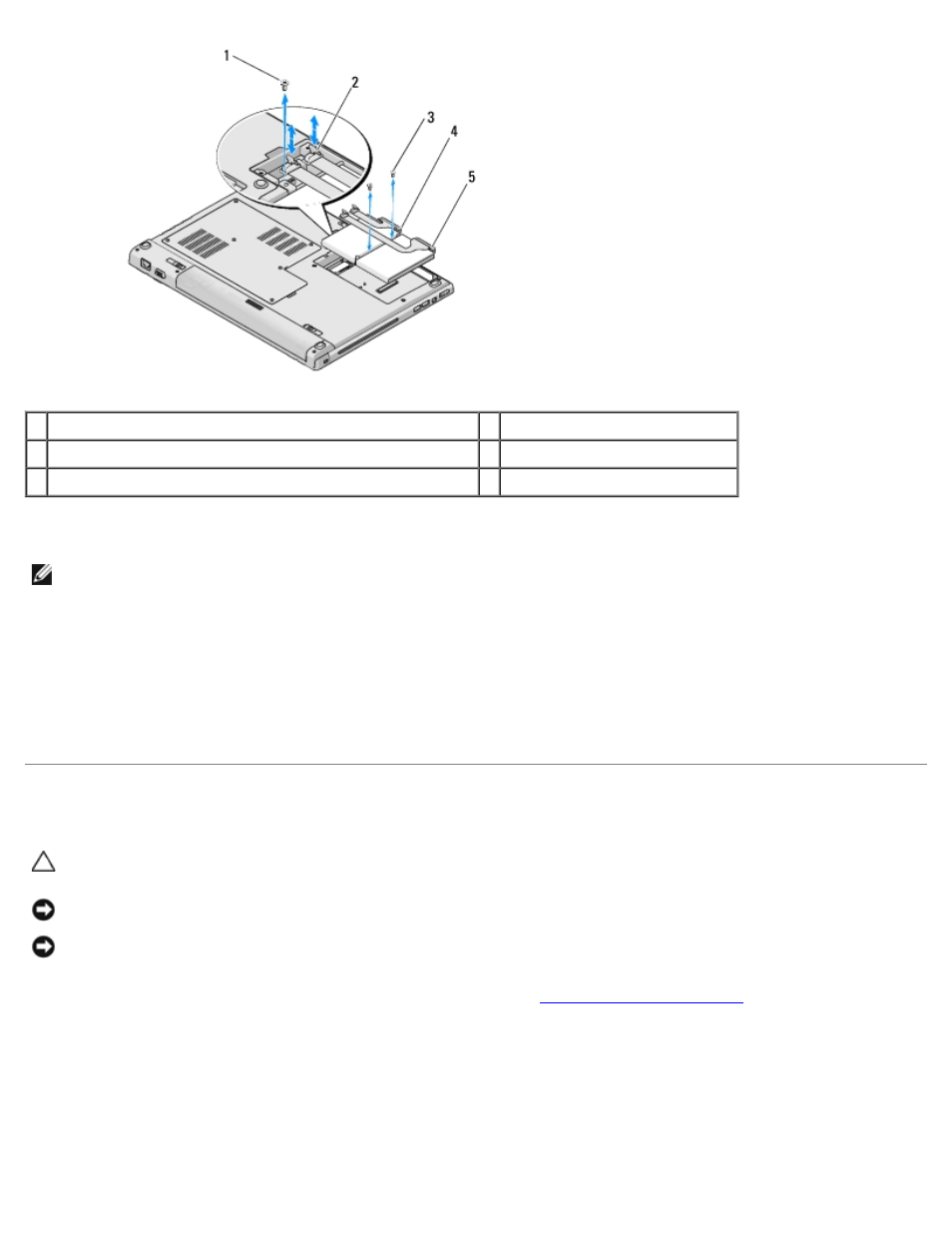

1 винт, прикрепленный к металлическому язычку (1) 2 разъем кабеля жесткого диска
3 винты, прикрепленные к металлическому основанию (2) 4 кабель жесткого диска
5 жесткий диск
6. Отсоедините разъем кабеля жесткого диска от материнской платы.
ПРИМЕЧАНИЕ: Кабель жесткого диска соединен с жестким диском с одной стороны и с материнской платой с
другой стороны. При поднятии жесткого диска и его извлечении из компьютера соединение с жестким диском
можно не трогать. Обязательно отсоединяйте разъем кабеля жесткого диска от материнской платы перед
извлечением жесткого диска.
7. Потяните за майларовый выступ для разблокировки жесткого диска.
8. Приподнимите жесткий диск вместе с кабелем жесткого диска и извлеките их из компьютера. Возможно, более
удобным вариантом будет приподнимание жесткого диска со стороны, противоположной разъему жесткого диска
для кабеля жесткого диска.
Обратная установка жесткого диска
ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению операций данного раздела, выполните
инструкции по технике безопасности, прилагаемые к компьютеру.
ВНИМАНИЕ: Жесткие диски крайне хрупкие. Соблюдайте осторожность при обращении с жестким диском.
ВНИМАНИЕ: Равномерно надавите на жесткий диск, чтобы задвинуть его в отсек. Приложение чрезмерного
усилия может привести к повреждению разъема.
Данная процедура предполагает завершение процедуры извлечения Извлечение жесткого диска .
1. Вверните два винта, фиксирующие жесткий диск на его металлическом основании.
2. Убедитесь, что жесткий диск прикреплен к кабелю жесткого диска.
3. Переустановите жесткий диск с его металлическим основанием в отсеке для жесткого диска.
4. Подсоедините разъем кабеля жесткого диска к материнской плате.
5. Вверните винт из металлического язычка, расположенного рядом с кабелем жесткого диска.
