Назад на страницу содержания
Оптический дисковод
Dell™ Vostro™ 1710 руководство по обслуживанию
Извлечение оптического дисковода
Обратная установка оптического дисковода
Извлечение оптического дисковода
ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению операций данного раздела, выполните
инструкции по технике безопасности, прилагаемые к компьютеру.
1. Выполните процедуры, описанные в разделе Перед началом работы с компьютером .
2. Снимите крышку жесткого диска. См. в разделе Извлечение жесткого диска иллюстрацию крышки жесткого
диска.
3. Извлеките плату беспроводной локальной сети (смотрите раздел Извлечение платы WLAN ).
4. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
5. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
6. Снимите дисплей в сборе (смотрите раздел Снятие дисплея в сборе ).
7. Снимите упор для рук (смотрите раздел Снятие подставки для рук ).
8. Извлеките винт M2,5 x 5 мм из оптического дисковода.
9. Приподнимите тыльную сторону дисковода и отсоедините кабель оптического дисковода из разъема на системной
плате.

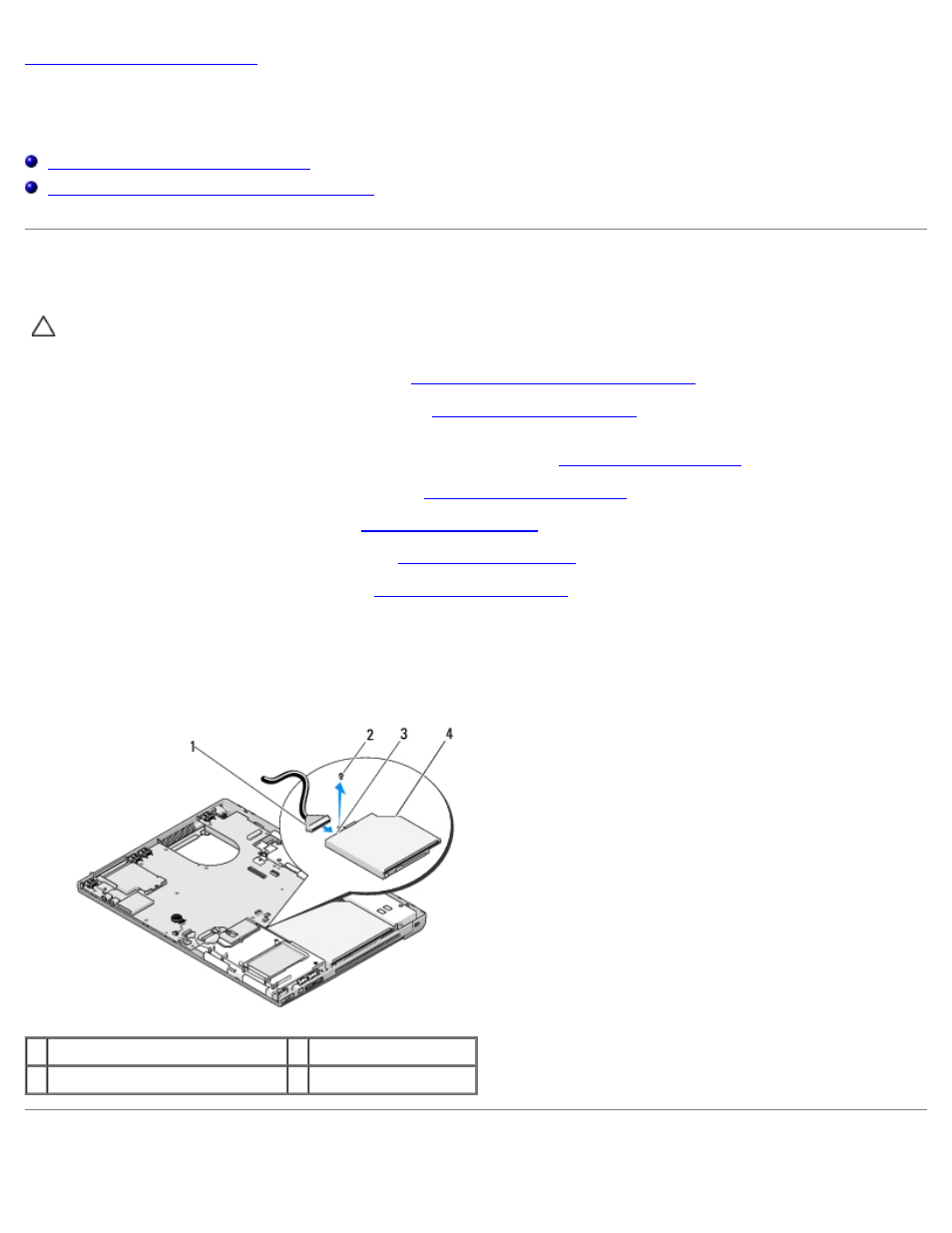

1 кабель оптического дисковода 2 винт M2,5 x 5 мм (1)
3 разъем оптического дисковода 4 оптический дисковод
Обратная установка оптического дисковода
