Упор для рук
Dell™ Vostro™ 1710 руководство по обслуживанию
Снятие упора для рук
Обратная установка упора для рук
Снятие упора для рук
ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению следующей процедуры, выполните
инструкции по технике безопасности, прилагаемые к компьютеру.
1. Выполните инструкции, описанные в разделе Перед началом работы с компьютером .
2. Снимите крышку жесткого диска. См. в разделе Извлечение жесткого диска иллюстрацию крышки жесткого
диска.
3. Извлеките плату беспроводной локальной сети (смотрите раздел Извлечение платы WLAN ).
4. Извлеките все платы или заглушки, установленные в слоте ExpressCard и слоте для плат «8-в-1».
5. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
6. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
7. Снимите дисплей в сборе (смотрите раздел Снятие дисплея в сборе ).

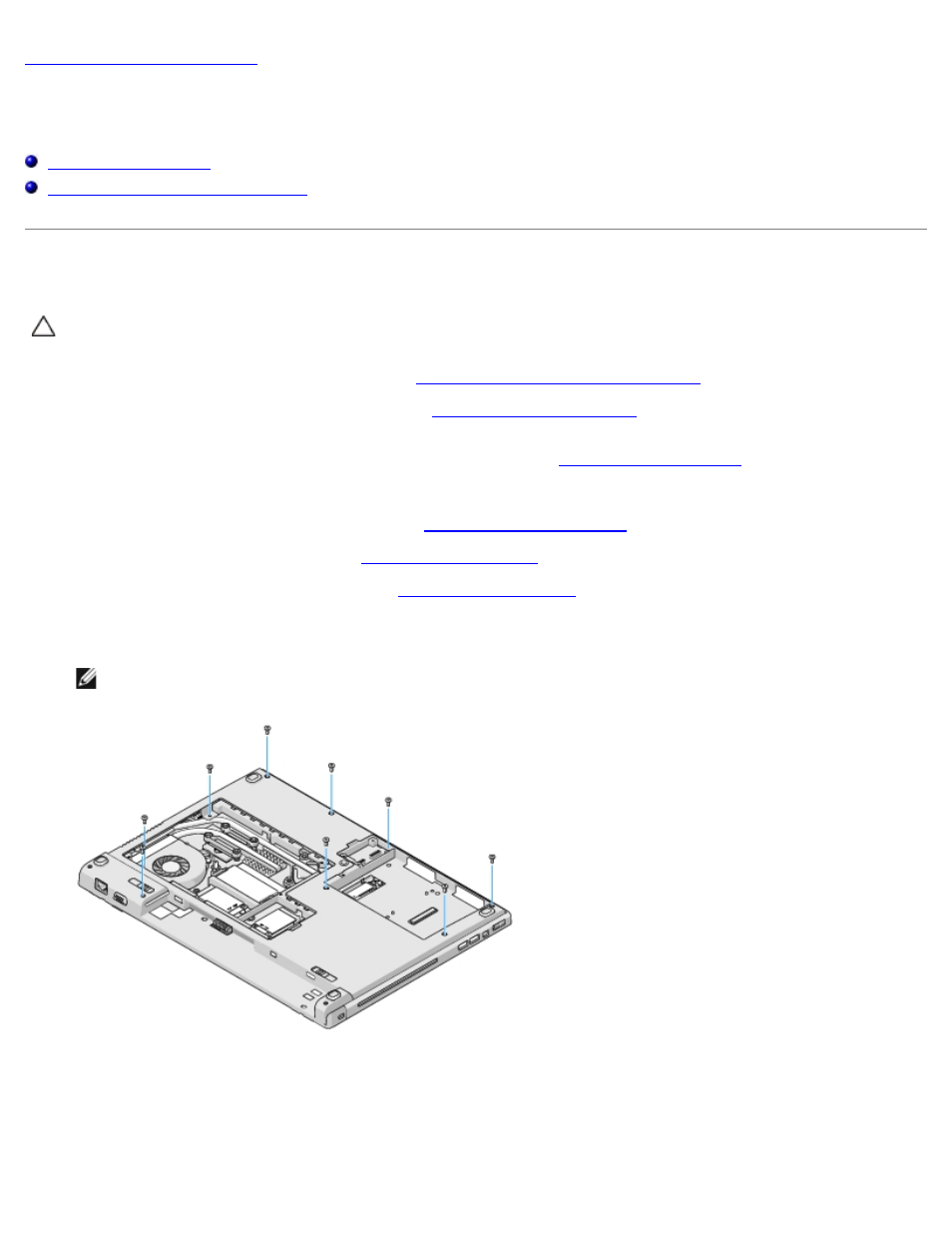

8. Извлеките восемь винтов M2,5 x 8 мм из нижней части компьютера и один винт M2 x 3 мм из вентилятора.
ПРИМЕЧАНИЕ: Расположение винтов может незначительно отличаться от показанного на иллюстрации
ниже.
9. Переверните компьютер и извлеките восемь винтов M2,5 x 5 мм, фиксирующие верхнюю часть упора для рук. С
помощью символов «P», расположенных на упоре для рук, найдите местоположение винтов.
10. Извлеките три винта с головкой под ключ, расположенные со стороны упора для рук, обращенной к дисплею.
