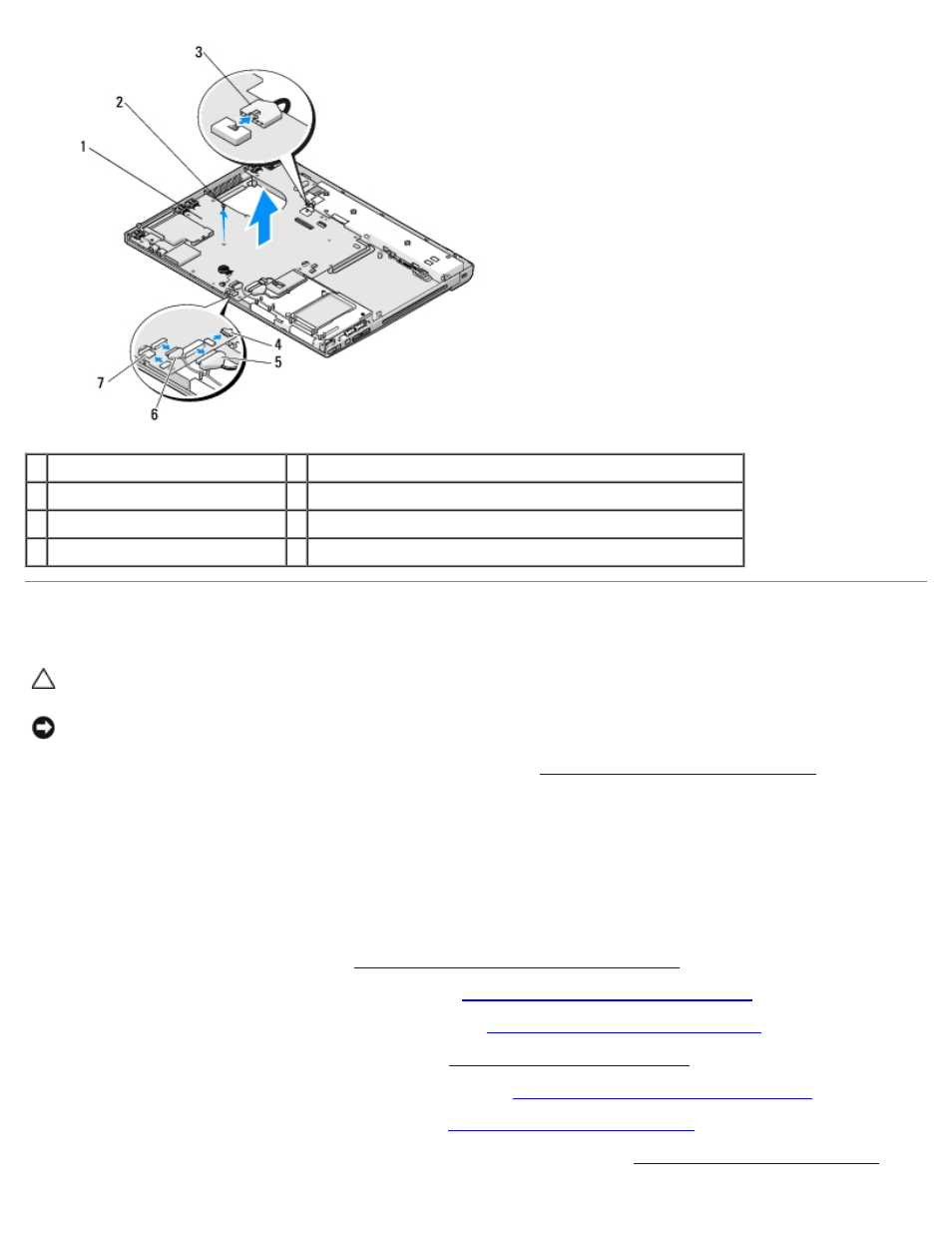

1 системная плата 2 винты M2,5 x 5 мм для крепления системной платы (2)
3 кабель DC-in 4 разъем кабеля платы с поддержкой технологии Bluetooth
5 кабель оптического дисковода 6 разъем кабеля дочерней платы 1394/USB
7 разъем кабеля динамика
Обратная установка системной платы в сборе
ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению следующей процедуры, выполните
инструкции по технике безопасности, прилагаемые к компьютеру.
ВНИМАНИЕ: Убедитесь, что свободно свисающие кабели не оказались зажаты под системной платой.
Данная процедура предполагает завершение процедуры извлечения Извлечение системной платы в сборе .
1. Вставьте левый край системной платы в основание компьютера под углом, чтобы разъемы системной платы
совместились с отверстиями в основании компьютера, затем осторожно опустите системную плату, установив ее
на место.
2. Вверните обратно три винта M2,5 x 5 мм на системной плате.
3. Подсоедините кабель дочерней платы 1394/USB к разъему системной платы.
4. Отсоедините кабель DC-in и кабель динамика от системной платы.
5. Установите оптический дисковод (см. Обратная установка оптического дисковода ).
6. Установите на место упор для рук (смотрите раздел Обратная установка подставки для рук ).
7. Установите на место дисплей в сборе (смотрите раздел Обратная установка дисплея в сборе ).
8. Установите на место клавиатуру (смотрите раздел Обратная установка клавиатуры ).
9. Установите на место шарнирную крышку (смотрите раздел Обратная установка шарнирной крышки ).
10. Установите на место вентилятор (смотрите раздел Обратная установка вентилятора ).
11. Установите на место плату беспроводной локальной сети (смотрите раздел Обратная установка платы WLAN ).
