Dell Vostro 1710 (Early 2008) - Инструкция (Страница 21)

2. Отсоедините антенну от платы WLAN (см. Извлечение платы WLAN ).
3. Снимите шарнирную крышку (смотрите раздел Снятие шарнирной крышки ).
4. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
5. Снимите дисплей в сборе (смотрите раздел Снятие дисплея в сборе ).
6. Снимите лицевую панель дисплея (смотрите раздел Снятие лицевой панели дисплея ).
7. Снимите панель дисплея (смотрите раздел Снятие панели дисплея ).
8. Выкрутите два винта M2,5 x 5 мм из шарниров.
9. Снимите панель дисплея (смотрите раздел Снятие панели дисплея ).
10. Приподнимите панель дисплея и снимите ее с верхней крышки.
11. Отсоедините кабель дисплея от разъема на тыльной стороне панели дисплея.
12. Отсоедините кабель дисплея от инвертора дисплея, расположенного на тыльной стороне панели дисплея.

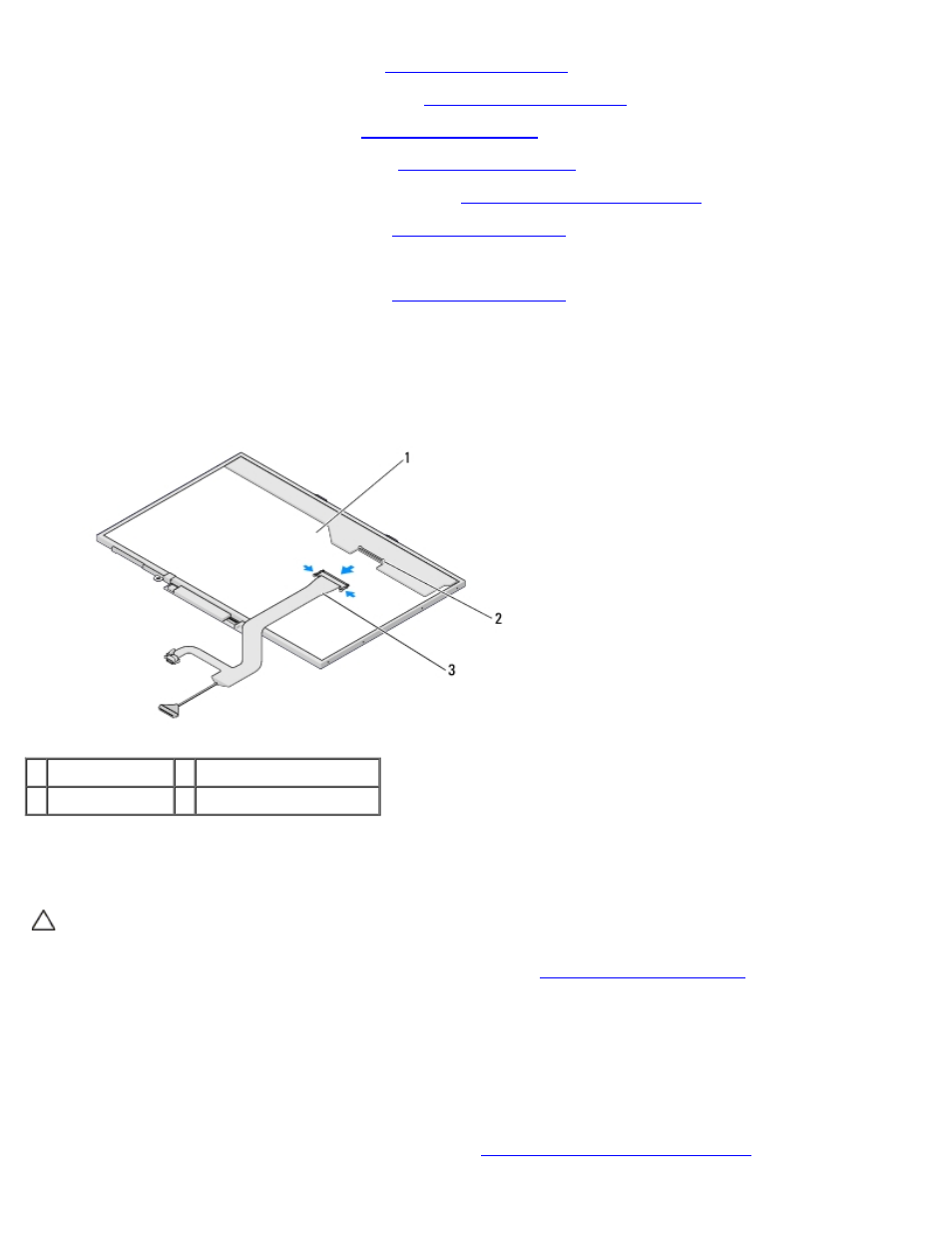

1 панель дисплея 2 разъем кабеля дисплея
3 кабель дисплея
Обратная установка кабеля дисплея
ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению следующей процедуры, выполните
инструкции по технике безопасности, прилагаемые к компьютеру.
Данная процедура предполагает завершение процедуры извлечения Извлечение кабеля дисплея .
1. Подключите кабель дисплея к инвертору дисплея, расположенному на тыльной стороне панели дисплея.
2. Подсоедините кабель дисплея к разъему на тыльной стороне панели дисплея.
3. Совместите направляющие штыри, расположенные в верхней части шарнирных панелей дисплея, и установите
панель дисплея в верхней крышке.
4. Вверните два винта M2,5 x 5 мм в шарниры.
5. Установите на место панель дисплея (смотрите раздел Обратная установка панели дисплея ).
