Модуль процессора
Dell™ Vostro™ 1710 руководство по обслуживанию
Обратная установка модуля процессора
Извлечение модуля процессора
ПРЕДУПРЕЖДЕНИЕ:
Перед тем как приступить к выполнению следующей процедуры, выполните
инструкции по технике безопасности, прилагаемые к компьютеру.
1. Выполните инструкции, описанные в разделе
Перед началом работы с компьютером
.
2. Ослабьте восемь винтов, фиксирующие крышку отсека памяти. (См. в разделе
иллюстрацию крышки модуля памяти.)
3. Снимите крышку отсека памяти и отложите ее в сторону.
4. Извлеките вентилятор (смотрите раздел
).
5. Извлеките блок радиатора процессора (смотрите раздел
Извлечение блока радиатора процессора
ВНИМАНИЕ:
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при
повороте кулачкового винта.

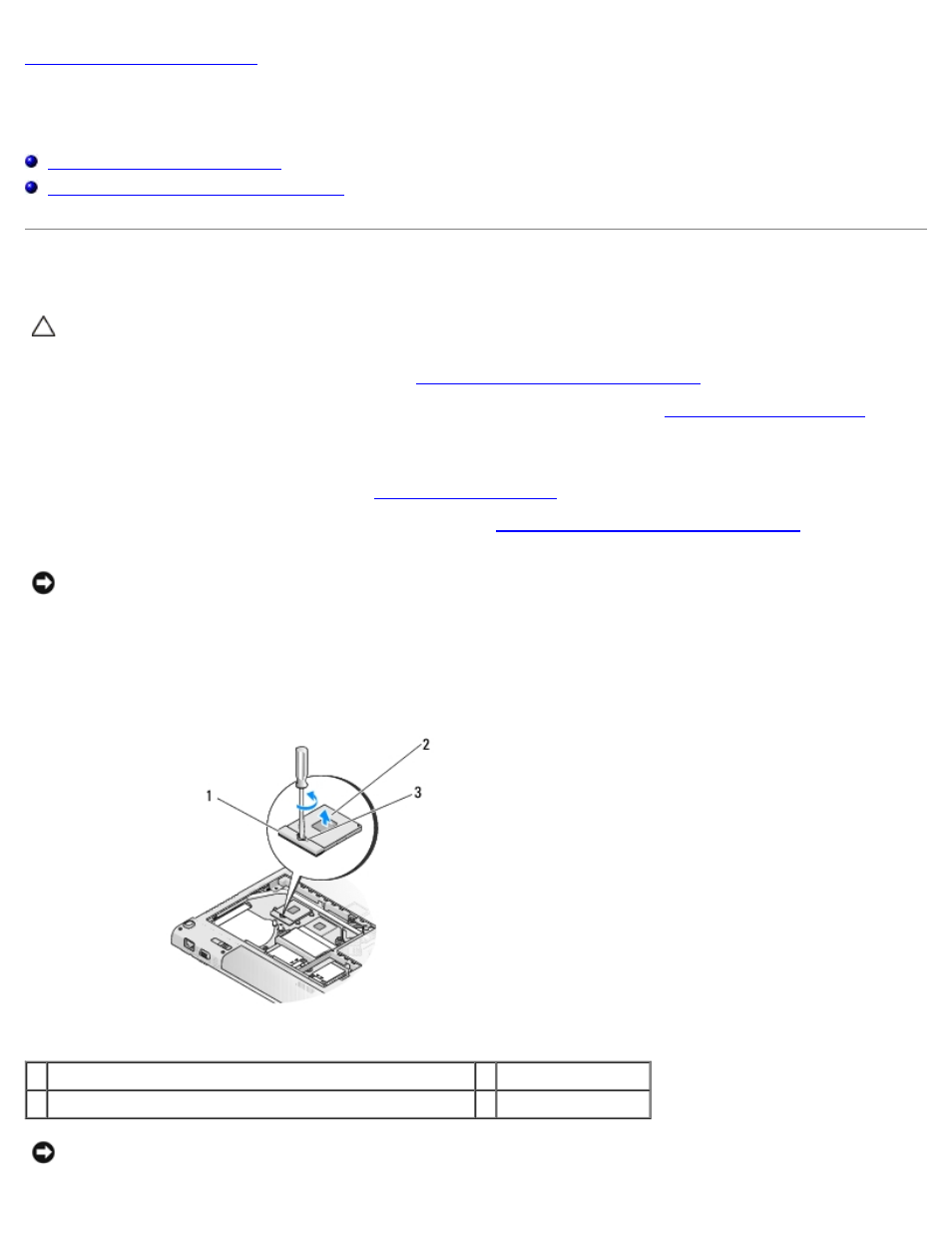

6. Для ослабления гнезда с нулевым усилием сочленения поверните с помощью небольшой отвертки с плоским
жалом и кулачковый винт гнезда с нулевым усилием сочленения против часовой стрелки, переместив его до
кулачкового фиксатора.
1 гнездо с нулевым усилием сочленения
2 модуль процессора
3 кулачковый винт гнезда с нулевым усилием сочленения
ВНИМАНИЕ:
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на
блоке радиатора процессора. Находящиеся на коже жировые вещества могут снизить теплопроводность
