ВНИМАНИЕ:
Убедитесь, что антенные кабели не застряли под пластмассовыми язычками на упоре для рук.
10. Приподнимите антенные кабели из-под выступов на упоре для рук и сместите антенный кабель, извлекая его
из-под упора для рук.
11. Приподнимите дисплей в сборе и снимите его с компьютера.

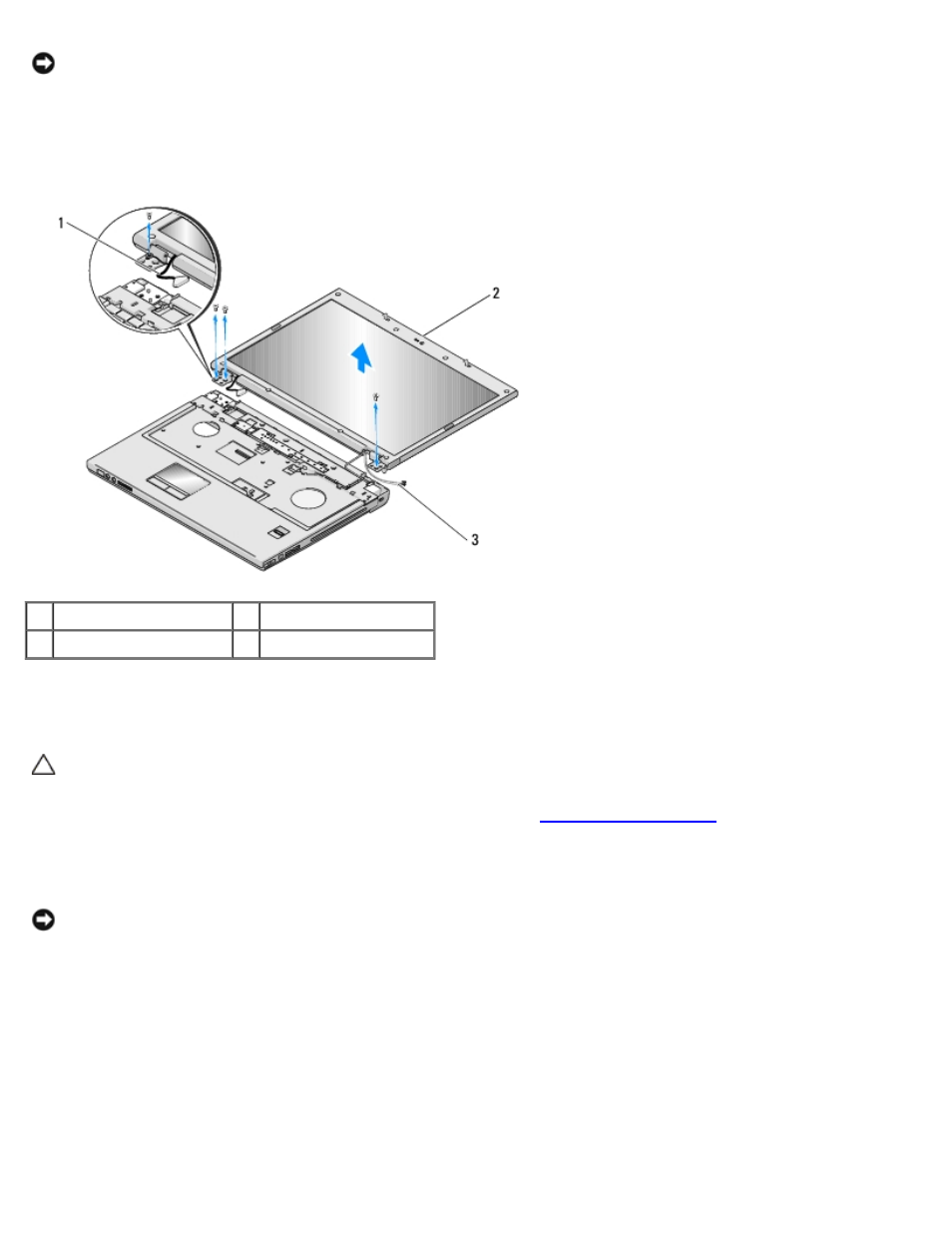

1 кабель дисплея
2 дисплей в сборе
3 антенные кабели
Обратная установка дисплея в сборе
ПРЕДУПРЕЖДЕНИЕ:
Перед тем как приступить к выполнению следующей процедуры, выполните
инструкции по технике безопасности, прилагаемые к компьютеру.
Данная процедура предполагает завершение процедуры извлечения
1. Совместите шарниры дисплея с отверстиями в основании компьютера, а затем опустите дисплей, чтобы он встал
на место.
ВНИМАНИЕ:
Убедитесь, что кабель дисплея и антенные кабели правильно проложены и зафиксированы под
пластмассовыми язычками подставки для рук.
2. Расположив компьютер верхней стороной вверх, вверните в правильной последовательности три
пронумерованных винта M2,5 x 5 мм в основание дисплея в сборе.
3. Уложите антенные кабели под пластмассовыми язычками на упоре для рук.
4. Протяните антенные кабели через отверстие в упоре для рук и основание компьютера.
5. Подсоедините кабель дисплея к соответствующему разъему на системной плате.
6. Вверните винт, фиксирующий кабель дисплея на основании дисплея в сборе.
7. Последовательно установите четыре винта M2,5 x 5 мм в основание дисплея в сборе.
