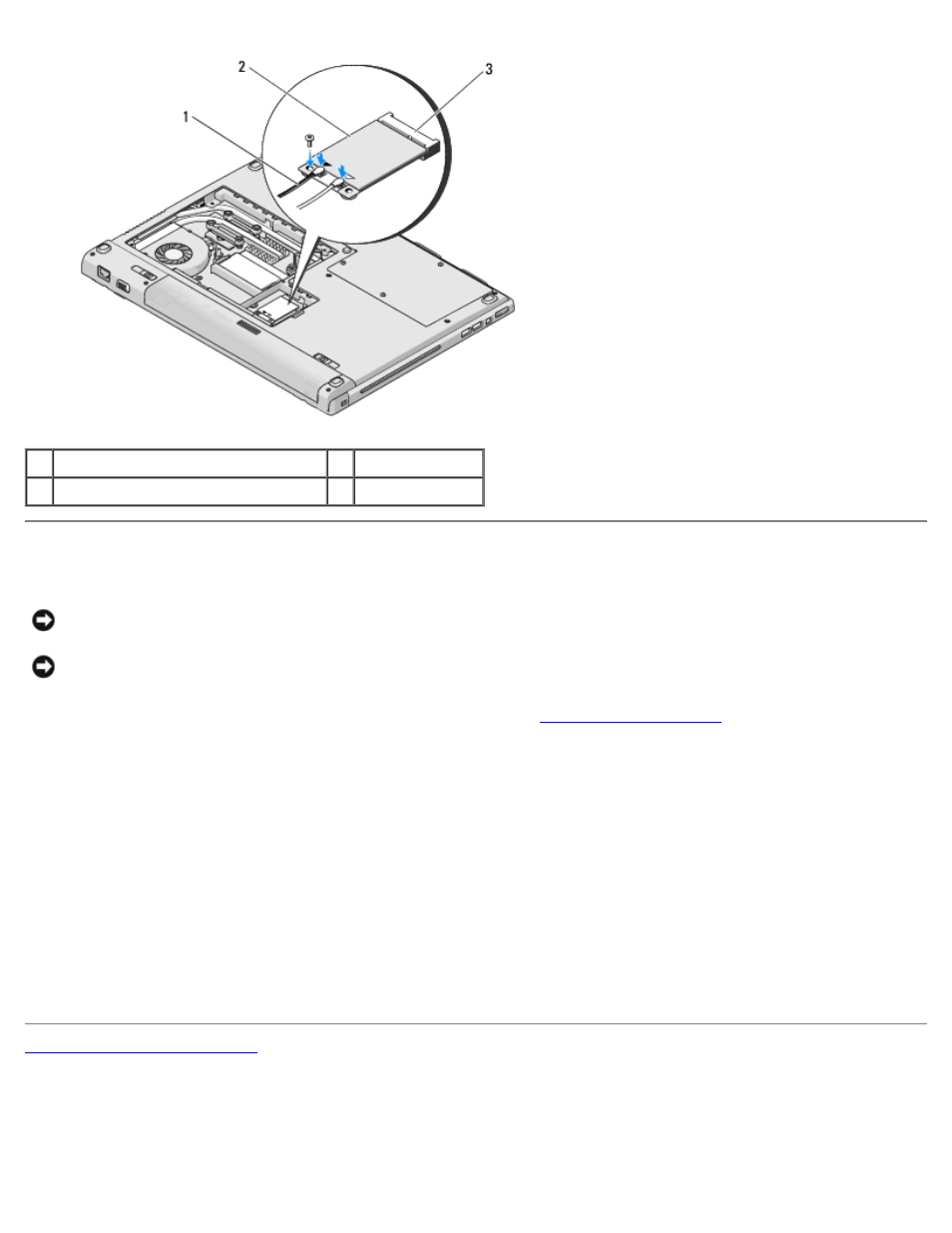

1 антенные кабели (2)
2 плата WLAN
3 разъем на системной плате
Обратная установка платы WLAN
ВНИМАНИЕ:
Разъемы имеют ключ, что обеспечивает правильность вставки. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате и измените направление установки платы.
ВНИМАНИЕ:
Во избежание повреждения платы беспроводной локальной сети не разрешается размещать кабели
под платой.
Данная процедура предполагает завершение процедуры извлечения
1. Вставьте разъем платы беспроводной локальной сети в разъем на системной плате под углом 45°.
2. Подсоедините антенные кабели к устанавливаемой плате WLAN.
Если на этикетке платы WLAN имеются два треугольника (белый и черный), подсоедините белый антенный кабель
к разъему с маркировкой «main» («главный») (белый треугольник) и подсоедините черный антенный кабель к
разъему с маркировкой «aux» («дополнительный») (черный треугольник).
Если на этикетке платы WLAN имеются три треугольника (белый, черный и серый), подсоедините белый антенный
кабель к разъему с белым треугольником), подсоедините черный антенный кабель к разъему с черным
треугольником и подсоедините серый антенный кабель к разъему с серым треугольником.
3. Установите винт M2 x 3 мм, фиксирующий плату WLAN.
4. Установите крышку отсека памяти и затяните восемь винтов, фиксирующие крышку отсека памяти.
