ЭКСПЛУАТАЦИЯ ВАЛКОВОЙ КОСИЛКИ
Форма 169553 67 Издание A
2. Поднимите ограничители на цилиндрах
подьема жатки
3. Опустите жатку на транспортные колеса.
4. Отсоедините центральное звено.

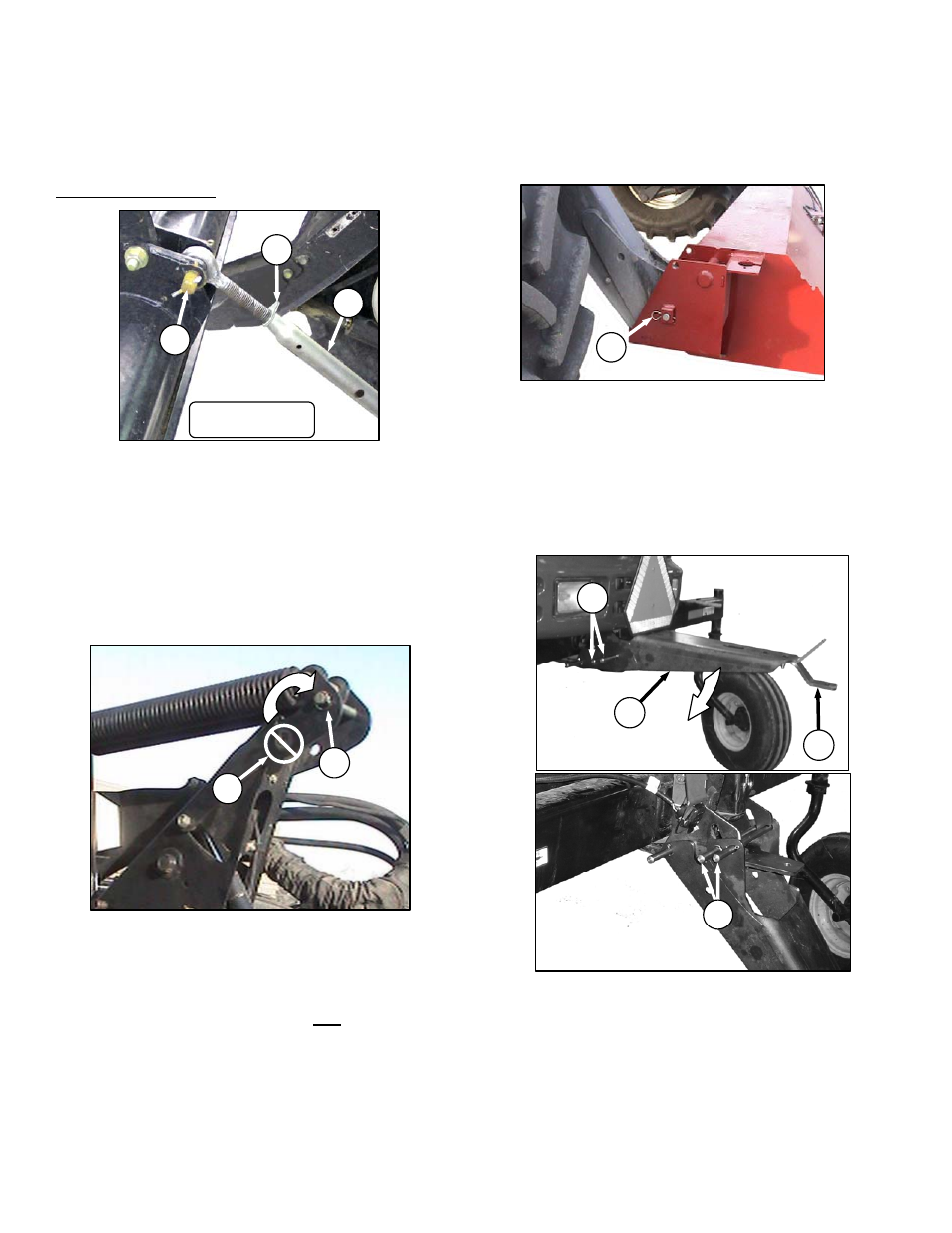

Meханическое звено
1. Ослабьте гайку (G),и поверните трубку (H)
чтобы снять нагрузку с центрального звена
2. Снимите шпильку (J), и снимите палец чтобы
отсоединить от косилки. Установите палец на
жатку.
i. Отгоните косилку от жатки.
j. Снимите секции дышла с положения хранения на
жатке,
соберитe,и присоедините к жатке
См.руководство по эксплуатацции Жатки.
k. Присоедините противовсе к косилке так:
ВАЖНО
Для предупреждения повреждения системы
подьема при опускании лап без жатки или
противовеса присоединенного к косилке,
убедитесь что флотационные пальцы в
положении хранения (С) и
не в рабочем
положении (В) .
1. Переместите косилку так, чтобы подъёмные
лапы косилки расположились в карманах
противовеса
.
2. Поднимите слегка лапы.
3. Заглушите двигатель и выньте ключ.
4. Установите стопорные пальцы (D) в карманы
через лапы косилки. Зафиксируйте шпилькой .
ПРИМЕЧАНИЕ
Пальцы (D) были предварительно сняты с
нижнего конца подьемных лап.
l. Позади косилки, опустите кронштейн сцепки из
“полевого положения” так:
1. Удерживая опору сцепки (K), снимите 2 пальца
(L) с переднего конца.
2. Опустите опору в показанное положение, и
установите два пальца (L) в верхние 2
отверстия в опоре.
3. Дополнительная сцепка (M) прижелании может
быть удалена.
J
H
G
Показан D60
D
L
K
L
M
B
C
