ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
Форма
169553
105
Издание A
7.3.1.3

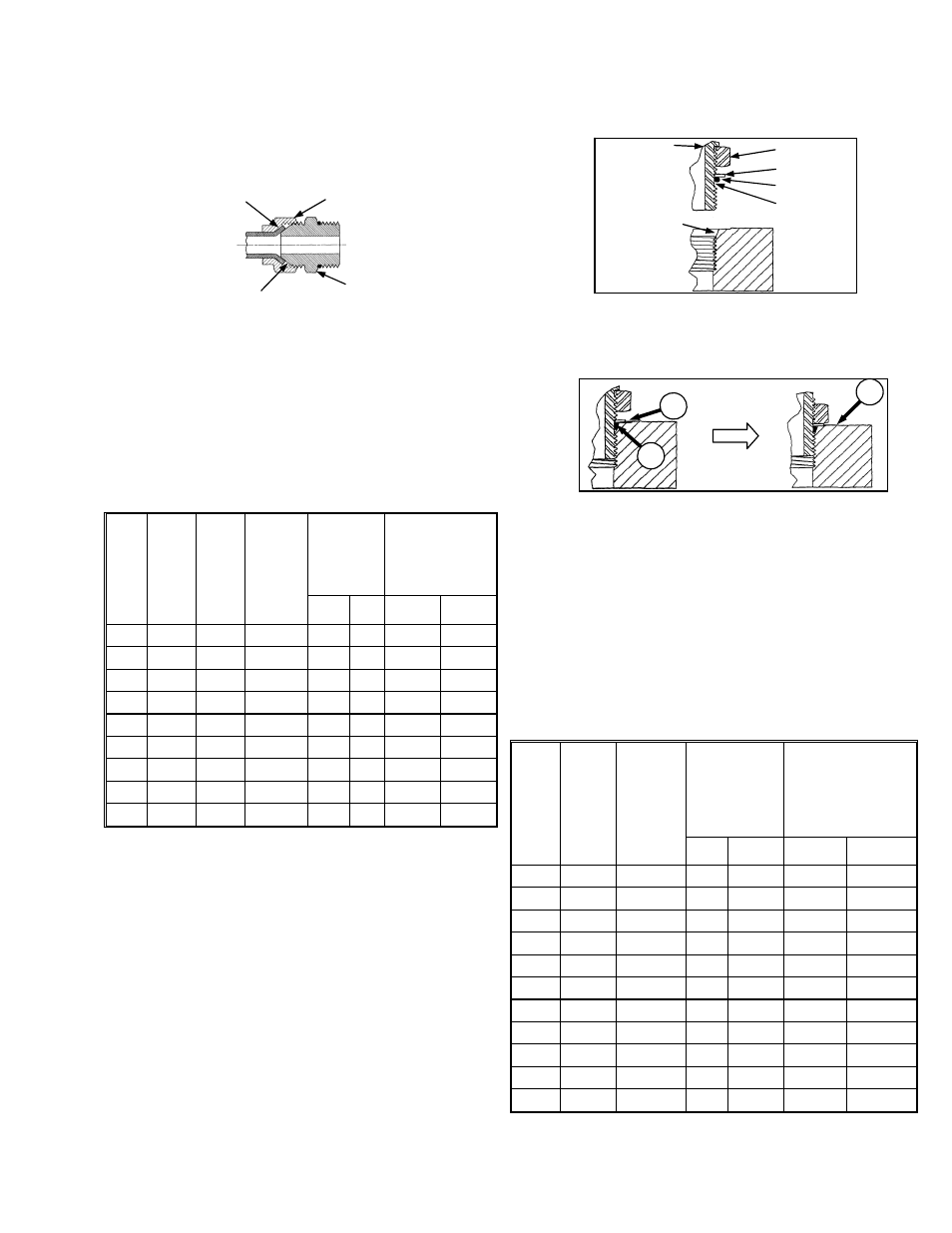

Гидравлические Фитинги
Конического типа
Проверьте коническую часть и седло для
конической части на наличие дефектов, которые
могут привести к утечке.
a. Отцентрируйте трубку с фитингом перед тем, как
закручивать
b. Смажьте соединение и рукой затягивайте стяжную
гайку, пока она не сядет
d.
Чтобы избежать скручивания трубок, пользуйтесь
двумя гаечными ключами. Один ключ установите
на корпусе соединителя, а вторым затягивайте
стяжную гайку с указанным крутящим моментом
SAE
NO.
РАЗМЕР
Трубки
(дюйм) РАЗМ
РЕЗЬБ
дюйм
РАЗМЕР
ГАЙКИ
от грани
до грани
(дюйм)
ЗНАЧЕНИЕ
КРУТЯЩЕГ
МОМЕНТА*
РЕКОМ. КОЛ-ВО
ПОВОРОТОВ
ДЛЯ ЗАТЯЖКИ
(ПОСЛЕ
ЗАТЯЖКИ
ПАЛЬЦЕМ)
фунт-
фут
нМ
плоскости Повороты
3 3/16 3/8
7/16 6 8 1 1/6
4 1/4 7/16
9/16 9
12 1 1/6
5 5/16 1/2
5/8 12
16 1 1/6
6 3/8 9/16
11/16 18 24 1
1/6
8 1/2 3/4
7/8 34
46 1 1/6
10 5/8 7/8
1 46
62
1 1/6
12 3/4
1-1/16
1-1/4 75
102 3/4 1/8
14 7/8 1-3/8
1-3/8 90
122 3/4 1/8
16 1
1-5/16
1-1/2 105
142 ¾
1/8
*
Значения крутящего момента даны для смазанных
соединений как при повторной сборке.
7.3.1.4
Гидравлические Фитинги с О-
Кольцом (ORB)
a. Проверьте кольцевое уплотнение и седло на
наличие грязи или видимых дефектов
b. На угловых фитингах отверните контргайку пока
шайба (А) не окажется поверх канавки ( В)
c. Вручную затягивайте фитинг , пока не подопрёте
шайбу (А) или поверхность шайбы (если фитинг
прямой) не опустится на поверхность (С) и
кольцевое уплотнение не усядется.
d. Позиционируйте фитинги, откручивая не более,
чем на один оборот.
e. Затягивайте прямые фитинги с крутящим
моментом, который указан.
f. Затягивайте угловые фитинги с крутящим
моментом, указанном в следующей Таблице,
придерживая при этом корпус фитинга ключом
SAE
NO.
РАЗМ
РЕЗЬБ
дюйм
РАЗМЕР
ГАЙКИ от
грани до
грани
(дюйм)
ЗНАЧЕНИЕ
КРУТЯЩЕГ
МОМЕНТА*
РЕКОМЕНДУ-ЕМОЕ
КОЛ-ВО
ПОВОРОТОВ
ДЛЯ
ЗАТЯГИВАНИЯ
(ПОСЛЕ
ЗАТЯГИВАНИЯ
ПАЛЬЦЕМ)
фунт-
фут
нМ
плоскости
Повороты
3 3/8 1/2 6 8 2
1/3
4 7/16 9/16 9 12 2
1/3
5 1/2 5/8 12 16 2
1/3
6 9/16 11/16 18 24 2
1/3
8 3/4 7/8 34 46 2
1/3
10 7/8
1 46 62 1-1/2 1/4
12 1-1/16 1-1/4 75 102
1
1/6
14 1-3/16 1-3/8 90 122
1
1/6
16 1-5/16 1-1/2 105 142 3/4
1/8
20 1-5/8 1-7/8 140 190 3/4
1/8
24 1-7/8 2-1/8 160 217 1/2
1/12
* Значения крутящего момента даны для смазанных
соединений как при повторной сборке.
Контргай
Шайба
O-Кольцо
Канавка
Фитинг
Седло
A
B
C
Раструб
Седло
Корпу
Гайка
