Техуход / техобслуживание – Инструкция по эксплуатации MacDon M105 Operators Manual
Страница 142
ТЕХУХОД / ТЕХОБСЛУЖИВАНИЕ
Форма
169553
140
Издание A
B
C
0.08-0.24 in.
(2-6 mm)
7.9.2

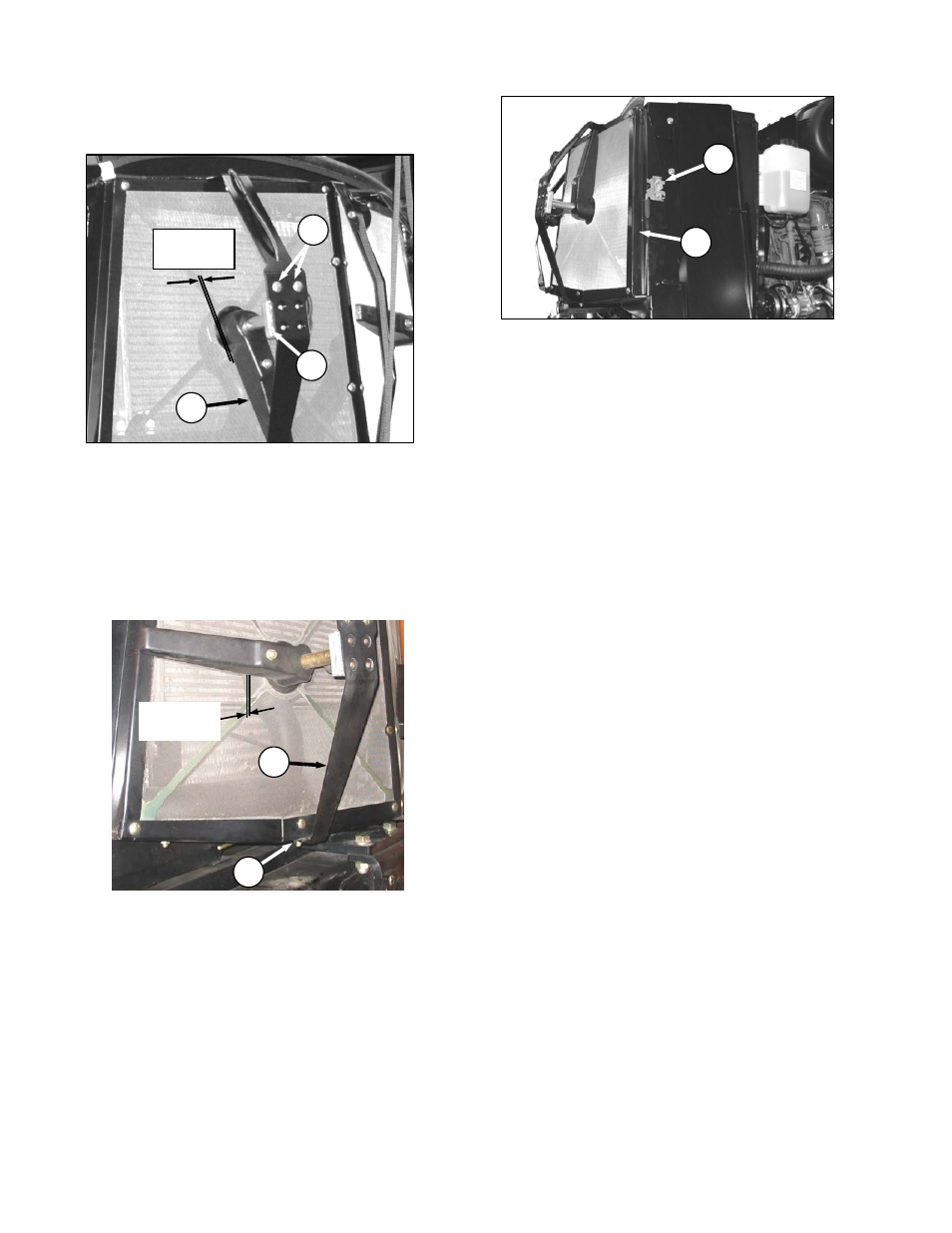

ЗАЗОР МЕЖДУ РОТОРОМ И ЭКРАНОМ
a. Проверьте зазор между “дворниками” и экраном
по всей длине и траектории вращения. Должно
быть 1-8 мм .
ПРИМЕЧАНИЕ
“Дворники“ могут касаться решетки
пока они продолжают вращаться
b. Если небходимо, отрегулируйте зазор, как
показано:
1. Ослабьте гайку (B) кронштейна мотора (C).
2. Переместите кронштейн ближе или дальше
для установки зазора 0.08-0.24 дюйм. (2-6
mm) от решетки до центра.
3. Затяните гайку (B).
4. Отпустите два болта крепления мотора (D).
5. Переместите мотор/ канал в сборе (E) для
получения зазора 0.04-0.32 in. (1-8 mm) между
решеткой и ротором.
6.
Затяните гайки (D) крепления мотора
.
c. Закройте решетку (F) и зафиксируйте замком (G).
d.
Опустите крышку капота
.
G
F
A
D
E
0.04-0.32 in.
(1-8 mm)
