Приложение б – Инструкция по эксплуатации Det-Tronics OPECL Infrared Hydrocarbon Gas Detector
Страница 51
Б-1
95 -3556
ПРИЛОЖЕНИЕ Б

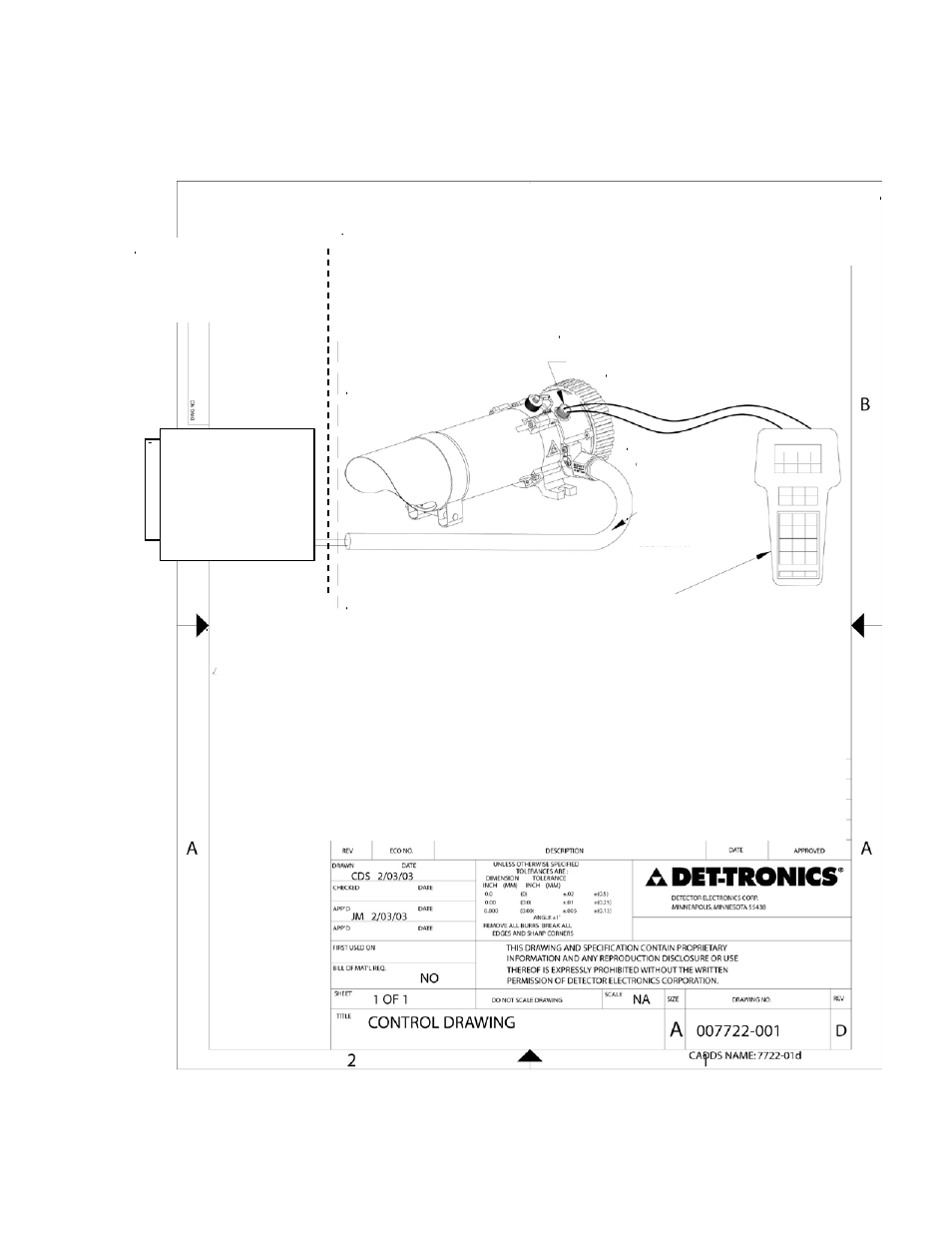

Контрольный чертёж 007722-001 подключения коммуникатора HART
Модель OPECL обеспечивает искробезопасный разъём, сертифицированный, для
подключения коммуникатора HART при установке в соответствии с ГОСТ Р 51330.10.
Для эксплуатации в зонах класса I, категории 1, групп B, C, D (T4);
класса I, категории 2, групп А, B, C, D (T4);
при температуре окружающей среды от –40
о
C …+ 60
о
C
Взрывобезопасная
зона
Искробезопасный порт HART.
Зонная классификация:
Максимальная
длина кабеля
61
0 м.
Примечание: Сертификация газоанализатора модели OPECL не
распространяется на устройство, к которому он может
быть подключён и которое выполняет обработку
электронного
сигнала
для
конкретного
конечного
применения.
Коммуникатор HART,
производства Rosemount
Прибор
Приёмно-
контрольный
Модель
OPECL
U
о = 4,0 B, Iо = 100 mA
Со = 20 мкФ, Lо = 500 мкГ
