95-3556
36
ПРЕДУПРЕЖДЕНИЕ
С новым модулем следует обращаться осторожно, чтобы избежать его повреждения.
Поскольку оптические линзы и электронная плата выступают за пределы корпуса
модуля, то модуль следует класть только на его боковую поверхность.
4.
Убедиться в наличии уплотнительного кольца O-ring на сменном модуле, в отсутствии
повреждений уплотнительного кольца и правильном его размещении в посадочном пазу, см.
рис. 23. Уплотнительное кольцо O-ring предназначено для обеспечения водонепроницаемости
корпуса модулей газоанализатора.

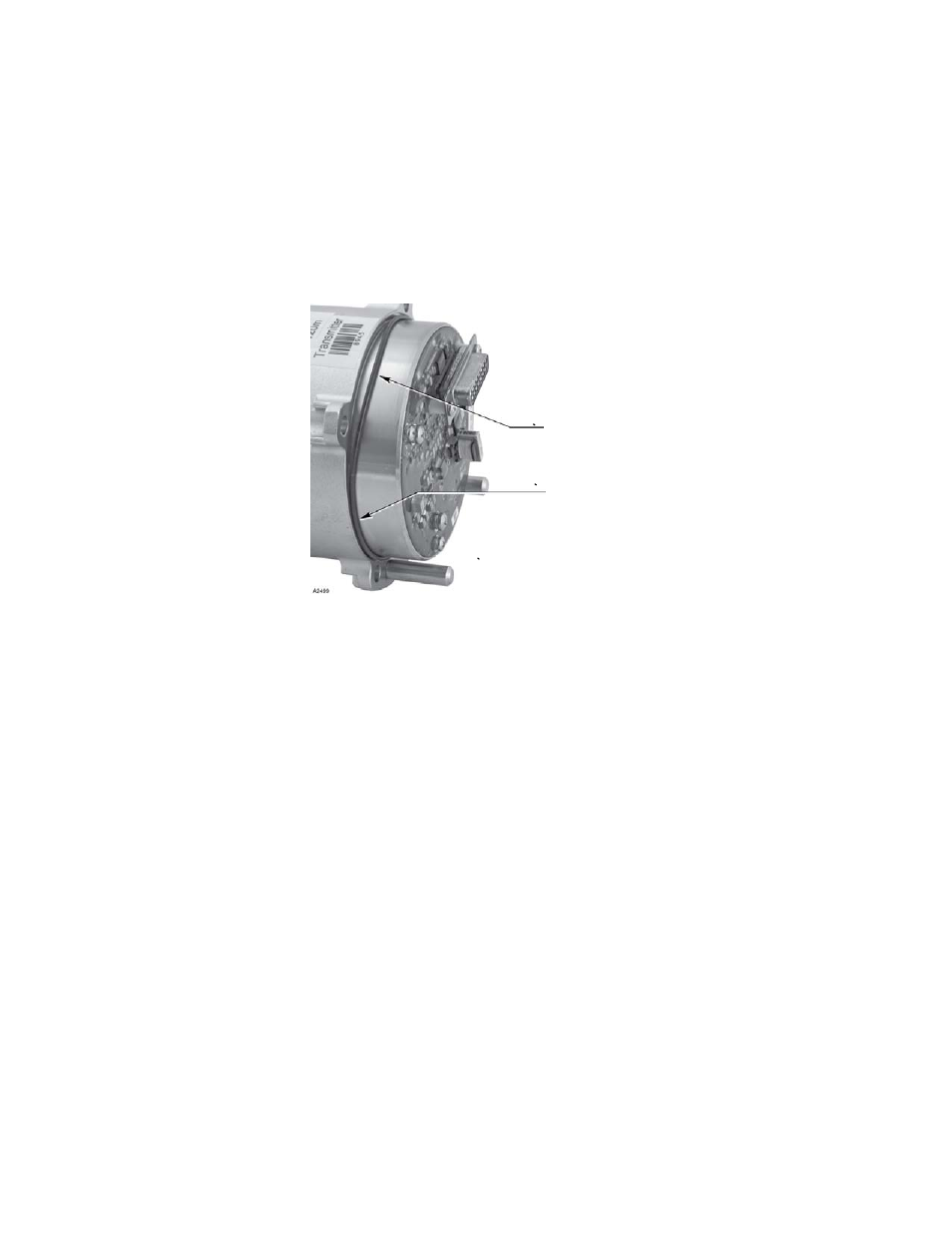

Рис. 23. Установка уплотнительного кольца O-ring в модуле газоанализатора OPECL.
ПРИМЕЧАНИЕ
При замене модуля приёмника, применяемого в системе Eagle Quantum Premier,
необходимо будет установить адресные переключатели шлейфа LON. Установите
переключатели в новом модуле в соответствии с тем же адресом, что и заменяемый
модуль
прежде, чем поместить новый модуль в корпус.
5.
Два направляющих штифта на корпусе сменного модуля должны быть сцентрированы с двумя
отверстиями в перегородке клеммного отсека, и затем модуль вставляется прямо в
перегородку.
6.
Вставить на место и затянуть четыре фланцевых крепёжных болта в следующей
последовательности – сначала частично затянуть все четыре болта с одинаковым усилием, а
затем полностью затянуть каждый болт в противоположном порядке усилием в 0,461 кг-м.
7.
После того, как всё оборудование правильно установлено, убедитесь, что оборудование
тревожной сигнализации отключено, и подайте напряжение питания на систему.
8.
Выполнить процедуру юстировки, указанную в данном руководстве.
Неправильное положение кольца
Правильное положение кольца
Убедиться, что уплотнительное кольцо O-ring
находится полностью внутри посадочного паза
