Инструкция по эксплуатации Det-Tronics OPECL Infrared Hydrocarbon Gas Detector
Страница 23
17
95-3556
Возможны следующие варианты установки модулей:
•
На вертикальной трубе с номинальным наружным диаметром 11,43 см. Допускается
использование труб диаметром от 10,16 до 12,7 см. (см. рис. 5).
•
На плоской установочной поверхности, см. рис. 6.
Последовательность проведения монтажа
1.
Укрепите модуль OPECL на установочной подвеске и надёжно затяните монтажные болты
усилием в 2,76 кг-м.
2.
Установите нижнюю крепёжную скобу.
3.
Зафиксируйте установочную подвеску на нижней крепёжной скобе и установите верхнюю
крепёжную скобу. Затянуть все монтажные болты с усилием в 2,76 кг-м. Все болты и гайки
механизма юстировки затягивать только в ручную.
ПРИМЕЧАНИЕ
Во избежание заедания резьбы во время установки на резьбу U-образных болтов
наноситься смазка, поставляемая с системой.

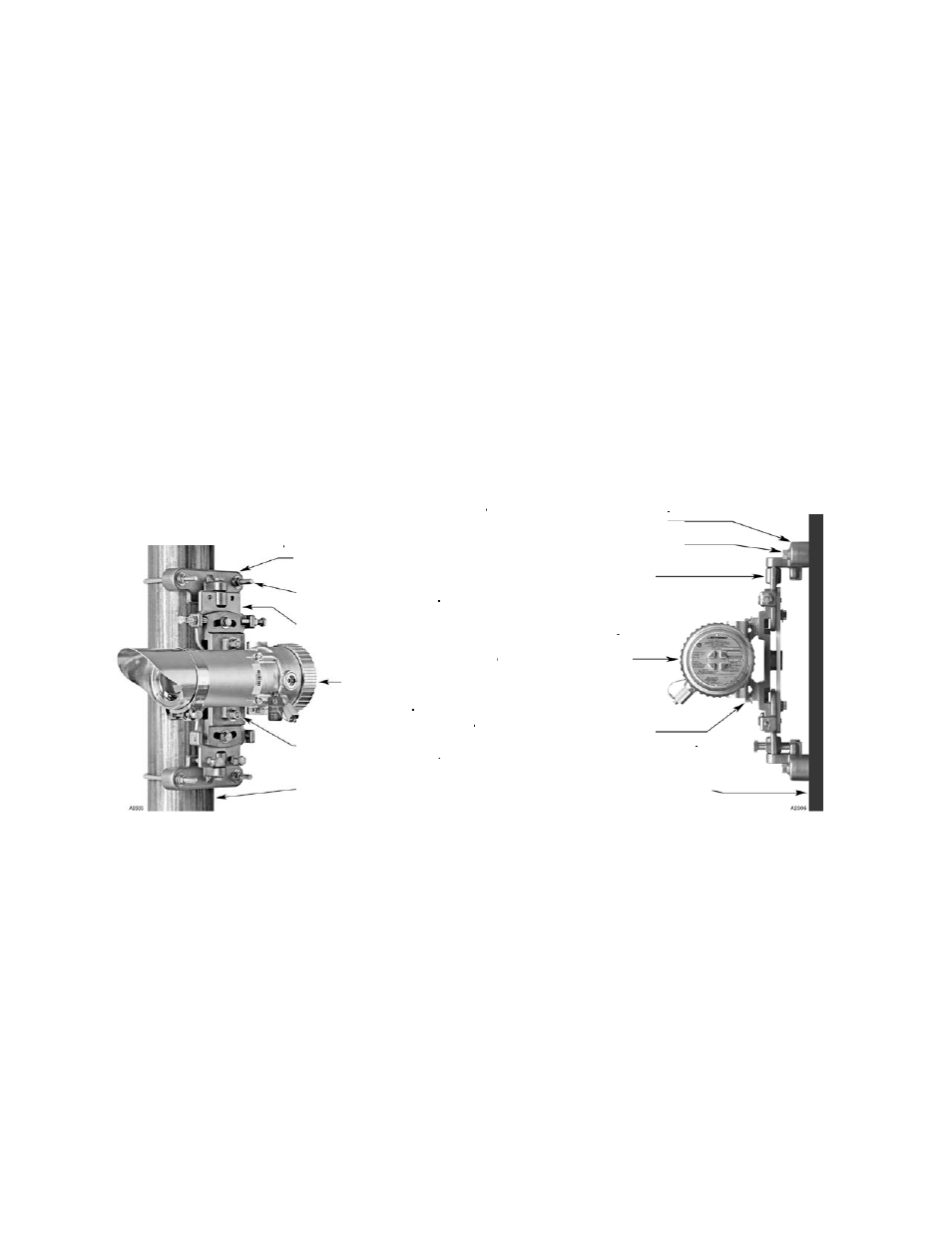

Рис. 5. Газоанализатор, смонтированный
Рис. 6. Газоанализатор, смонтированный
на вертикальной трубе.
на плоской поверхности.
Болт крепления
модуля (2)
Установочная труба
Установочный подвес
Крепёжные болты,
(2 шт. для каждой
U-
образные монтажные
болты, 2 шт.
Плоская монтажная поверхность
Модуль
газоанализатора
Установочный подвес
Модуль
газоанализатора
Болт крепления
модуля (2)
Крепёжная скоба (2)
Крепёжная скоба (2)
