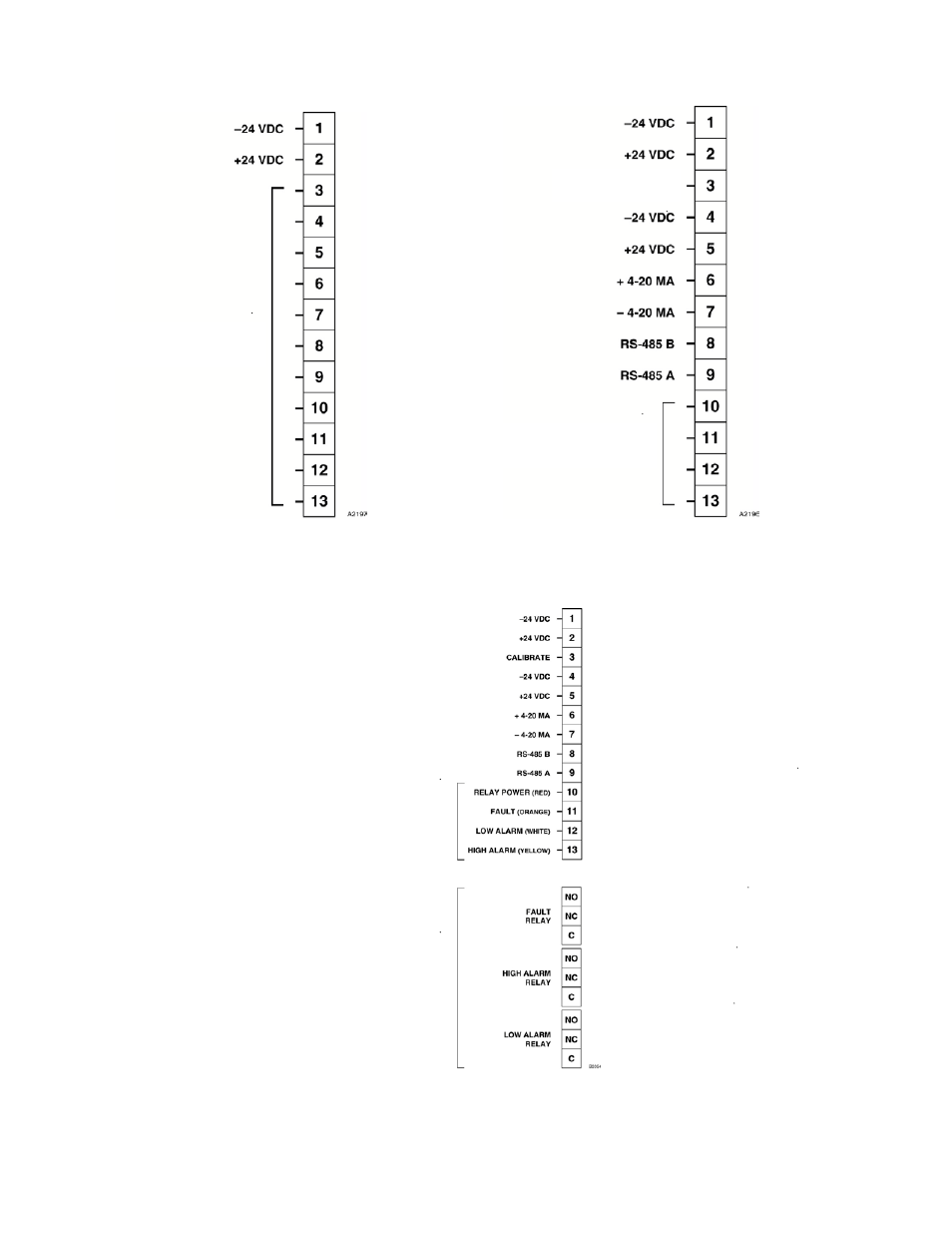

Рис. 9. Обозначение контактов разъёма
Рис. 10. Обозначение контактов разъёма
модуля излучателя .
модуля приёмника без релейной платы.
Рис. 11. Обозначение контактов разъёма модуля приёмника с релейной платой.
Клеммы не для
пользователя
Клеммы не для
пользователя
Калибровка
Клеммы релейной
платы
Реле
неисправности
Реле верхнего
предела тревоги
Реле нижнего предела
тревоги
Подключение к релейной
плате, клеммы не для
пользователя
Питание реле (красный)
Неисправность (оранжевый)
Нижний предел тревоги (белый)
Верхний предел тревоги (жёлтый)
