23 95-3556

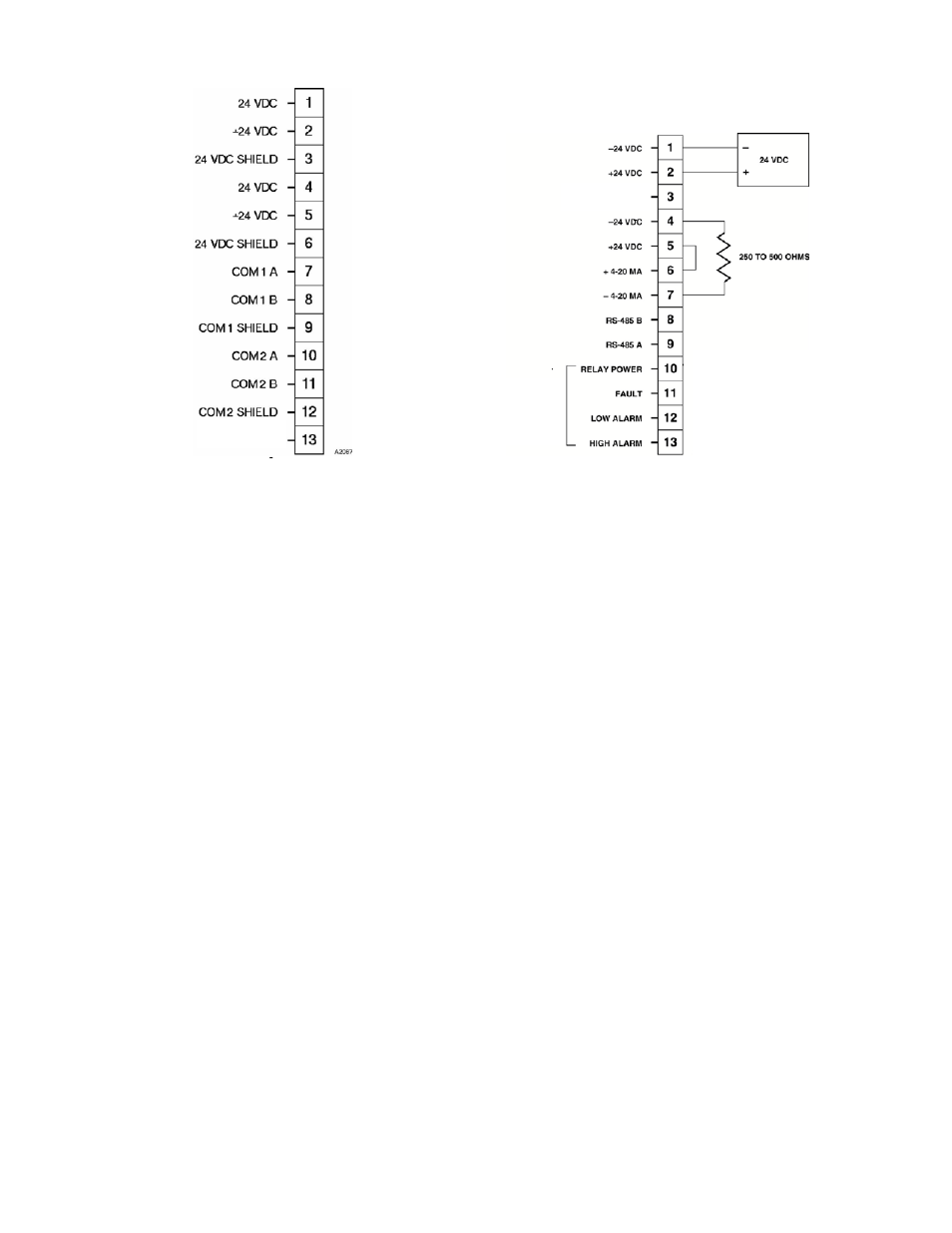

Рис. 16. Схема подключения Рис. 17. Схема подключения модели OPECL
модели OPECL EQP. для тестирования/программирования
с помощью протокола HART.
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ
После установки газоанализатора OPECL и окончания электромонтажа, как указано в главе
’’
Установка’’, система готова к пусконаладке. Если конкретное применение требует
специфических изменений в заводской настройке, то их следует проводить с помощью протокола
HART.
ПРИМЕЧАНИЕ
Убедитесь, что во время проведения пусконаладки все устройства тревожной
сигнализации отключены.
ПРИМЕЧАНИЕ
Функции обеспечения безопасности (от поступления сигнала загазованности до
оповещения) должны всегда быть проверены по окончании монтажа и/или выполнения
любых модификаций.
ЮСТИРОВКА
ОПИСАНИЕ ПРОЦЕДУРЫ ЮСТИРОВКИ
Перед началом нормальной эксплуатации модули OPECL должны быть правильно
ориентированы. Проедура юстировки состоит из основной и точной юстировок:
1.
Основная юстировка. Данная процедура проводится с использованием телескопического
прицела (кат. № 009104-001). Использование ручного коммуникатора HART не требуется.
Калибровка
Клеммы
не для
пользователя
Питание реле
Неисправность.
Нижний порог тревоги
Верхний порог тревоги
Калибровка
